42齿HTD5同步带轮轻量化传动结构

　　该同步带轮主要面向小型轮式传动机构，在滑板、模型车、实验平台以及需要紧凑动力传递的设备中，可作为从动轮或减速输出轮使用。其核心作用是与42齿HTD5圆弧齿同步带配合，将旋转运动稳定传递至轮轴，同时通过内置轴承降低转动阻力，避免传统螺栓锁紧带来的附加重量和偏心问题。

　　从实际工况看，这类带轮常用于空间受限、重量敏感且需要一定维护便利性的场合。带轮外缘采用HTD5齿形，齿廓圆弧过渡能够改善啮合时的应力分布，相比梯形齿同步带，在高速或频繁换向时噪声更低、跳齿风险更小。轮齿数量确定为42齿，意味着在相同皮带节距下可获得较大的分度圆，有利于降低单齿接触载荷，并在一定中心距范围内提高包角和传动稳定性。

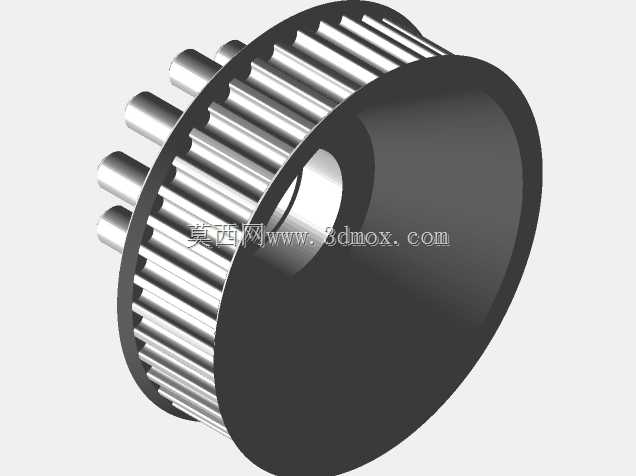

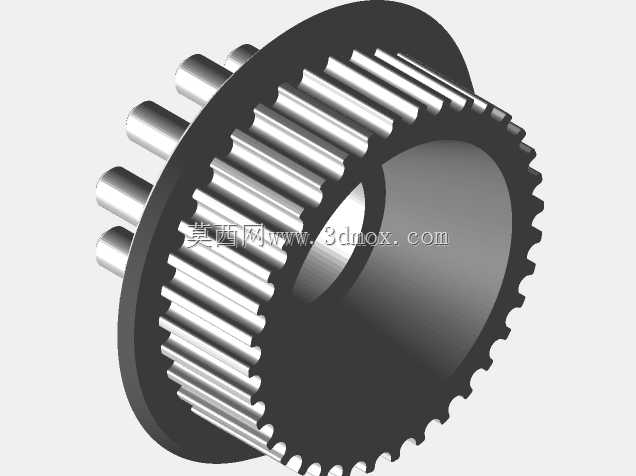

　　结构设计上，轮体一侧保留完整挡边，用于限制同步带轴向窜动；另一侧根据装配需要形成开放空间，便于皮带装入和轴承布置。带轮内部不是简单做成实心轴孔，而是围绕轴承安装进行了腔体优化：中心区域预留轴承座孔，周围材料按载荷路径保留，非受力区适当去除，从而在保证轮齿刚性和轴承定位精度的前提下减轻整体质量。这种处理对于移动设备尤其重要，因为簧下质量或旋转质量的降低，会直接改善加速响应和运行平顺性。

　　安装边界需要重点关注三个尺寸关系。第一是带轮分度圆与齿顶圆所决定的皮带包络空间，设计机架时不能让侧板、紧固件或走线槽与带齿、皮带背面发生干涉。第二是轴承孔与所选轴承外径的配合，轴承装入后应承担径向支撑功能，带轮相对固定轴旋转，因此孔位同轴度、端面垂直度会直接影响皮带跑偏量和轴承寿命。第三是轴向定位尺寸，挡边内侧到轮体开放侧的宽度要与皮带宽度匹配，并留出少量侧向间隙；若间隙过小，皮带摩擦挡边会发热并磨损带边，若间隙过大，则容易在换向或冲击时出现脱带。

　　在装配思路上，该结构倾向于不通过螺栓和螺母直接夹紧轮体，而是利用轴承实现回转支撑。这样做有两方面收益：一是省去锁紧件后转动部分更轻，二是轴承能够吸收径向载荷，使带轮旋转中心更稳定。若用于模型车轮或滑板轮，固定轴可穿过轴承内圈，带轮随轴承外圈旋转；轴端再通过卡簧、隔套或端盖限制轴向位置。为适应不同塞子或轴套，局部孔位可进行少量二次加工，但扩孔后必须重新检查壁厚，避免削弱轴承座周边刚性。

　　齿形区域的建模应优先保证节距、齿高和齿顶圆弧连续一致。若采用打印或小批量加工方式制造，轮齿表面粗糙度会影响皮带寿命，因此齿面不宜保留明显台阶；沿圆周方向的层纹若过大，会在啮合时产生周期性振动。轮体与轴承座之间的过渡圆角也不能忽略，尖角处容易在皮带张紧力反复作用下形成应力集中。对于需要传递较大扭矩的场景，可在挡边外侧增加辐射状加强筋，但筋条不应侵入皮带运行空间，也不能破坏轴承安装端面的平面度。

　　选型时还要结合中心距和张紧方式判断。42齿带轮适合与较小齿数主动轮组成减速传动，此时皮带包络线较长，应在机架上设置张紧轮或可调中心距结构。张紧力并非越大越好，过大会显著增加轴承径向载荷和齿面摩擦；过小则在启动瞬间产生齿隙冲击。合理的状态是皮带在负载下不跳齿，空载旋转时带轮无明显阻滞，回程段有可控挠度。

　　总体而言，该带轮不是单纯的齿形外圆零件，而是把同步啮合、轴承支撑、轻量化和安装维护整合在一个紧凑轮体中。设计时需要同时处理齿形啮合精度、轴承孔同轴度、轴向挡边位置和机架避让空间，任何一项边界处理不当，都会表现为皮带跑偏、异常噪声、轴承发热或传动卡滞。对于结构设计和三维建模人员来说，这类零件的价值正在于这些相互制约的工程细节。
