带水冷与钨极修磨功能的卧式砂带磨床

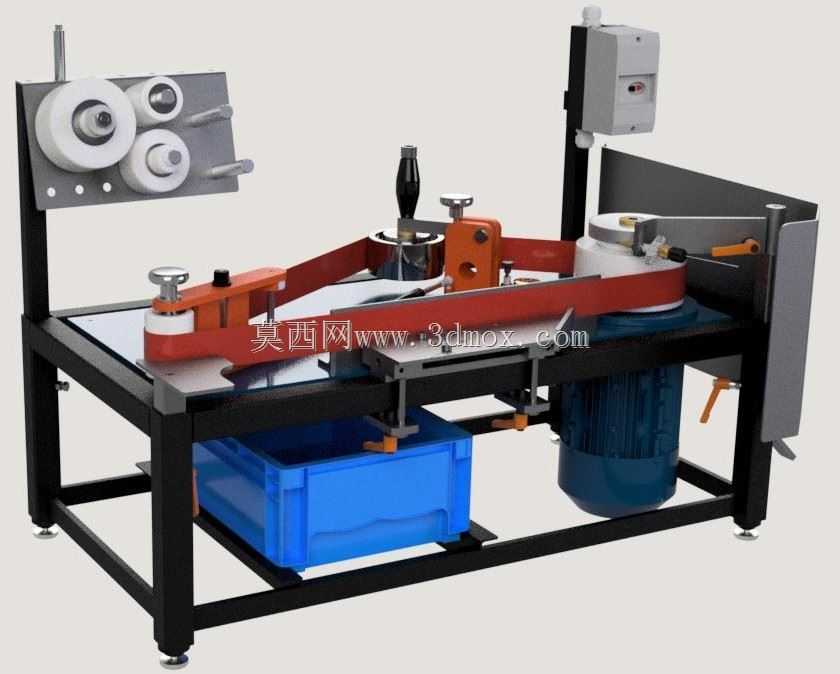

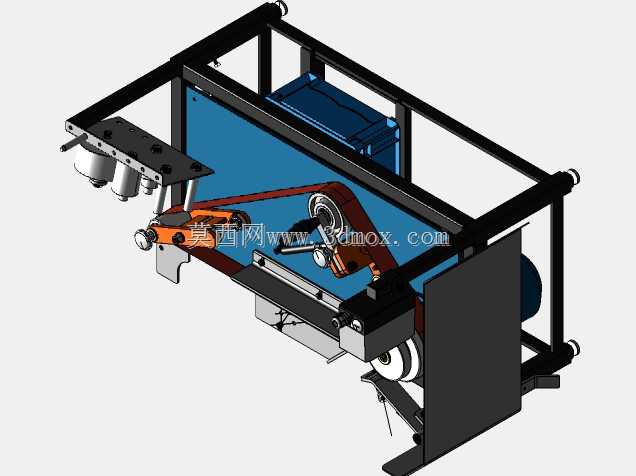

　　这套卧式砂带磨削装备的结构布置，明显是围绕小尺寸金属件、焊接耗材的连续修磨需求展开的。机架采用方管焊接框架，四条支腿底部配置可调脚杯，安装时可通过旋转脚杯补偿地面平面度误差，使工作台面保持水平，避免砂带在高速运行中出现跑偏。整机操作面高度按站姿作业设定，手部握持工件的区域位于腰腹附近，长时间修磨时不需要抬臂或弯腰，这一点在小批量工具间、焊接准备区和维修工段里很实用。

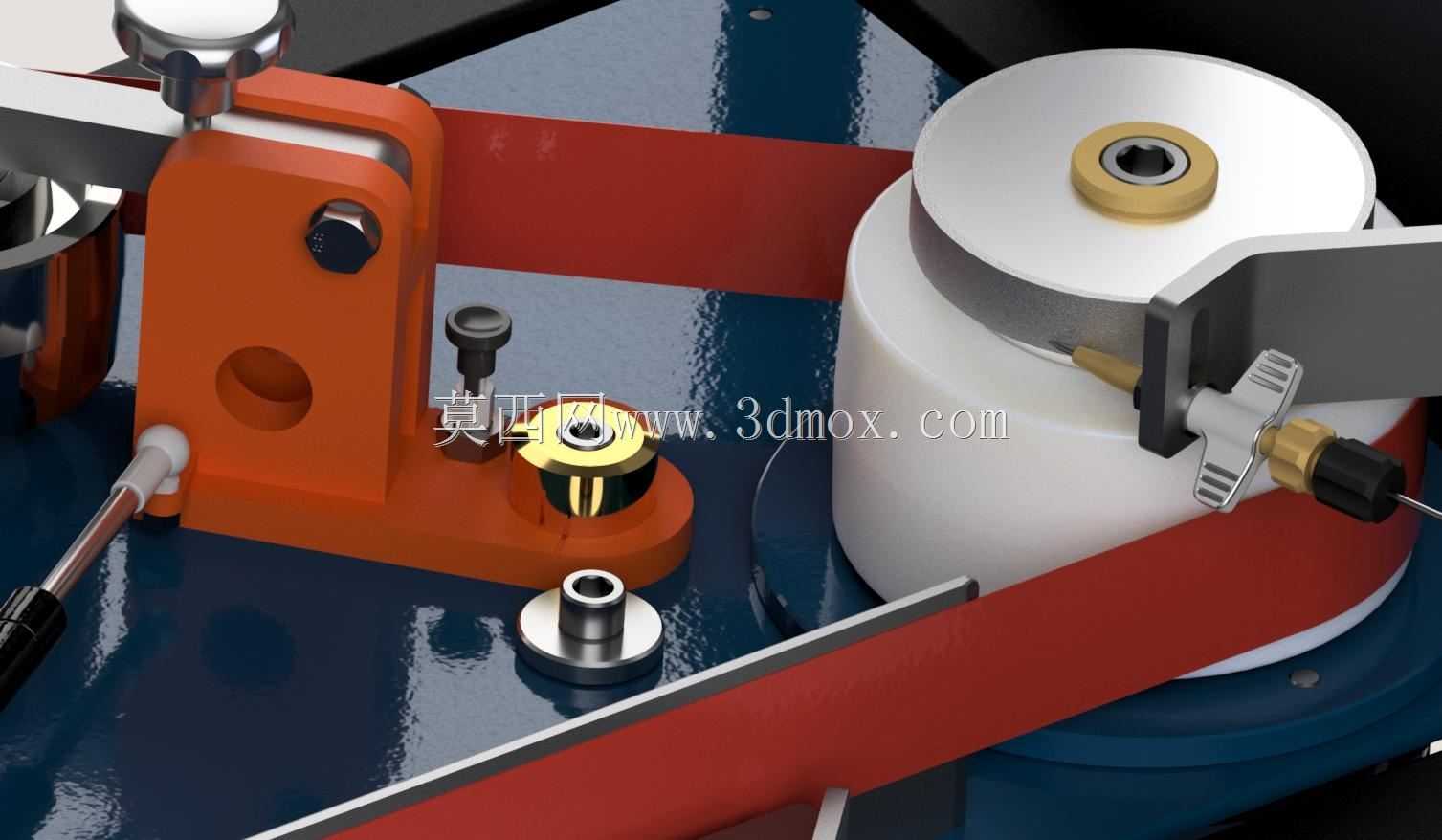

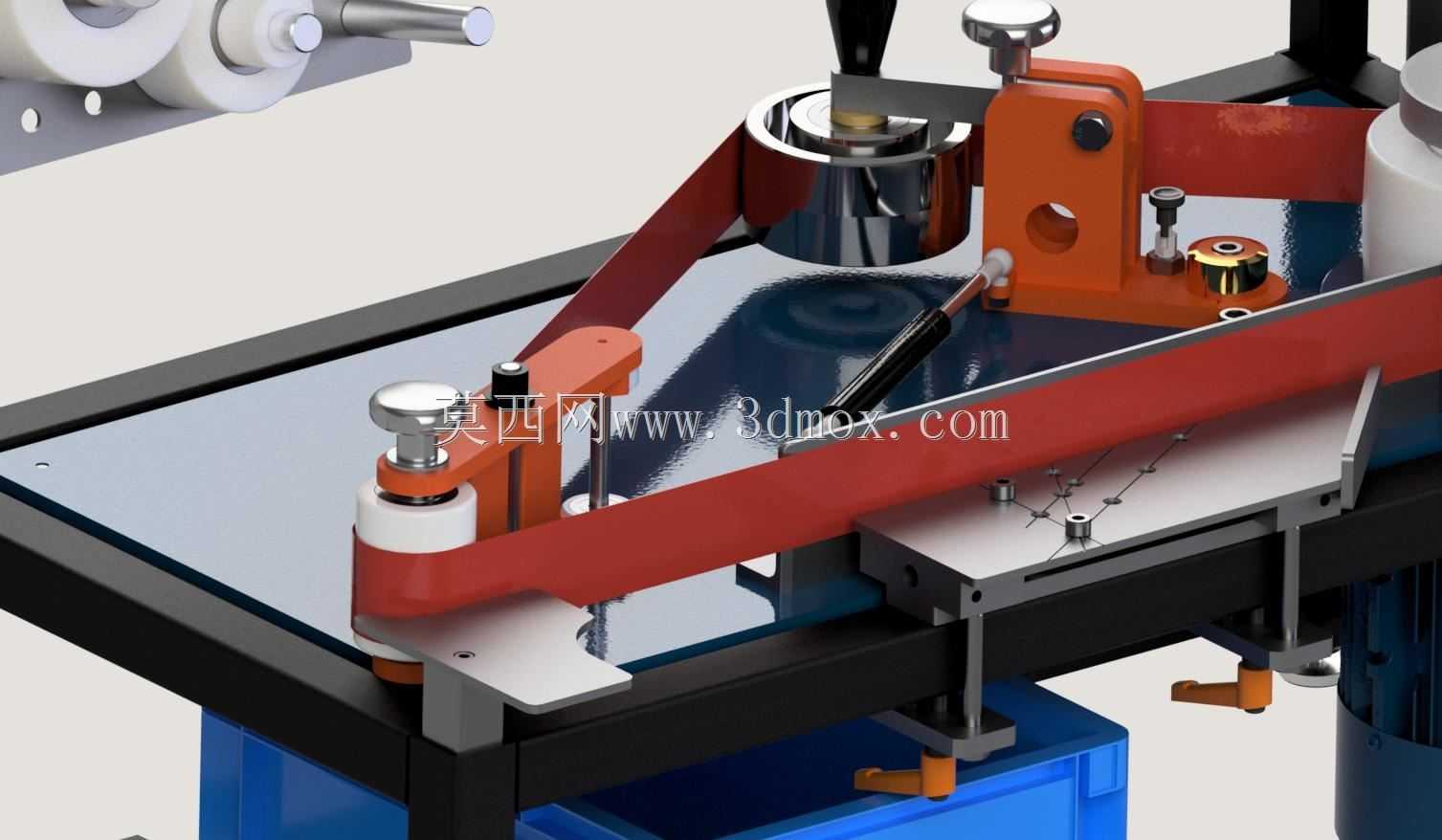

　　设备左侧设置了多组导向轮与调节机构，用于改变砂带包角并控制张紧力。张紧结构采用手轮驱动，操作人员可根据砂带磨损程度、磨削负荷和接触状态微调行程；张紧力过小会造成砂带打滑、磨削线速度不稳定，过大则会加重轴承和辊轮负担。砂带走向经过多个接触轮，其中卧式接触段承担主要磨削任务，外露区域配有防护挡板，防止磨屑飞溅，同时为工件靠近接触轮提供稳定支撑。

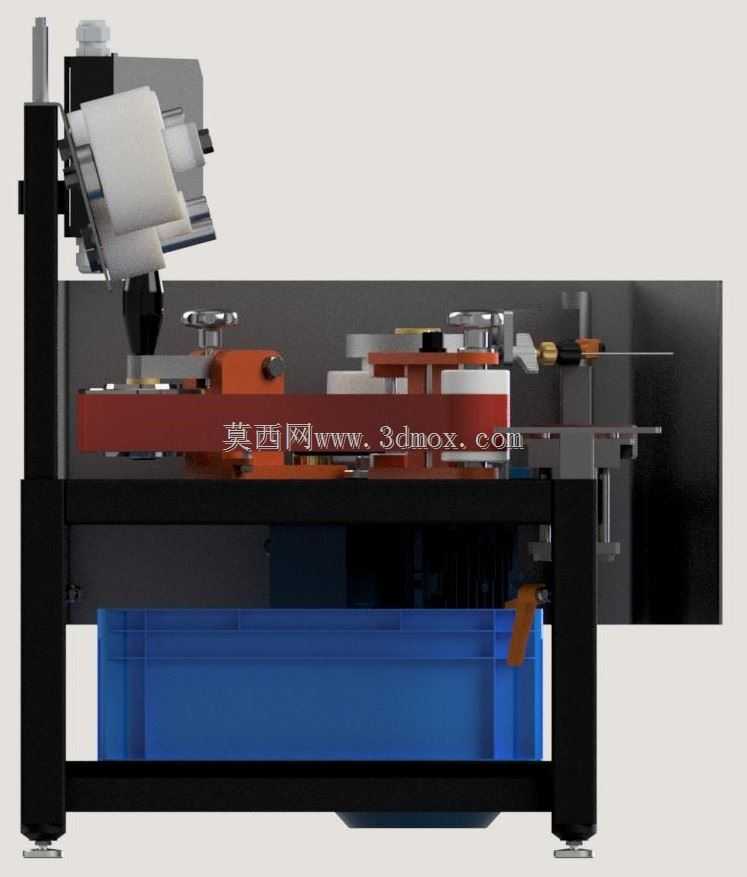

　　与普通干式砂带机不同，该方案在机架下部集成了水箱和泵送回路。磨削时冷却液可被引至接触区，带走钨极、高速钢或硬质合金修磨过程中产生的热量，降低工件表面烧伤和退火风险。对于钨极磨削而言，温控尤其关键：钨极端头几何形状直接影响电弧稳定性，过热会造成晶粒粗大、端头变色，后续焊接时容易出现弧柱飘移。水箱布置在框架内侧低位，既利用重心增强整机稳定性，也便于补液、沉淀和清理磨屑。

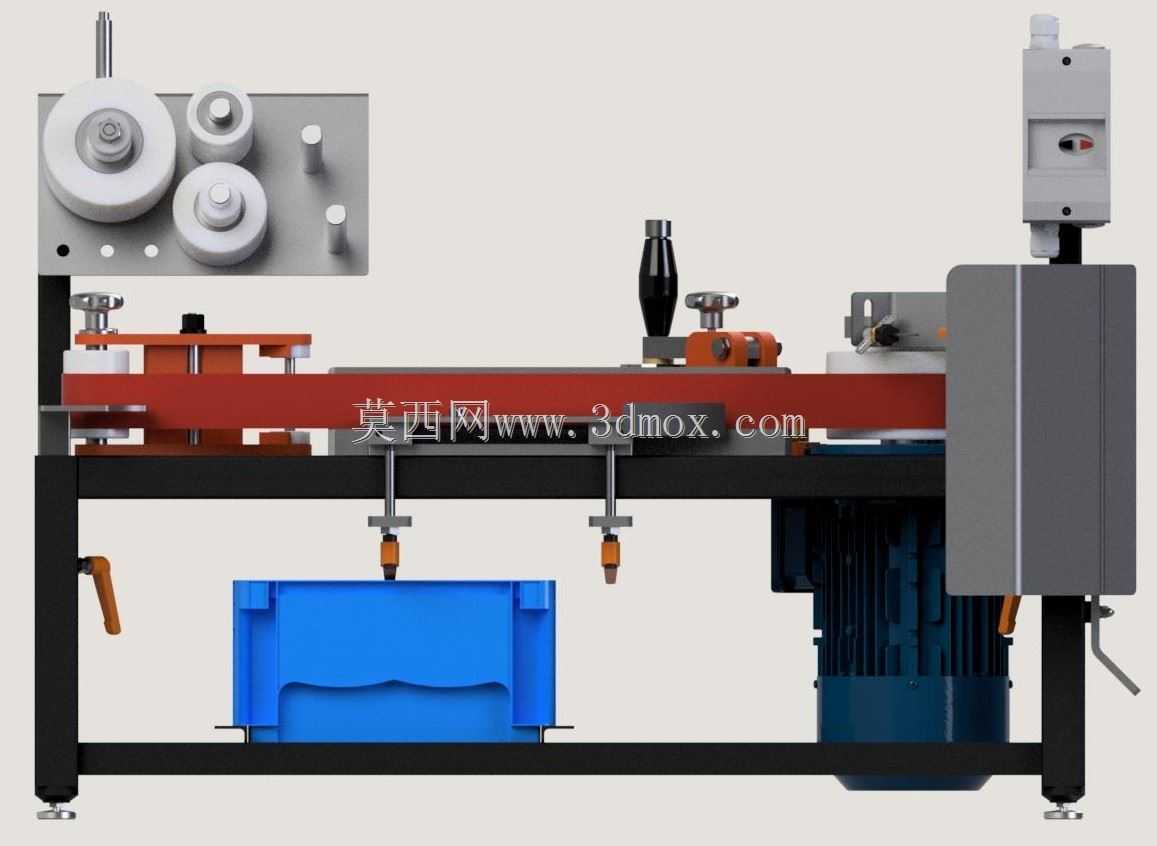

　　驱动部分采用3PS三相电机，电机通过带轮或直联方式将动力传递给主动辊。三相异步电机的扭矩特性适合持续磨削负载，启动后运行平稳，维护点主要集中在轴承润滑、带轮对中和电气接线。电机与水箱分置机架两侧，使下部载荷相对均衡；电控箱独立安装在立柱上，箱体高度高于主要湿区，按钮和急停位置靠近操作者侧，符合常规设备启停与故障切断的操作习惯。

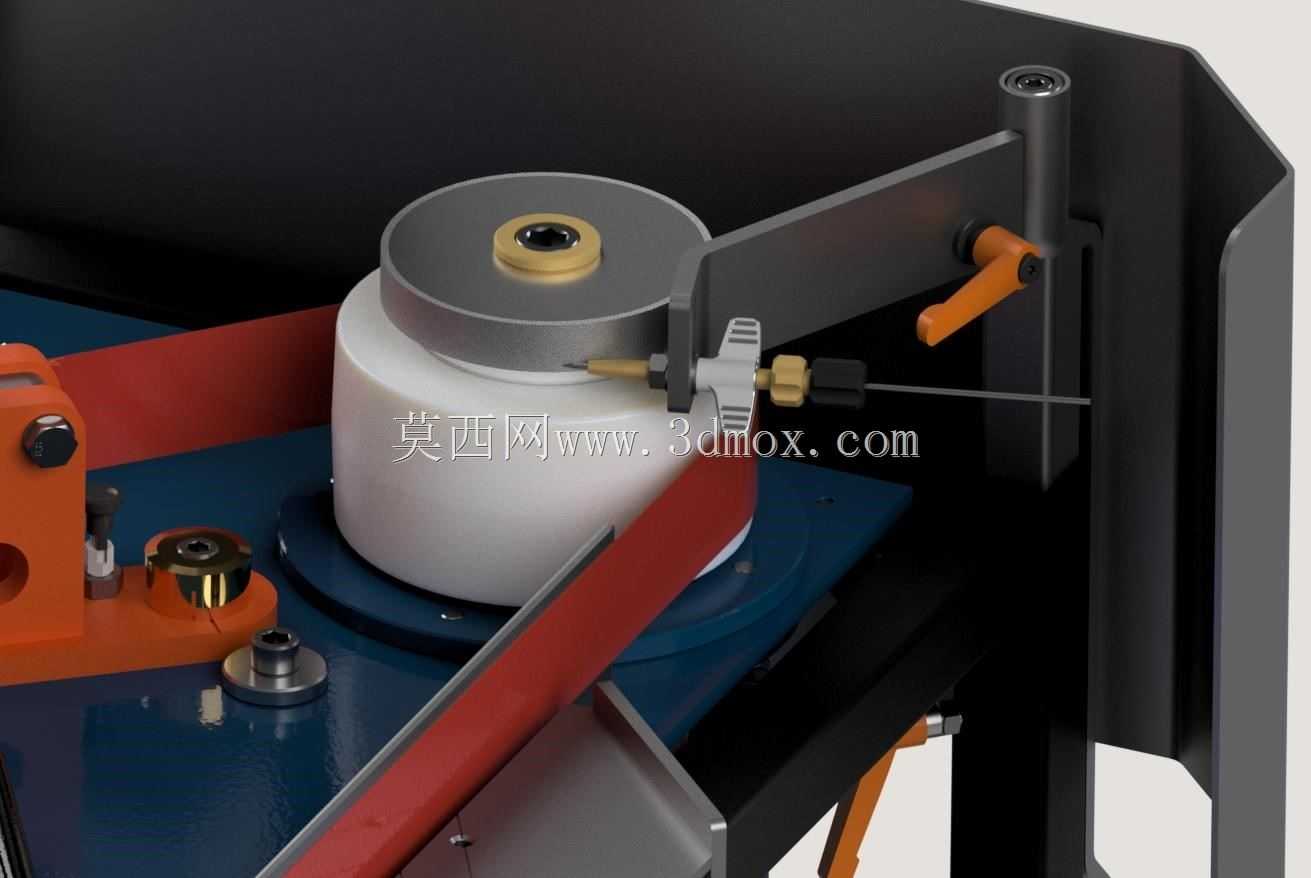

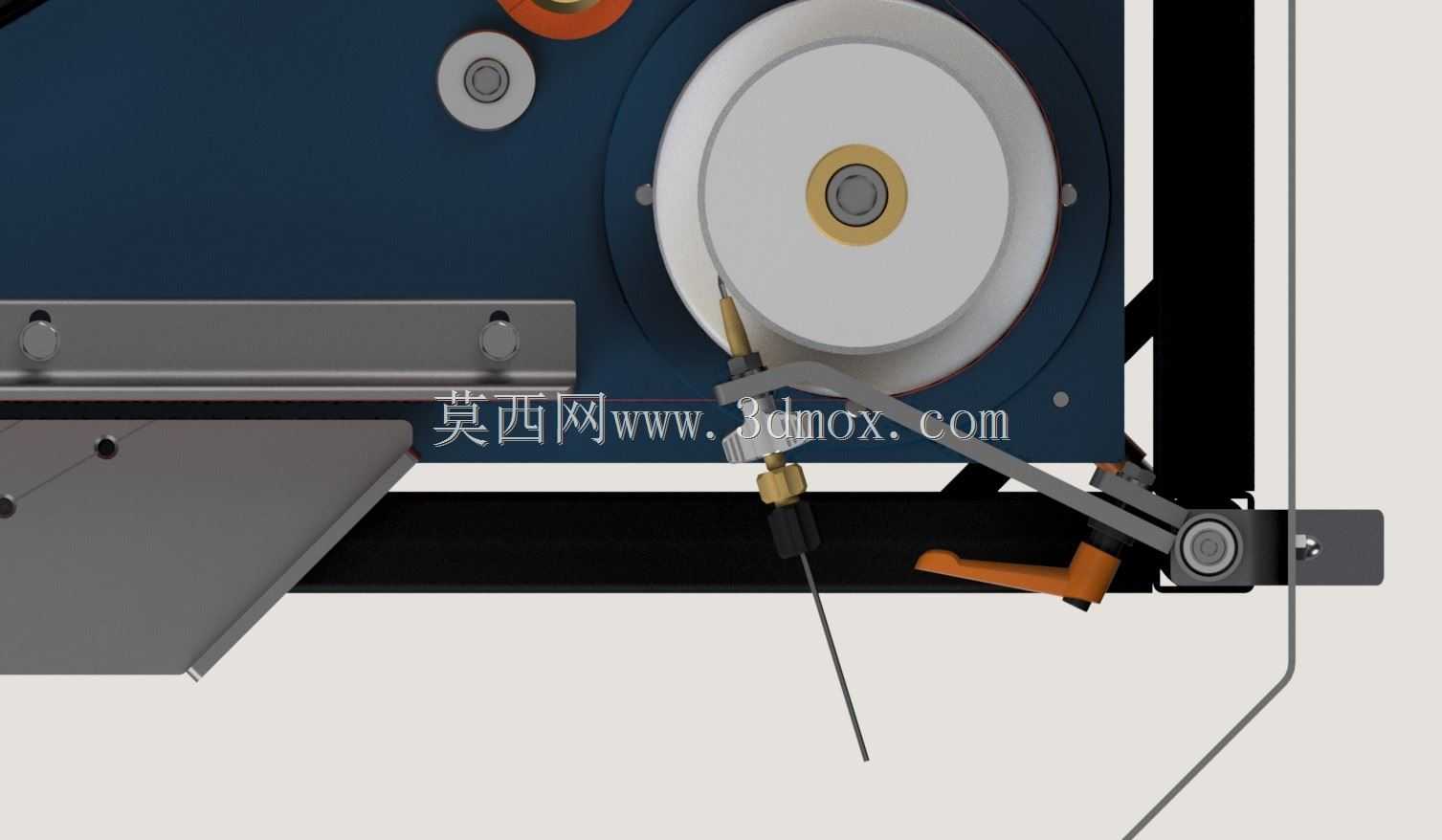

　　工作台上布置了多组夹具和靠模，其中包含用于钨极定位的角度修磨附件。通过更换或调整定位块，可约束钨极相对砂带的进给角度，从而获得一致的锥角和尖端直径。这类结构不需要复杂数控轴，却能在手工修磨中显著提高重复性，适合焊材准备、刀具刃口修复、小型轴件去毛刺等场景。台面还预留了工具放置区，操作人员可将待磨件、量具和更换用砂带就近摆放，减少转身取放造成的辅助时间。

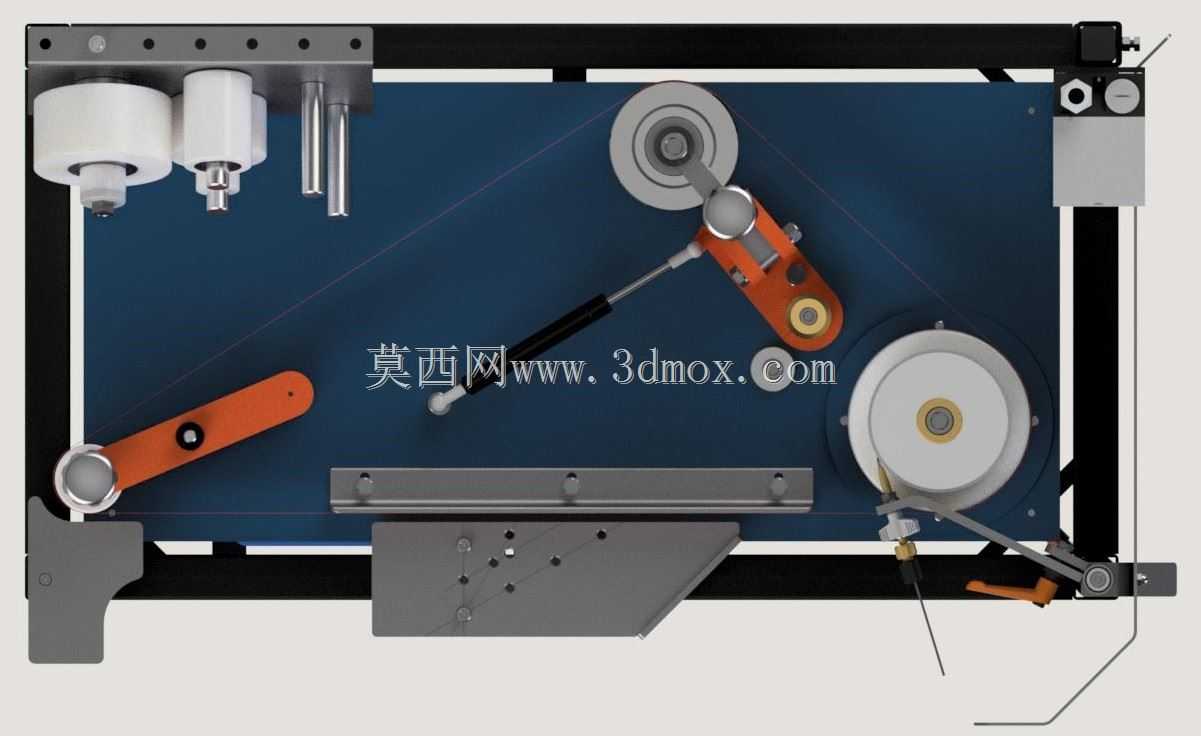

　　从安装边界看，设备占地近似矩形，左右方向需要留出砂带更换和张紧调节空间，后侧应保留电机散热、电气接线和维护距离，前侧则要保证工件取放、冷却液观察和排屑清理通道。框架式底座没有复杂地坑要求，放置在平整混凝土地面并调平后即可使用；若用于长时间湿磨，建议在周边设置排水或防滑托盘，避免冷却液外溢造成地面污染。

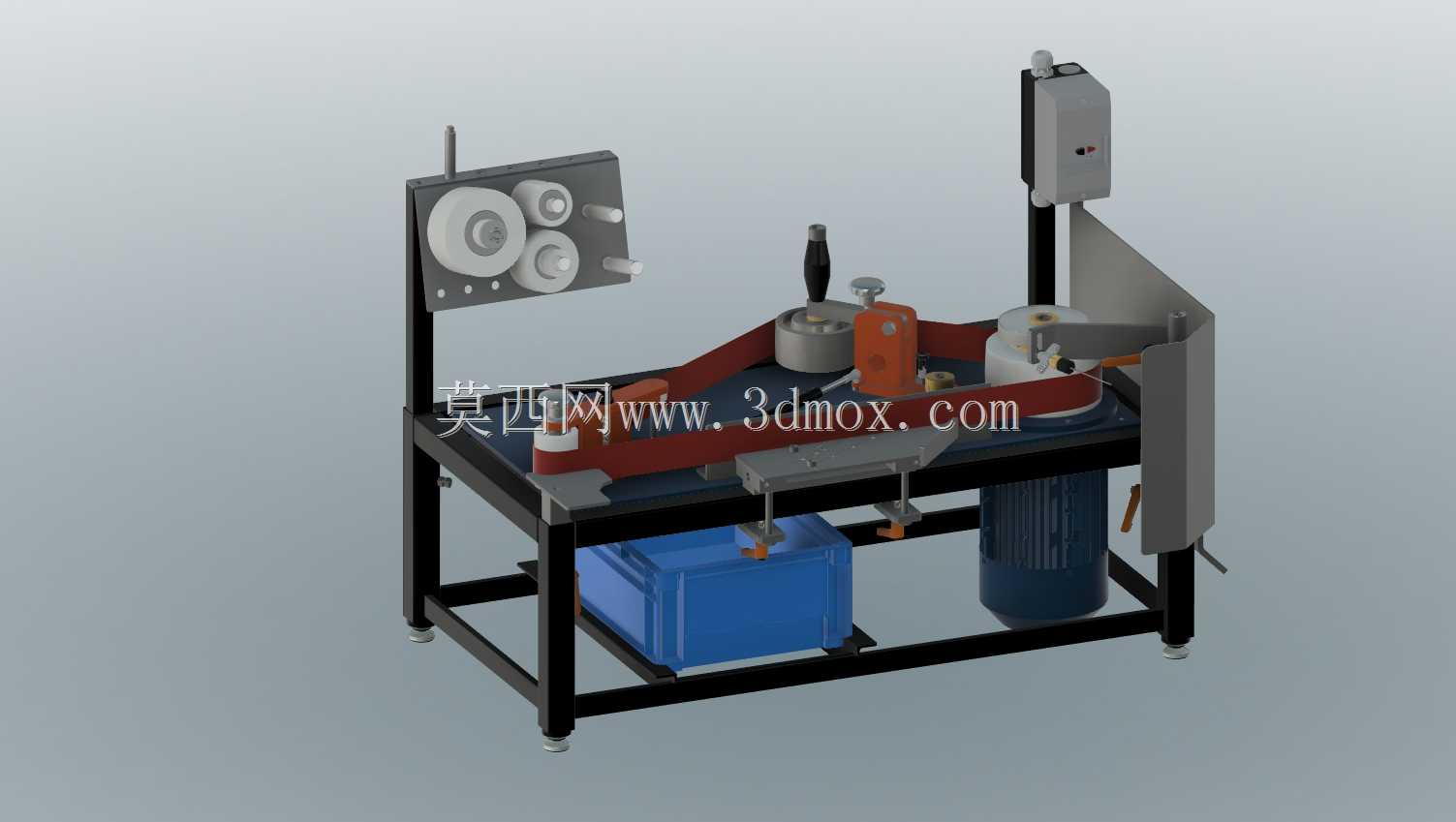

　　该模型对结构设计人员的参考价值，在于它把砂带磨削、水冷循环、钨极修磨和工装存储整合在同一机架内，各子系统之间没有采用过度复杂的传动链。辊轮轴线平行度、张紧行程、接触轮包角、防护罩开合位置以及水箱容量，都是建模和后续细化时需要重点核对的工程要素。若用于实际制造，还应结合砂带宽度、电机功率、接触轮硬度和冷却流量进一步校核机架刚度与振动水平。
