马斯切诺夫堡传感器基座支撑结构

　　该结构件主要用于传感器或小型检测元件的安装承载，常见于实验台架、设备侧装工位、检测工装以及需要直立固定的小型功能模块。其核心作用不是直接参与传动，而是为敏感元件提供稳定的安装基准，使被固定件在振动、装配调整或长期运行中保持确定的空间姿态。

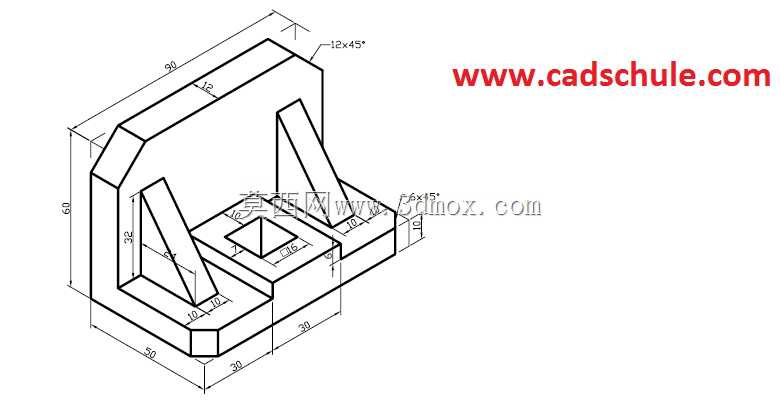

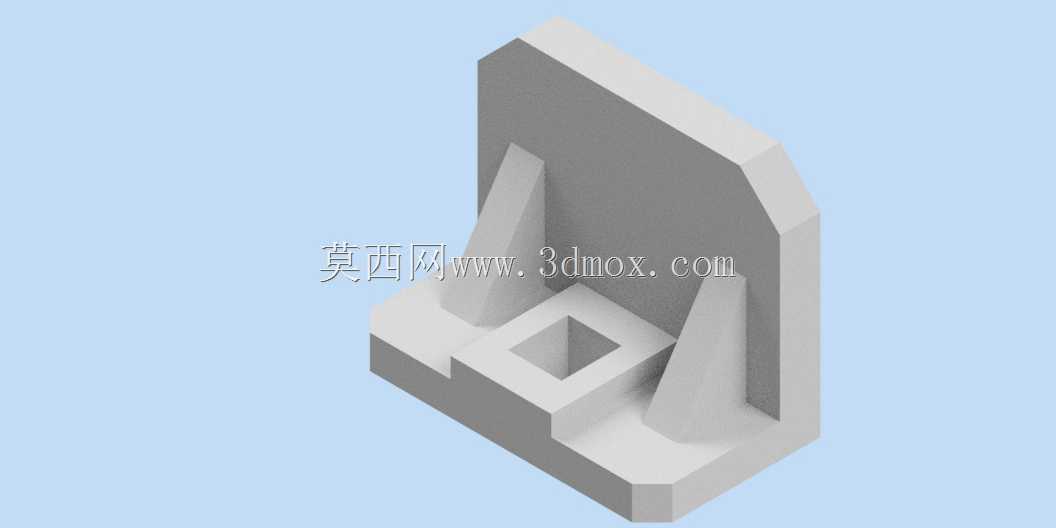

　　从外形看，构件由底部平台、后方立板、两侧三角形加强筋以及中部下沉式方槽组成。底部平台承担与外部安装面贴合的功能，平面区域可作为加工与测量基准；后方立板用于提供竖直安装面，适合固定传感器支架、挡板、反射片或接近式检测元件；两侧筋板连接底板与立板，能够显著提高立板根部的抗弯能力，减少悬臂受力带来的倾覆趋势。中部方槽形成局部凹腔，既可用于容纳传感器尾部、接线端头或定位凸台，也可在装配时起到避让与限位作用。

　　设计思路上，这种结构优先保证的是安装刚度与定位重复性，而非轻量化指标。立板与底板采用近似直角连接，便于在常规铣削或加工中心上一次装夹完成多个面的加工；筋板采用三角形截面，符合力学上以较小材料占用提升截面惯性矩的原则。立板顶部边角做斜切处理，并非单纯造型，而是为了避免装配时与相邻护罩、管线或人员操作区域发生干涉，同时减少尖角带来的磕碰风险。底板外伸部分形成支撑脚，使整体重心落在支撑轮廓内部，有利于提高静置稳定性。

　　在实际使用中，底板可通过螺栓、压板或定位销固定在型材台面、钢板机架或混凝土试验基座上。若用于光电类传感器，立板可作为遮光或反射基准；若用于接近开关、霍尔元件或微动检测装置，中部方槽可让检测端沉入设定高度，使感应面与被测目标保持一致距离。对于需要频繁更换检测件的工位，该结构还可通过在立板上加工长圆孔或附加转接板，实现高度与角度的微调。

　　尺寸边界方面，建模时应重点控制底板总长、总宽、立板高度、立板厚度、筋板厚度以及方槽的长宽与深度。底板贴合面需要提出平面度要求，立板安装面相对底面应保证垂直度，否则传感器轴线会产生偏角，影响检测距离或触发位置。方槽与立板之间的壁厚要结合受力确定，过薄会在拧紧螺钉时产生局部变形，过厚则增加材料占用并使结构显得笨重。若后续需要在立板上开孔，应尽量让孔位远离立板与底板的交接圆角区，避免应力集中叠加。

　　从装配关系看，该件既可以作为独立支座使用，也可以成为 larger 工装中的一个子模块。底部平台外缘预留的实体区域适合布置沉头孔或螺纹孔；立板背面若空间受限，可考虑从底板方向进行紧固。两侧筋板虽然提高了刚性，但也会占用侧向操作空间，因此在密集排布多个检测点时，需要核算扳手空间、接线弯曲半径以及维护拆卸路径。

　　结构建模过程中，倒角、圆角和拔模方向应结合制造方式统一考虑。若采用机加工件，棱边倒角主要用于去毛刺和提高装配安全性；若采用铸造或增材制造，则筋板与底板交接处应保留适当圆角，以改善成型质量并降低局部应力。中部方槽底部建议保留清根空间或设置合理圆角，避免刀具在角落处产生振动痕迹。

　　总体而言，这类支撑座的价值在于把传感器的安装需求转化为可加工、可装配、可复测的机械接口。它通过底板建立外部基准，通过立板提供安装面，通过筋板抵抗弯矩，通过方槽完成容纳与定位，各部分之间功能边界清晰，适合在检测工位、实验装置和自动化设备中作为标准化支撑单元使用。
