菱形纹理圆柱外壳结构件设计

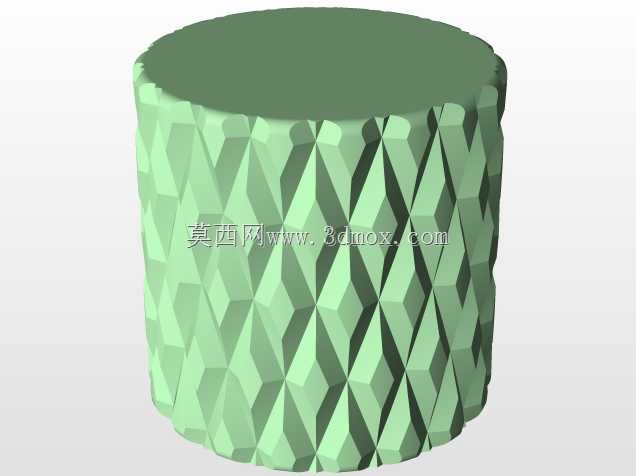

　　内部元件通常需要避开外部直接冲击，外壳的连续壁面能够形成第一道防护；菱形单元在圆周方向交替起伏，使手指或夹具接触时不再依赖整圈光滑面的摩擦力，局部棱线提供多个稳定接触点，调试人员旋转调整壳体角度时更容易控制力矩，不会因为表面沾油或沾尘而打滑。设备运行中产生的微幅振动传递到壳体时，凹凸结构相比等厚薄壁圆筒，能在不显著增加整体重量的前提下改变壁面局部刚性分布，减少光滑圆筒容易出现的大面积薄壁共振。设计过程中先确定内部容纳边界：壳体内部保留完整圆柱空腔，不被纹理侵入，这样内部电路板、感应端头或接线端子的布置仍按常规圆柱空间规划，不会因为外表面造型而压缩元件安装尺寸。外部菱形纹理沿周向和轴向连续排布，每个菱形单元的凸起高度控制在较小范围内，该圆柱外壳结构件的设计起点，来自现场对传感部件包覆壳体的实际约束。很多现场安装位置并不是开阔平面，而是设备侧壁、支架转角或者狭长检修腔内的圆柱安装位，外壳既要给内部敏感元件提供稳定的物理防护，又不能在有限空间内形成突兀的干涉边。常规光滑圆柱壳体虽然加工路径简单，但在手持调试、设备振动或者多部件并排布置时，容易出现滑移、磕碰后表面划痕集中的问题，因此在圆柱基础轮廓上引入连续菱形凹凸纹理，并不是单纯为了外观造型，而是把防滑、分散接触应力、提升局部刚度这些需求合并到同一实体结构中。从使用场景看，这类壳体可包覆在接近式检测、位置反馈或者小型环境感知元件外侧，安装后随设备主体一同处于车间、输送线旁或者实验台架上。

　　避免外轮廓直径过度增大。也就是说，壳体的最大外圆由纹理凸起顶点决定，而内部有效直径由光整内孔决定，两者之间的壁厚随菱形起伏发生规律性变化，凹陷处壁厚较薄，凸起处形成局部加强肋。这种壁厚变化不需要额外增加独立筋条，却能让壳体在径向受压、周向扭转时拥有比等壁厚光筒更好的抗变形能力。尺寸与安装边界是这类结构件能否落地的关键。模型整体保持直立圆柱形态，上下端面平整，可直接作为与端盖、密封圈或安装座配合的基准面。上端面为连续圆形平面，适合贴合盖板或封装层；下端面同样保持平齐，便于坐落在安装基座上，或者与带外螺纹的连接座对接。外表面菱形纹理没有延伸到端面边缘，而是在靠近上下端位置保留一圈环形光整区域，这一细节很重要：如果纹理直接顶到端面，

　　配合面会被凹凸面打断，密封圈压缩量不均匀，端盖锁紧后也容易出现局部应力集中。保留环形边带后，密封件、压圈或紧固件仍能在完整圆周面上工作，纹理区域则集中在中段承担握持、防滑和增强作用。从建模逻辑看，该结构不是在圆柱表面随意贴图，而是先建立基础圆柱实体，再通过周向阵列和轴向复制形成菱形凹凸单元，最后与主体做布尔合并。每个菱形面都由多个小平面衔接，形成规则的折面效果，这种处理在视觉上能产生连续肌理，在结构上则让外力沿折面传递，而不是让整片光滑壁面单独承受冲击。需要注意的是，纹理凸起顶点位于同一理论圆柱面上，因此壳体在穿过安装孔或进入半圆形卡座时，最大通过尺寸仍然可控，不会因为个别尖点突出而造成装配卡滞。实际选型时，

　　工程人员可以把它作为外观包覆件与内部传感组件分开考虑：内部元件按检测性能和电路尺寸确定，外部壳体则根据安装空间选择合适直径与高度。若现场需要频繁人工调整方向，菱形纹理能提升操作稳定性；若壳体长期处于固定状态，纹理还能在一定程度上掩盖轻微划痕，使设备外观在维护周期内保持一致。对于需要通过夹持结构固定的场合，外表面的多棱特征也能让卡爪接触更可靠，降低光滑圆柱在长期振动下发生缓慢转动的风险。整体来看，这个结构把圆柱壳体的容纳功能、端面安装功能、外表面防滑功能和局部刚度增强整合在一个零件中，没有引入复杂的装配关系，也没有破坏内部规则空腔。它适合用于需要圆柱形防护与稳定握持的传感部件外装设计，也可为类似编码器、感应探头、小型检测模块的外壳开发提供直接的结构参考。
