工业线性导向滑轨精密结构设计

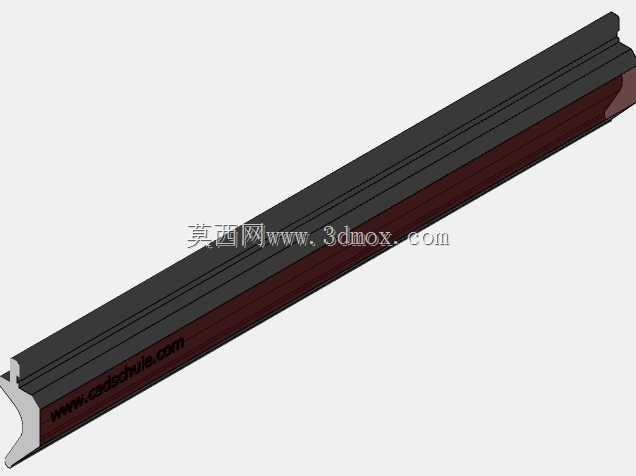

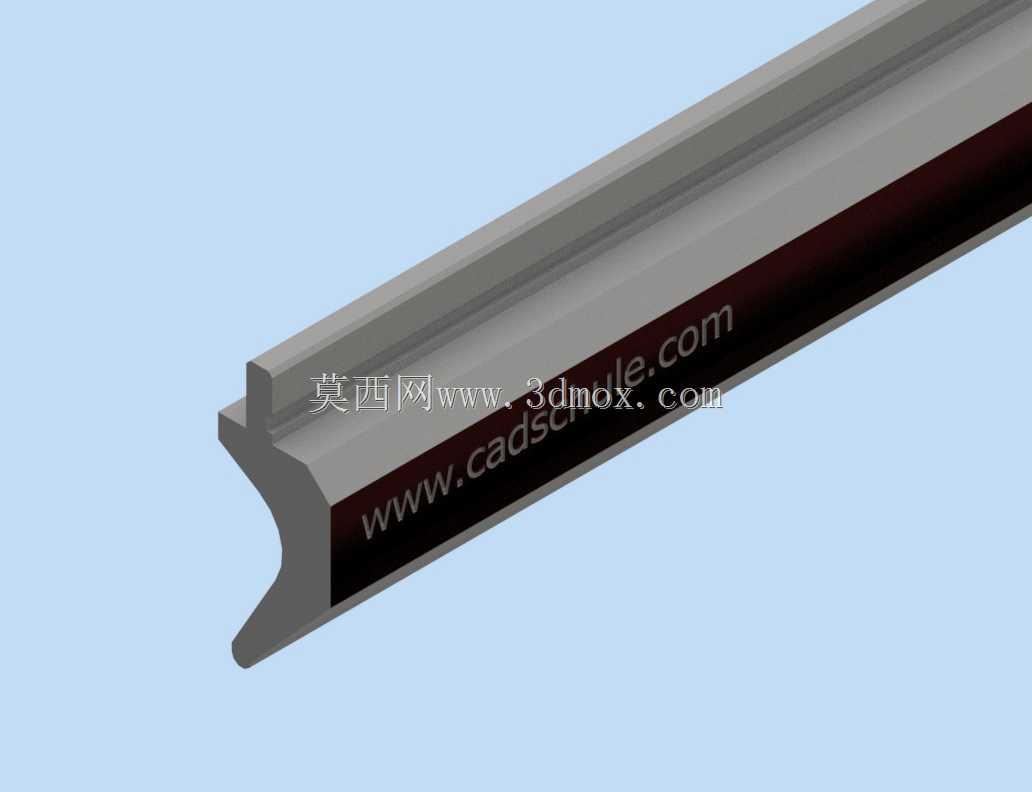

　　在自动化生产线、精密检测设备以及各类需要直线往复运动的机械结构中，线性导向部件的精度与刚性直接决定整套设备的运行表现。本次呈现的长条形导向构件，采用一体化挤出成型的截面构型，主体承载区为平直的顶面安装基面，两侧延伸出对称的限位侧翼，底部则设计有内凹的卡合槽位，能够与配套的安装基座或滑块形成稳定的几何约束。从实际工况出发，这类构件常被用于物料输送线的侧边导向、检测工位的工件移送轨道、包装设备的执行件滑动支撑等场景，其连续的长直构型可以覆盖较大的行程范围，无需多段拼接即可满足多数中小型设备的直线导向需求。

　　设计过程中首先需要明确的是受力边界：当滑块沿构件顶面往复移动时，垂直方向的载荷会直接作用于顶部平面，侧向的偏移力则由两侧的侧翼立面承担，因此截面的壁厚分布并非均匀设置——顶部承载面的壁厚略大于侧壁，在保证整体轻量化的前提下提升抗弯曲变形能力。底部的内凹槽口并非单纯的减重设计，其槽口的两个平行立面可作为安装定位基准，装配时只需将基座上的对应凸台卡入槽内，即可快速完成构件的直线找正，无需反复打表调整，大幅缩短现场装配的辅助时间。构件端部的异形收口结构则是兼顾安装与防护的细节处理：收口处的斜面能够引导滑块或端盖顺利套入，同时避免尖锐棱边在装配或维护过程中造成划伤，也能减少运行过程中异物卡入滑动间隙的概率。

　　从外形尺寸与安装边界来看，这类导向构件的长度可根据设备行程灵活裁切，截面的宽度与高度比例经过优化，既不会因截面过窄导致侧向支撑不足，也不会因截面过大占用过多设备内部空间。安装时通常可通过底部槽口内的预置螺母配合螺栓完成固定，也可在侧翼的预留孔位进行侧面锁附，两种安装方式可根据设备的装配空间灵活选择。需要注意的是，由于构件为长条形薄壁结构，存储与安装过程中需避免单点受力造成的弯曲形变，支撑点应按照等间距布置，确保整体直线度维持在设计允许的公差范围内。在与其他部件配合时，滑块的配合面需与构件顶面保持平行，两者的间隙需根据运行速度、载荷大小以及环境粉尘情况调整——高速轻载场景下可适当放大间隙以降低运行阻力，重载低速场景则需缩小间隙以提升导向精度。

　　在建模逻辑上，该构件优先采用草图驱动的拉伸特征完成主体构型，先绘制包含顶部平面、侧翼、底部槽口以及端部收口的完整截面草图，标注关键尺寸与几何约束后一次性拉伸至所需长度，这种建模方式不仅特征树简洁，后续修改截面参数或调整构件长度时也能快速更新，无需重构特征。对于表面的标识区域，可采用包覆或凹陷特征处理，既不影响构件的结构强度，也能满足生产过程中的标识需求。模型的细节处理充分考虑了工程实际：所有棱边均设置了微小的工艺倒角，既符合机加工或挤出成型的工艺要求，也能有效降低应力集中，提升构件的抗疲劳性能。在进行虚拟装配验证时，可将该构件与配套滑块、安装基座进行干涉检查，确认滑动全程无卡滞、安装螺栓无空间冲突，同时模拟满载工况下的形变情况，验证截面设计的刚性是否满足设备的精度要求。这类导向构件看似结构简单，但其截面的每一处几何形状都对应着实际工况中的受力、安装与工艺需求，是机械设计中基础但至关重要的典型零部件。
