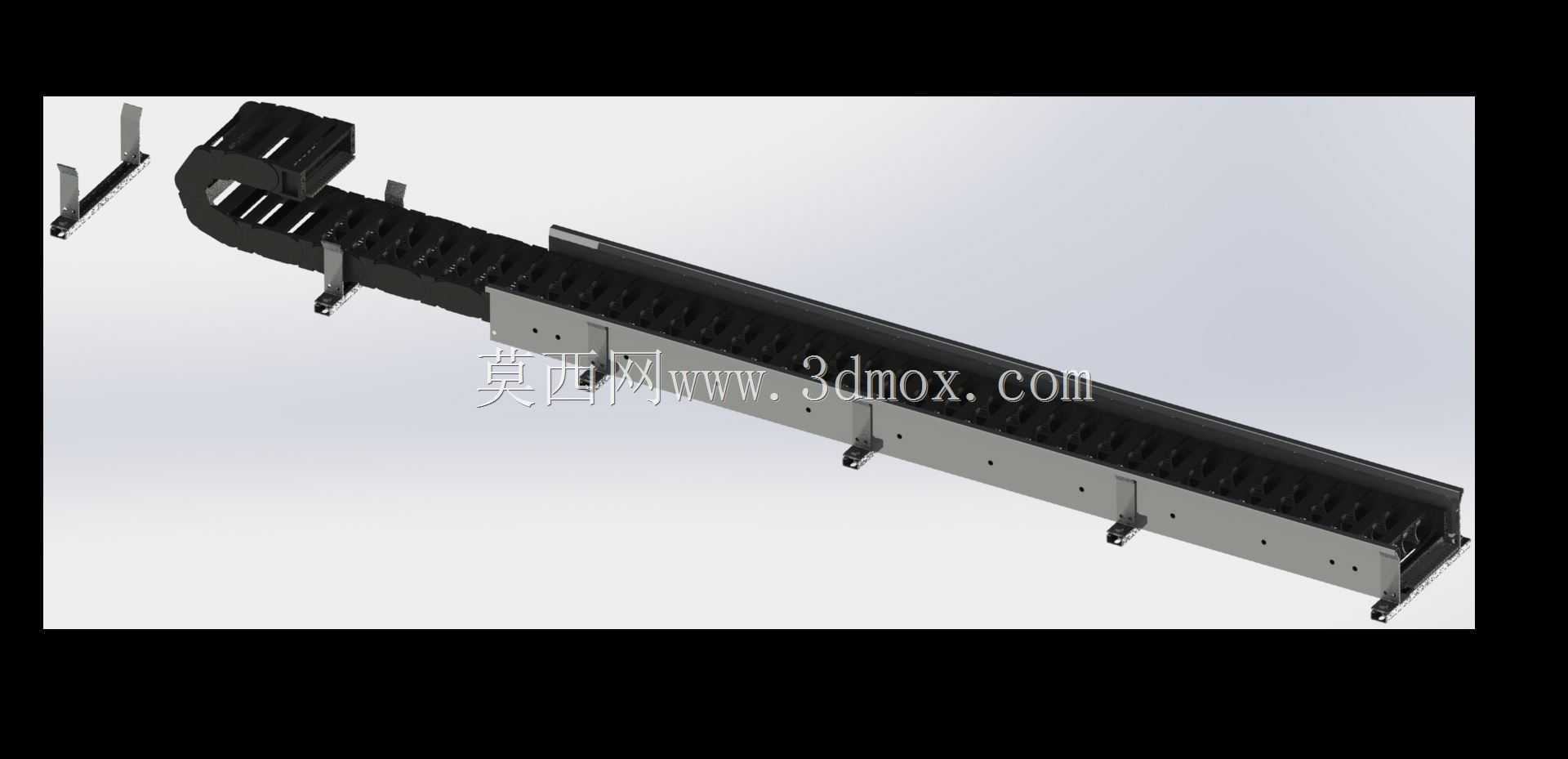

长行程直线模组与拖链集成结构

　　这套长行程直线传动组件主要面向需要在较长距离内完成水平往复搬运、点位移送或工位间输送的自动化场景，常见于电子装配线、检测分拣台、上下料工位以及轻型物料的跨工位转移。整体采用单轴直线导向加同步带或丝杠驱动的布局思路，主体梁身沿长度方向布置，端部预留驱动元件安装位，可根据负载和节拍需求选配伺服电机或步进电机，动力端与从动端的同轴度在建模时已通过止口和定位面约束，减少现场装配时的反复找正工作。梁体侧面和底面均加工有规则安装孔阵，既方便将整机固定在铝型材机架或焊接钢平台上，也为加装传感器支架、行程限位块、拖链固定端提供了统一接口。滑块部分承担执行负载，台面预留螺纹孔阵列，可直接连接夹爪、吸盘、视觉相机或小型工装板；

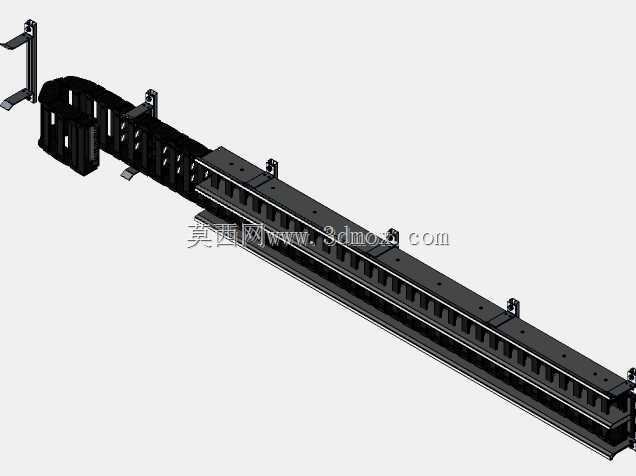

　　滑块与导轨之间通过预压调整来控制间隙，在保证运动平顺性的同时抑制高速启停时的窜动。拖链布置在模组一侧，随滑块全程往复，用于收纳动力电缆、编码器线和气管，避免线缆在长行程运动中与机架或工件发生摩擦、拉扯。设计时将拖链弯曲半径、槽宽与线缆外径进行了匹配，固定端和活动端的位置也避开了滑块极限行程，防止拖链在两端硬拉或与梁体干涉。从安装边界看，梁身长度决定了有效行程，选型时需在两端额外留出驱动座、从动座及限位缓冲的空间；宽度方向要预留拖链外侧摆动余量，高度方向则需考虑电机竖立或卧式安装时与上方护罩、周边设备的净空。模型中各钣金罩壳、安装支座、紧固件和拖链链节均按实际装配关系拆分，能够直观呈现导轨平行度调整、拖链支撑板间距、

　　滑块台面孔位与外部工装对接的细节。对结构工程师而言，这类组件的建模重点不只是外形还原，更在于把运动包络、线缆弯曲半径、安装基准面和维护拆卸空间同时纳入约束，使图纸导入项目后可直接用于干涉检查、机架开孔和节拍仿真，而不必在后期反复修改安装位置或重新规划走线。
