三角法兰式传感器安装支座结构

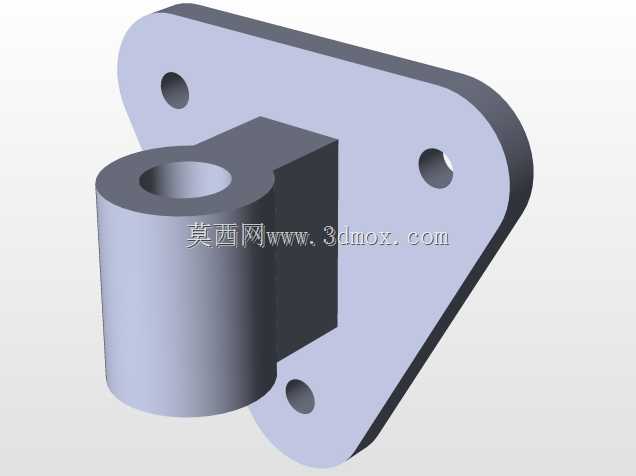

　　该零件属于小型传感元件的安装支撑构件，整体由底板与筒体两部分构成，底板采用近似三角形的切角轮廓，三个角部分别开设贯通安装孔，可通过螺栓将支座固定在设备壁板、机架立面或检测工位基座上。筒体位于底板前侧，中心为轴向通孔，可用于穿装传感器本体、导向轴或连接销轴，筒体与底板之间通过方形过渡块连接，既减少了尖角处的应力集中，也为筒体根部提供了足够的抗弯截面。

　　从实际使用场景看，这类支座常见于自动化生产线的位置检测、物料到位判断、位移反馈等工位。传感器装入筒体孔后，可借助孔壁形成径向定位，避免检测头在设备振动下发生偏摆；三孔分布的底板相比两孔安装具有更好的抗扭转能力，在输送带、移载机构或往复运动设备附近使用时，能够长期保持检测方向稳定。三角形底板的轮廓也适合在空间受限的机架角落布置，三个固定点分散受力，不会因为单侧螺栓松动而导致整个支座快速偏转。

　　结构设计上，底板厚度承担主要安装面的承压需求，筒体高度决定传感器检测端与被测面之间的距离，方形连接段在筒体与平板之间形成连续传力路径。若将该支座用于接近开关或光电传感器，中心通孔可根据元件外径设置配合公差，外侧预留紧定螺钉平面或锁紧空间；若用于轻载铰接场景，通孔也可作为销轴支承孔，与小直径销轴配合实现连杆类零件的摆动连接。

　　安装边界方面，需要重点确认底板三个孔的孔距、孔径以及筒体中心相对于安装面的伸出长度。三孔呈非对称三角布置时，建模时应先确定筒体中心与安装基准面的位置关系，再反推各孔坐标，避免装配后传感器检测点偏离目标区域。筒体端面到底板安装面的距离会影响检测距离，选型或改型时应结合被测物体的运动轨迹、安全间隙以及周边管线走向综合校核。底板外缘做圆角或倒角处理，既便于去毛刺，也能减少安装时对操作人员和线缆的划伤风险。

　　三维建模过程中，可先绘制底板三角形草图并切角，拉伸得到安装板；随后在板前侧建立方形凸台，再叠加圆筒并切除中心孔。三个安装孔应保持与底板背面垂直，孔口可根据装配需要增加沉孔或倒角。筒体与方形凸台相交处建议保留合理圆角，以提升铸件或机加工件的工艺性。若采用钣金焊接方案，底板可选用钢板切割，筒体采用无缝钢管，中间加焊加强块；若采用机加工方案，则可由铝块或钢块整体铣削而成，外形更规整，定位精度更高。

　　该结构的核心价值在于用较少材料实现稳定支撑：三角形底板提供可靠安装面，筒体提供元件定位通道，中间过渡段承担弯矩传递。对于结构设计人员而言，改型时可通过调整筒体高度、孔径、安装孔距来适配不同规格的传感器；对于设备维护人员而言，三孔固定形式便于在不拆除周边较大部件的情况下完成支座更换；对于三维建模从业者而言，该零件涵盖草图约束、拉伸、切除、孔位阵列与圆角处理等典型建模步骤，适合作为练习安装基准、装配干涉检查和工程图尺寸标注的基础案例。
