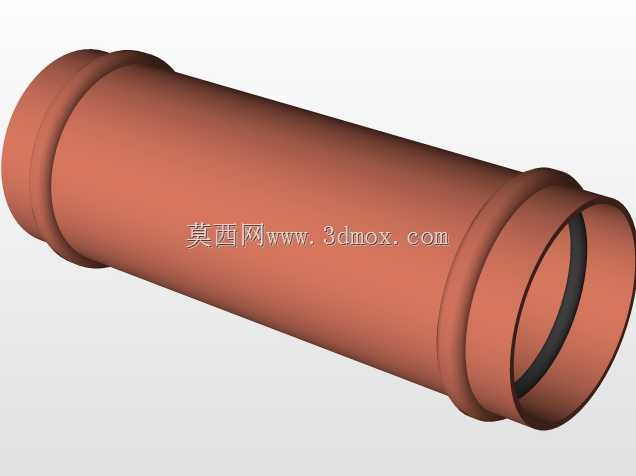

双承口直筒式陶土排水管道结构

　　该构件为两端扩口的直筒式承插管路件，整体呈等径直筒形态，两端设置环形承口结构，用于与相邻管段的插口端配合，形成连续的重力流输送通道。从结构形态看，管身主体壁厚均匀，两端承口处通过局部扩径形成嵌套配合区域，这种结构在地下管网、市政雨污分流、厂区排水以及建筑室外埋地排污系统中十分常见。承插式连接的核心优势在于现场铺设效率高，接口处可通过密封圈或填料实现密封，同时能够适应地基轻微不均匀沉降带来的角度偏移，降低管路因应力集中而发生断裂的风险。在实际工程应用中，这类管道主要承担无压介质输送任务，介质多为雨水、生活污水或轻度生产废水，依靠管路坡度形成的重力差实现自流，因此内壁的平滑度直接影响输送效率。建模过程中需要重点控制管身内径的一致性，

　　避免局部缩径造成杂物淤积；两端承口的同轴度同样关键，若承口与主管轴线偏差过大，对接后会在接口处产生台阶，长期运行后容易挂留纤维、砂石等杂质，逐步缩小过流断面。从安装边界来看，承口外径大于管身外径，开挖管沟或布置管廊支架时，不能仅按主管外径预留空间，必须将两端扩口部分的最大外轮廓纳入安装尺寸校核范围，尤其在多管并排敷设时，承口之间的净距应满足接口打胶、填塞密封圈或捻口操作的作业空间要求。直管段的长度决定了管线接口的总数量，较长的单管能够减少接头数量，降低渗漏概率，但同时会提升运输与吊装难度；较短的管段则更便于在狭窄巷道或改扩建工程中转运，却会增加现场接口工作量。设计时需要在二者之间结合运输条件、吊装能力与管线走向综合权衡。

　　承口内侧通常需要预留密封件安装槽位，槽位的深度与宽度需匹配密封圈的压缩量，压缩量过小会导致密封比压不足，介质容易从配合面渗出；压缩量过大则会造成装配困难，甚至在插接过程中切伤密封圈。对于埋地使用场景，管身外表面需要承受土壤静载荷与地面活载荷，因此壁厚设计需结合覆土深度、地面车辆荷载以及管材本身的抗弯强度进行验算。两端承口部位由于截面形状突变，容易产生应力集中，在模型建立时应在扩口过渡处设置合理圆角，避免尖锐转角，以提升构件承受外压与沉降变形的能力。管路转向、变径或接入检查井时，该直管段可与弯头、三通、异径管等配套管件组合使用，承口统一的配合尺寸是保证整网互换性的基础。三维建模阶段先以旋转特征构建主体回转轮廓，

　　能够高效保证壁厚与承口尺寸的对称性；后续再对密封槽、过渡圆角等细节进行细化。完成建模后，可通过剖切检查内部流道是否连续光顺，通过虚拟装配验证相邻管段插接深度是否符合要求，确认承口端面与插口定位台阶之间留有合理间隙，以补偿温度变化带来的轴向伸缩。这类构件结构虽不复杂，但尺寸链与配合精度直接决定管网长期运行的密封性与通流能力，在结构设计与选型阶段必须结合敷设条件、介质特性与安装空间统一考量。
