多孔层叠式传感安装基座结构设计

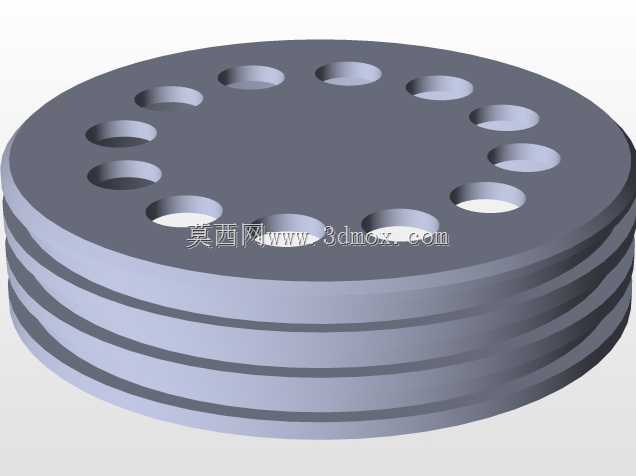

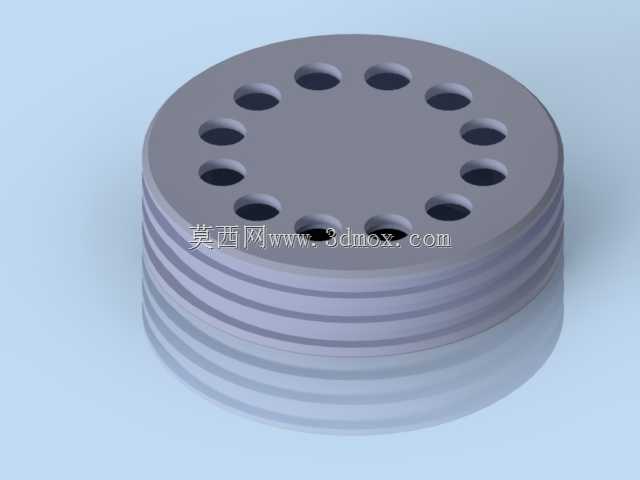

　　该零件整体呈圆盘层叠形态，主体为同轴多阶圆柱结构，上层盘面沿圆周方向均匀布置十二个贯通圆孔，孔位以中心轴线为基准呈环形阵列分布，可用于穿装紧固件、导通气路或容纳传感元件引脚。下层由多层同轴环带构成，环带之间形成清晰的台阶分界，既能够在装配时提供轴向定位面，也可作为密封槽、限位挡边或与配套壳体的止口配合面使用。从结构功能看，这类盘件常见于检测装置、仪器仪表、气动执行单元及小型自动化设备中，承担安装基准、元件承载、介质分配和位置约束等作用。圆周孔的等分布局有利于保证受力对称，避免单侧锁紧造成盘面翘曲；多层外圆则可适配不同内径的相邻零件，使装配关系更加明确。设计时需要先确定中心基准轴线，再以该轴线为约束建立外圆、台阶面和孔组的位置关系。

　　盘面孔位应标注分度圆直径、孔径公差及孔口倒角要求，若孔内用于穿过螺栓，应预留合理间隙；若用于气流或液流通道，则需控制孔壁粗糙度并避免交叉毛刺。层叠外圆的各阶直径应根据配合性质选择公差等级，与壳体或支架形成止口配合的部位可采用较小间隙，非配合表面则可放宽要求以降低加工成本。实际建模过程中，可先绘制半剖轮廓并通过旋转命令生成主体，再在顶面上绘制单个孔特征，利用圆周阵列完成全部孔位。为保证后续修改便利，孔数、分度圆半径、各层厚度和外径应尽量参数化，便于在不同规格的传感组件之间快速调整。若零件用于轻量化场合，可在非承载区域进一步去除材料；若用于承压或高频振动场景，则应在孔间保留足够腹板宽度，防止应力集中沿孔边扩展。安装边界方面，

　　需重点控制总厚度、最大外径以及最下层配合圆尺寸。总厚度决定其在轴向腔体内的占用空间，最大外径限制外部护罩或套筒的通过范围，最下层配合圆则直接影响与基座孔的对中精度。上层孔组的分布圆不能过于靠近外缘，否则锁紧后边缘刚性不足；也不能过度靠近中心，否则会削弱中心区域并影响与主轴或阀芯的配合。工程应用中，该类盘件既可作为传感器的安装法兰，也可作为多路信号接头的固定板。若表面需安装敏感元件，平面度应提出较高要求，避免贴合后出现间隙；若处于多尘或潮湿环境，台阶处可预留密封圈安装位置，使静态密封由端面压紧完成。对于需要旋转对位的装配场景，可在某一孔位增加差异化标记或设置非均布特征，防止错装。加工层面，圆盘类零件通常适合车削成型外圆和端面，

　　孔组可由钻削或铣削完成。批量生产时，首件应重点检测孔位分度误差、各阶外圆同轴度以及两端面平行度。若盘面作为密封贴合面，还应控制刀纹方向和表面粗糙度，减少微观泄漏通道。三维模型在装配阶段还应进行干涉检查：螺栓穿过孔后不得与下层台阶或内部元件冲突，相邻零件的倒角与退刀空间要相互匹配，层间圆角不能影响端面完全贴合。通过这些约束，该多孔层叠盘件能够在紧凑空间内同时实现定位、连接、导通和支撑，满足仪器仪表与自动化检测单元对安装基准件的稳定性和互换性要求。
