瓦佐型传感基座一体化结构设计

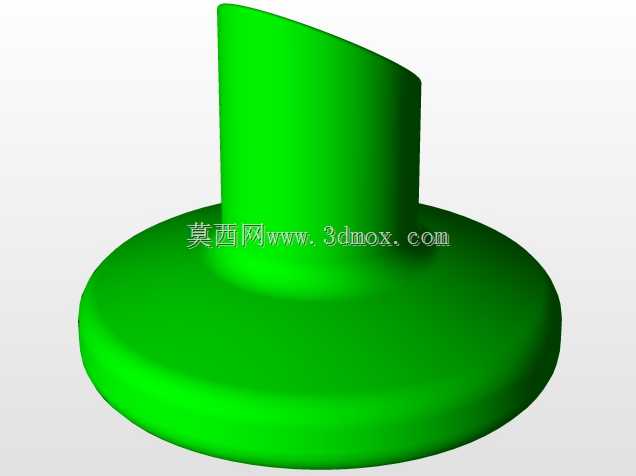

　　该瓦佐型构件的核心结构由底部圆盘法兰基座与上部斜切圆柱立柱两部分组成，整体采用一体化成型思路，在三维建模阶段优先保证基座与立柱的同轴度，避免分体装配带来的累积误差。底部圆盘做了外缘圆角过渡处理，既消除锐边防止安装划伤，也能在螺栓预紧时分散接触面应力，降低基座边缘被压溃的风险。圆盘底面预留平整安装贴合面，可直接对接设备安装板、机架台面或传感组件安装位，无需额外加工找平垫片即可保证初始安装平面度。上部立柱采用斜切顶端设计，并非随意的造型处理，斜切面可作为传感元件的定位贴合面，适配特定角度的信号采集方向，在光电感应、位置触发类场景中，能让传感头的感应面与被测物体运动方向形成预设夹角，减少信号误触发概率。立柱与圆盘衔接处做了大半径圆弧过渡，

　　从结构力学角度看，该过渡区可大幅降低直角衔接带来的应力集中系数，在设备长期运行产生振动的工况下，能避免衔接根部出现疲劳裂纹，延长构件的整体服役寿命。从安装边界来看，圆盘外径决定了构件的最小安装占位，选型时需核对安装面板的预留孔位分布，圆盘上可沿周向布置沉头安装孔，螺栓锁紧后头部不超出圆盘上表面，不会对立柱周边的其他管线、元件造成干涉。立柱的高度需结合被测物体的行程范围确定，既要保证传感元件安装后处于有效感应距离内，也要避免立柱过高导致整体刚性下降，在高频振动工况下出现感应端抖动。该构件常应用于自动化产线的位置检测工位、物料到位判断单元、设备行程限位辅助机构中，作为传感元件的支撑载体使用。不同于标准圆形支柱，

　　其斜切顶端可直接贴合特定外形的传感器外壳，减少额外定制转接板的需求，降低整机的零件数量与装配复杂度。建模过程中，圆盘的厚度需根据实际承载的传感器重量、设备振动烈度调整，若用于重载冲击工位，可适当增加圆盘厚度并加大衔接圆角半径；若用于轻载高速工位，可在保证刚性的前提下对圆盘非贴合区域做轻量化挖槽处理，降低运动负载。立柱的内径可根据走线需求设计为中空结构，传感器的线缆可从立柱内部穿行至基座下方的走线槽，避免线缆外露被运动部件剐蹭，同时让设备外观更整洁。斜切面的角度需与所选传感器的感应角度参数匹配，建模时可通过参数化关联斜切角度与传感器安装孔位，后续更换不同型号传感器时，只需修改角度参数即可快速重构模型，无需重新绘制整体轮廓。

　　基座与安装面的接触精度直接影响传感器的检测重复精度，因此建模时需标注底面的平面度要求，以及立柱轴线与底面的垂直度要求，在加工环节通过一次装夹完成底面与立柱外圆的精加工，保证形位公差符合设计要求。在一些空间紧凑的设备内部，该构件的圆盘基座可同时作为相邻管线的固定支点，在圆盘侧面预留小型螺纹孔，用于安装理线夹，进一步拓展其使用功能。整体结构没有复杂的曲面特征，加工工艺性良好，可采用棒料直接车削成型，也可通过压铸、注塑工艺批量生产，适配不同的成本与产能需求。
