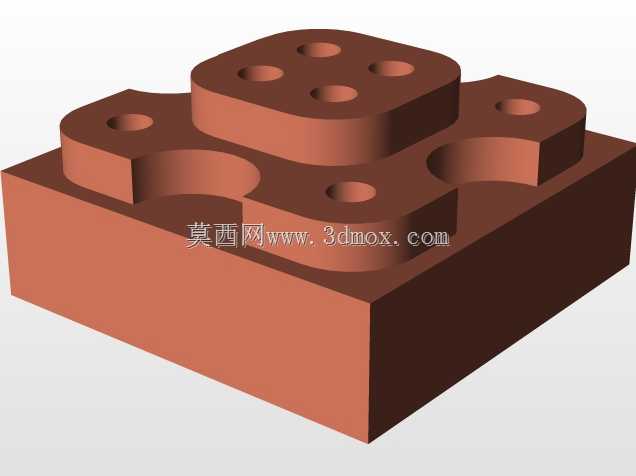

　　在工业传感检测的实际部署场景里，这类块状承载件常作为检测元件与设备基体之间的衔接载体，承担定位、支撑与接口适配的作用。现场工况往往要求安装件既能够稳定固定传感单元，又要预留足够的装配操作空间，避免与周边管线、运动部件发生干涉。从结构形态看，该零件采用分层凸台与基体结合的方式，下部为近似矩形的实体基座，上部设置不同高度的凸起平台，各平台表面分布多个圆形沉孔或通孔，用于穿入紧固件、嵌入定位销或容纳传感元件的连接端。不同孔位的排布并非随意设置，而是对应特定的安装方向与接口间距，使传感器在装配后能够保持确定的空间姿态，保证检测位置、测量距离或感应方向满足设备运行要求。基座侧面与台阶处形成的局部凹槽和半开放缺口，

　　一方面可以减轻实体材料带来的冗余重量，另一方面也为扳手操作、走线避让或相邻零件贴合提供边界。在自动化生产线、检测工位、工装夹具以及专用设备中，这类安装基座常用于光电、接近、位置或压力类传感元件的固定。若基座安装面存在偏差，传感器的检测精度会直接受到影响，因此设计时通常会对底面贴合度、凸台平面度以及孔位同轴关系提出约束。下部矩形主体提供主要承载面积，适合贴装在型材板面、设备立板或工装平台上；上部错落的凸台则把不同功能孔位区分开，使紧固件连接、元件定位和辅助避让互不干扰。凸起结构还能在有限投影范围内增加安装层次，让多个接口集中在同一基座上，减少分散支架带来的累积误差。从建模思路上看，这类零件适合先以底部实体确定整体安装轮廓，

　　再通过拉伸切除形成台阶、孔系和缺口。孔位布置需要结合标准紧固件尺寸与传感元件样本参数，确认孔径、沉孔深度、孔边距以及凸台壁厚。若孔边距过小，紧固时容易出现局部应力集中；若凸台壁厚不足，则可能在长期振动环境下产生变形。错落平台之间的过渡应保持清晰棱边，便于加工时对刀和检验，同时也要避免出现难以清根的尖角区域。实际选型时，安装边界是必须核对的重点。基座底面所占矩形范围决定了它在设备面板上所需的最小贴合空间；上部最高凸台决定整体高度方向占用；侧向缺口和外伸凸缘则影响与周边结构的安全距离。若安装位置靠近运动机构，还要确认零件最外侧轮廓不会在设备运行行程内发生碰撞。多个孔位的中心距应与传感器安装孔或配套支架保持一致，

　　底孔深度也要匹配所选螺钉长度，防止紧固后螺钉顶起传感器或穿透安装板。该结构在功能上并不复杂，但对尺寸一致性要求较高。它的价值不在于外形变化，而在于通过稳定的机械接口把传感元件可靠固定到指定位置。对于设备维护人员而言，清晰的孔位和台阶边界能够降低拆装难度；对于结构设计人员而言，这种集成式基座可以替代零散拼接的安装片，减少装配环节中的调整时间。在存在振动的工况下，实体块状结构比薄壁支架更有利于保持长期稳定性，而合理分布的孔位也让紧固件受力更加均衡。若需要进一步优化，可在不影响强度的前提下于非配合区域增加减重腔，或在底面设置定位销孔，以提高重复安装精度。整体而言，该零件围绕传感安装这一核心需求展开，通过矩形基体、分层凸台、多孔布局和侧向避让形成完整的机械衔接方案，适用于对安装位置稳定性、孔位匹配度和空间边界有明确要求的工业检测场合。
