马斯切宁鲍泰尔传感器安装支座

　　该支座属于传感器配套安装结构件，主要用于工业现场接近开关、光电传感器或小型检测元件的固定与姿态支撑。在自动化产线、机床上下料工位、包装输送线及夹具检测机构中，这类支座承担定位基准与连接过渡作用，其结构稳定性直接影响传感器检测距离和重复精度。

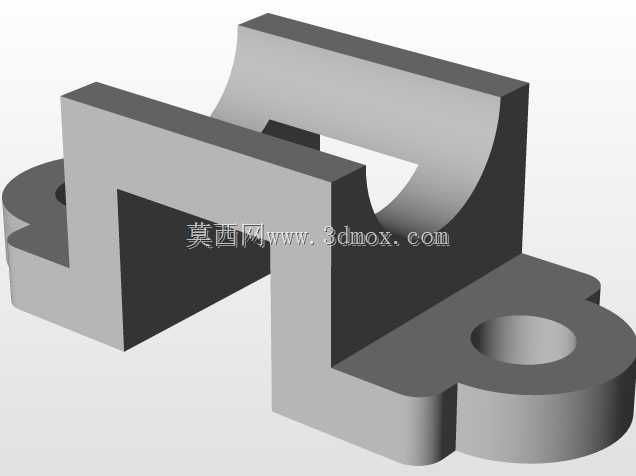

　　从结构上看，零件采用一体式折弯式立板布局，底部为带安装孔的平板，中部通过竖直壁板抬升支撑高度，顶部设置半圆弧夹持面。底部圆形凸台与通孔用于穿入螺栓，将支座固定在设备台面、型材槽或焊接基板上；顶部半圆弧面可包覆圆柱外形传感器，并配合外部卡箍或压块实现抱紧固定。两侧立板形成的开口既减轻了零件重量，也为传感器线缆走线、螺母锁紧及扳手操作预留了空间。

　　设计思路上，该零件优先保证安装刚性与定位可靠性。底部法兰面扩大了接触面积，可降低螺栓预紧后局部压陷风险；竖直壁板具有足够厚度，能够抵抗传感器调整和设备运行中产生的侧向力；半圆弧夹持面与传感器外圆相匹配，使接触由线接触趋向面接触，减少夹持松动。对于需要频繁调整检测方向的工位，这种支座可在松开紧固件后绕传感器轴线微调角度，再通过底部螺栓锁定整体位置。

　　从安装边界看，底部孔位决定了支座在基础面上的占用范围，设计时需核对孔中心到相邻立板、护罩或型材边缘的距离，避免螺栓头、垫圈与周边结构干涉。竖直方向高度决定传感器检测面到工件的距离，选型时应结合传感器额定检测距离、工件跳动及产线振动综合确定。顶部圆弧直径应与传感器壳体直径一致，过大会造成夹持不稳，过小则会导致装配困难或压伤外壳。

　　在实际应用中，该类支座常用于工件到位检测、气缸行程反馈、物料有无判断及定位销确认等场景。由于现场环境常存在切削液、粉尘或轻微振动，结构设计中应避免形成大面积积液平面，底部与安装面之间可通过垫片调整水平。若用于高速运动机构附近，还需复核螺栓连接强度和支座固有频率，防止因共振导致传感器信号抖动。

　　建模时应重点控制底部安装孔与顶部圆弧面的相对位置关系，包括孔中心到圆弧轴线的水平距离、支撑面到底面的高度以及立板厚度。圆弧面与传感器配合段需保留合理公差，安装孔位置应满足互换性要求。棱边处可设置小圆角以减少应力集中，但配合面和安装底面不应因倒角过大而影响贴合。整体结构简洁，加工方式可采用铣削成型，适合小批量设备配套与维修替换使用。
