马斯切宁鲍泰尔传感器安装基座结构

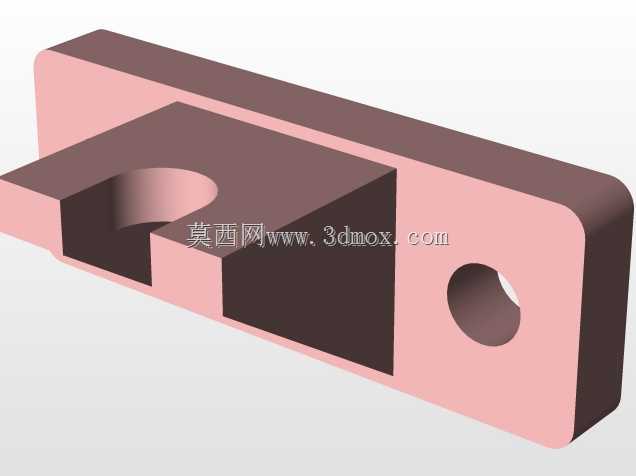

　　该零件为传感器配套的安装基座类结构件，整体采用长条形块状构型，主体轮廓做了圆角过渡处理，避免锐边在装配过程中划伤操作人员或配套线束。零件一端设置完整的圆形贯通安装孔，可直接穿入螺栓完成与设备机架的固定；另一端开设带半开放缺口的槽型孔位，该结构允许在不完全拆卸紧固件的前提下完成基座的位置微调与拆装，大幅提升现场调试效率。零件中部设置下沉式台阶腔体，腔体轮廓与对应传感器的外形匹配，可对传感器形成周向限位，避免设备运行过程中传感器出现周向转动或轴向窜动，保证检测位置的重复精度。从实际应用场景来看，这类基座常应用在自动化生产线的工件到位检测工位、物流输送线的物料计数点位、机床加工区域的门盖安全检测位置，也可配套在非标专机的执行机构末端，

　　为接近式、光电式传感器提供稳定的安装支撑。设计过程中优先考虑了安装兼容性，长条形主体预留了足够的孔位间距，可适配不同厚度的安装板，也能兼容相邻安装孔距存在小幅偏差的现场安装工况。台阶腔体的深度经过匹配设计，既可以让传感器感应面处于合适的伸出高度，又能对传感器壳体形成包裹防护，减少车间内切削液飞溅、粉尘堆积对传感器检测性能的影响。零件的壁厚分布均匀，既保证了整体结构刚性，在设备长期运行产生振动的工况下不会出现共振偏移，也避免了不必要的材料冗余。两端的圆角处理除安全防护作用外，也降低了零件在周转、装配过程中与其他部件发生磕碰的概率。贯通孔的孔径按照常规紧固件的标准尺寸设计，无需额外加工衬套即可直接装配；

　　槽型缺口的开口宽度略小于安装孔直径，可在螺栓预紧后为基座提供额外的防松摩擦力。从安装边界来看，该基座整体厚度较小，可安装在设备内部空间局促的位置，不会与周边运动部件发生干涉；零件的两个安装点位处于同一基准平面，装配后可保证传感器的检测方向与被检测面保持垂直，降低因安装倾斜导致的检测距离衰减、信号误触发等问题。结构设计上没有复杂的异形曲面，常规的铣削加工即可完成全部工序，加工过程中可一次装夹完成顶面、腔体、孔位的加工，有效控制形位公差，保证安装面的平面度与孔位的同轴度。零件的材质可根据使用工况选择，常规车间环境下采用普通碳钢表面做发黑处理即可满足防锈与刚性需求，在有腐蚀性介质的工况下可更换为不锈钢材质，

　　整体结构不需要做特殊的表面处理即可适配多数工业场景。在实际选型使用时，可根据所配传感器的外径尺寸调整中部腔体的直径，根据现场需要的检测高度调整基座整体厚度，也可在基座侧面追加螺纹孔用于走线固定，拓展使用场景。该类基座虽然属于小型配套结构件，但其尺寸精度与结构刚性直接决定传感器的检测稳定性，设计中充分考虑了现场装配的调试需求、长期运行的抗振需求以及不同工况的防护需求，能够为传感器提供可靠的安装定位基础。
