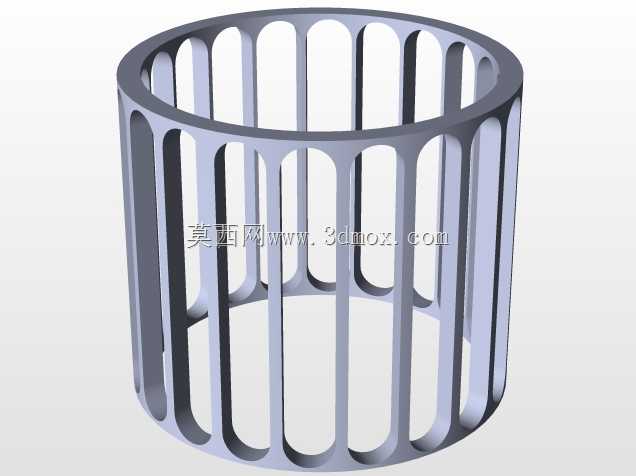

圆柱镂空保持架结构件三维造型

　　该零件为典型圆柱笼型骨架结构，整体呈薄壁圆筒形态，周向均匀开设多组长圆形通槽，槽间由等宽筋条连接，上下两端保留完整环形边框，形成连续受力的封闭轮廓。从功能上看，这类结构常见于滚动体隔离、导向限位或介质流通场景：在轴承组件中，它可将滚动体沿圆周方向均匀分隔，避免相邻滚动体直接接触摩擦，同时维持滚动体在滚道内的正确姿态；在流体或筛分装置中，贯通槽孔又可作为介质通道，兼顾支撑与通透需求。设计时首先要确定的是内外圆直径与轴向高度，这三个尺寸直接决定安装边界。外圆需与座孔或外圈滚道保持合理间隙，过大会造成卡滞，过小则易产生径向窜动；内圆要避开轴肩、密封件或相邻零件的回转包络面，尤其在高速工况下，需预留热膨胀余量。壁厚选取不能只按静态强度估算，

　　还要考虑冲压、切削或成型工艺的可行性。薄壁虽然有利于减重和增加槽孔有效面积，但刚性不足会在装配或受载时产生椭圆变形，导致筋条与滚动体或导向件局部偏磨；壁厚过大则增加转动惯量，不利于动态响应。周向槽孔的数量通常与被隔离元件数量对应，长圆形槽孔两端采用圆弧过渡，可显著降低应力集中。筋条宽度在满足强度的前提下应尽量均匀，若宽窄不一，受载后变形不协调，容易在窄筋处首先出现疲劳裂纹。槽孔轴向长度决定滚动体或导向销的允许行程，端部边框宽度则承担轴向定位和整体箍紧作用，边框过窄会削弱抗扭能力，过宽又会减少有效工作长度。实际建模过程中，可先绘制基础圆筒，再以阵列方式切除槽孔。阵列前必须确认节距与槽宽之和等于圆周等分长度，避免最后一个筋条宽度异常。长圆孔两端圆弧应与侧壁相切，若采用拉伸切除，草图需完全封闭并检查重叠线段；若后续要做有限元分析，建议在槽孔端部保留小圆角，因为尖锐棱边会造成局部应力峰值失真。对于需要加工的实物，棱边是否倒角要看装配关系：与滚动体接触的工作面应光滑过渡，非配合边可适当去毛刺。该结构的受力特点是周向均布但非连续承载，运转时每根筋条周期性进入承载区，因此材料需具备一定耐磨性和疲劳强度。若用于轴承保持架，常采用冲压钢、铜合金或工程聚合物；若仅作防护笼、导流筒，则可根据腐蚀环境选择不锈钢或铝合金。不同材料的弹性模量差异较大，相同几何尺寸下的变形量并不相同，选型阶段不能只看外形。安装方面，该类圆筒件通常采用轴向推入方式，装配前需确认入口处有无台阶或锐边。

　　若与外圈配合，应保证外圆圆柱度；若与内轴同轴，内圆表面的粗糙度和圆度同样重要。周向槽口边缘若存在毛刺，运转中可能划伤滚动体表面，进而引发噪声和早期失效。从结构优化角度看，筋条与上下环的交接处是薄弱区域，载荷通过边框传递到筋条时会产生弯曲应力。将交接处做成小圆弧或局部加厚，能在不显著增加重量的情况下提升寿命。若设备存在频繁启停，惯性载荷会反复作用于边框，环向截面的抗弯刚度就成为关键。对于需要润滑的场合，贯通槽孔还能使油脂或润滑油顺利进入各接触区，避免局部贫油。槽孔面积占比越高，流通性越好，但整体刚性会同步下降，因此设计本质上是在通透率与结构刚度之间寻找平衡。若用于传感器周边的隔离或防护，该笼型结构还可减少对信号、气流或温度场的遮挡，

　　同时提供机械保护。此时槽孔方向、筋条宽度和整体圆度会影响流场均匀性，必要时可通过调整槽孔长宽比来改变局部阻力。建模完成后应重点检查三类几何问题：一是圆周阵列是否完全对称，二是薄壁处是否存在零厚度或自相交，三是槽孔端部圆角是否与相邻面连续。这些问题在转成工程图或进行数控加工时容易暴露。若后续需要出图，尺寸标注应优先给出内外径、总高、槽孔数量、槽宽、槽端圆弧半径及边框宽度，形位公差可根据装配精度选择圆柱度和同轴度。总体而言，该镂空圆筒看似简单，但筋条布局、边框宽度、槽孔比例和过渡圆角共同决定了其承载能力、运动稳定性和使用寿命。结构设计人员在复用类似模型时，应先明确它是承担隔离、导向、防护还是流通功能，再据此调整尺寸链，而不是直接套用外观几何。
