　　该零件属于传感器安装与定位类支撑构件，常见于自动化检测工位、实验台架、小型装配线以及需要对圆柱类传感元件进行姿态约束的设备局部。其核心作用不是直接参与传动，而是为传感器提供稳定的安装基准，使检测端在长期运行中保持既定位置，减少因振动、装配偏差或维护拆装带来的测量漂移。

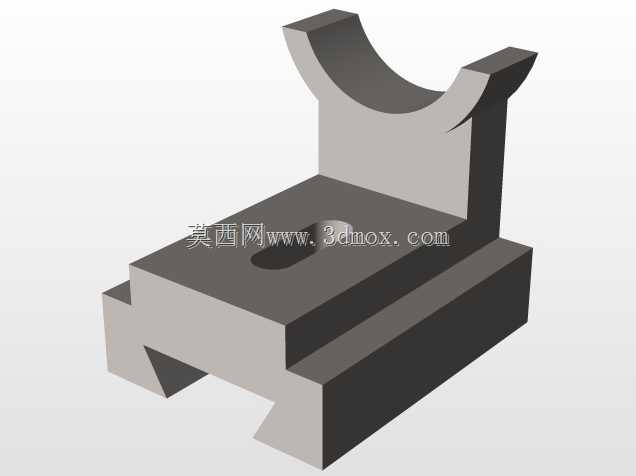

　　从结构上看，零件下部采用阶梯块状基座，底面与侧面形成主要定位边界，适合放入平台槽位、治具基板或型材安装面。基座两侧带有让位与卡接形态，既可以通过紧固件压紧，也能够在受限空间内实现快速嵌入。上部为开口式半圆弧承托结构，弧形面用于贴合圆柱形传感器本体或配套衬套，两侧立壁形成侧向约束，避免检测元件绕轴转动或沿径向窜动。这种开口设计相比封闭套筒更便于装调，操作者可从上方直接放入元件，并在接线、校准或更换时减少周边管线干涉。

　　设计思路上，该构件把刚性支撑、定位和可维护性合并在一个小型零件中。底部厚实区域承担主要载荷并保证与安装面的接触刚度，中部过渡段控制立壁高度，使上部圆弧支撑面位于合适的检测高度；立壁顶部做斜切处理，既降低边缘应力集中，也为手部或工具取放传感器留出操作空间。基座上的沉孔或开孔区域用于穿过紧固件，孔位周边保留足够实体宽度，以确保拧紧时不会因局部壁薄而产生变形。

　　在实际应用中，这类支撑座通常需要与传感器外径、安装孔距以及相邻机构轮廓共同校核。若传感器直接受气流、料件触碰或周期性振动影响，圆弧支撑面应保证足够包角，必要时配合弹性衬套或压紧盖使用；若仅用于轻载定位，则当前开放式结构已能满足快速换型需求。安装边界方面，需重点关注基座总长、总宽、底部台阶高度以及圆弧中心至底面的高度，这些尺寸决定传感器检测点与被测物之间的距离。圆弧内径应与传感器外径形成合理配合，过松会降低重复定位精度，过紧则造成装配困难并可能压伤薄壁外壳。

　　建模时应优先建立安装基准面，再由底部轮廓向上拉伸形成主体，随后切除两侧让位和安装孔，最后完成上部圆弧支撑壁。圆弧面与立壁交接处需保留清晰棱线或按工艺要求添加小圆角，以便后续机加工或打印制作时控制成型质量。对于需要批量加工的场景，还应统一刀具半径、孔位公差和表面粗糙度要求；对于用于验证工位布局的场景，则可重点检查传感器装入后与机架、输送线、被测工件之间的空间关系，确认线缆走向和维护操作不受阻挡。

　　整体而言，该结构不以复杂曲面取胜，而强调基准可靠、加工简单和现场调整便利。它适用于光电、接近、位移等圆柱类传感元件的固定，也可作为小型仪表、导杆或喷嘴的支撑座使用。在设备设计阶段，将此类零件纳入三维布局，能够提前发现安装高度不足、维护空间狭窄以及紧固件与周边结构干涉等问题，从而缩短现场调试周期。
