长柄手持撮箕式物料收集铲斗结构

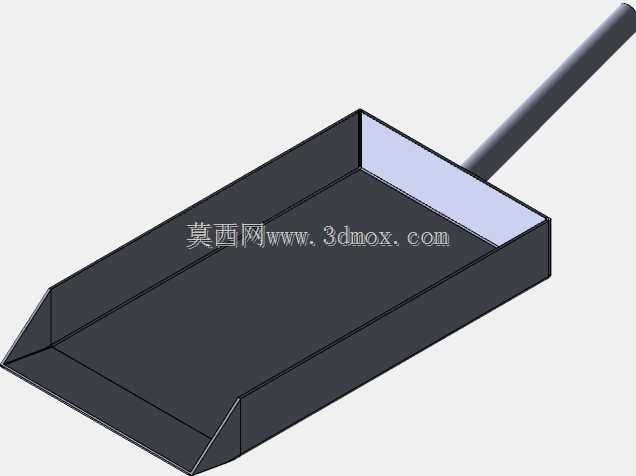

　　该结构呈现为一种带长柄的敞口撮箕式集料铲，主体由矩形斗体、前侧斜向导料边、后侧封板和一根斜向安装的圆管手柄组成。斗体采用薄板围合而成，底面平整，两侧立边与后边形成围挡，前边则以较低的斜切唇口贴近工作面，便于将散料、切屑、颗粒或残渣顺势推入斗内。与普通直口铲不同，这种三面围挡、一面开口的形式在推移收集时能够减少物料从两侧逃逸，尤其适合在地面、平台或设备表面进行短距离清扫式收集。

　　从实际使用场景看，这类构件常见于车间工位清理、设备周边除屑、仓储散料转运、实验室颗粒收集以及小型作业面的残渣归集。操作时握持长柄，让斗体前端贴地或贴台面，以推扫方式将物料引入腔内；装满后可通过手柄抬起并转移至废料箱、料桶或收集容器。后侧封板在抬运过程中起到挡料作用，斜向导料唇则兼顾插入料堆和贴地刮收两种动作。手柄从斗体后上角附近向后上方延伸，使操作者在直立或微弯腰状态下即可施力，降低频繁蹲起带来的劳动强度。

　　结构设计上，斗腔的有效容积由底板长度、宽度和侧板高度共同决定。图中斗体长宽比例偏向长方形，适合沿单一方向推进收集；侧板高度较低，控制了整体重量，也便于观察装载量。前边斜口与底板形成锐角切入区，遇到松散物料时可像簸箕一样插入料层；两侧板向前延伸并与斜口相接，形成连续围挡，推移时可把物料约束在斗腔中央。后部与手柄连接处是主要承力区，抬升满载斗体时，载荷会通过该连接区传递到手柄，因此在工程细化时通常需要在连接处增加折边、铆接补强板、焊接衬套或螺栓压块，以避免薄板局部撕裂或手柄根部晃动。

　　手柄采用圆管截面，有利于握持和扭转传力。其安装角度并非竖直，而是向后上方倾斜，这样在斗底水平放置时，握持点位于斗体后上方，推铲时力线更接近水平，抬运时手腕也能保持较自然姿态。手柄长度需与斗体尺寸匹配：过短会使操作者过度俯身，过长则会在狭窄设备间隙中转动不便。若用于机床周围清屑，手柄长度宜保证手部远离尖锐切屑和切削液区域；若用于桌面或实验台，手柄可适当缩短以提高操控精度。

　　外形尺寸与安装边界方面，三维建模时应先确定斗体外廓的长、宽、高以及板厚，再建立底板、左右侧板和后板的折弯关系。前斜口的角度直接影响贴地性和刮净率，角度过小会削弱唇口刚度，角度过大则不易插入薄料层。手柄中心线与斗体后板、底板的交点位置需要重点校核：交点过低会削弱斗腔后部有效容积，交点过高则抬斗时容易产生较大弯矩。手柄端部可根据需要设置握套、挂孔或端盖，斗体外侧也可预留加强筋或卷边，以提高薄板边缘抗变形能力。

　　在细节处理上，斗体棱边若采用折弯成型，应控制折弯半径与板厚一致，避免裂纹或起皱；若采用焊接拼装，则需在底板与侧板交界处布置连续焊缝或段焊，防止细小颗粒从缝隙漏出。前唇口是磨损最明显的部位，长期刮擦地面或钢板台面时可考虑局部加厚、热处理或更换耐磨条。斗腔内表面应尽量减少突出紧固件，以免物料挂留、倾倒不畅。对于需要接触潮湿切屑或腐蚀性颗粒的工况，材料可选用不锈钢或镀锌钢板；普通工况下采用普通钢板并做喷涂即可。

　　该模型的价值不只在于表达一个簸箕外形，而在于把斗体容积、导料角度、手柄力臂和连接强度统一到一个可制造的薄板结构中。面向结构设计时，可据此继续展开工程图、折弯系数、焊接节点和人机校核；面向设备选型时，可将其作为工位清理辅具、集料装置或手动取样工具的基础方案；面向三维建模练习时，它综合了薄壁壳体、斜切面、空间管杆和装配定位等典型建模要素，能够帮助设计者训练从使用动作反推几何约束的能力。
