四通等径交汇管道接头结构设计

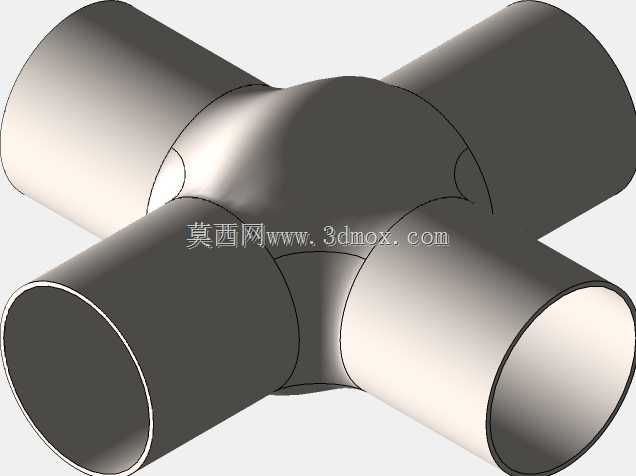

　　该四通接头采用四端口等径正交布局，四个接管沿同一平面内相互垂直的两个轴线方向延伸，中心交汇区域通过圆滑过渡曲面完成管壁融合，整体无额外法兰、凸台或定位结构，属于管路系统中典型的分流汇流类基础连接件。从实际工程使用场景来看，这类构件常见于低压流体输送管网、实验台气路排布、小型工艺管线分支以及设备内部冷却回路中，当单条管路需要在十字交叉位置同时向两个垂直方向分流，或把两路垂直来流汇总到同一管路节点时，相比采用多个弯头加直通件拼接的方案，一体成型的四通能减少至少三处连接密封面，降低泄漏点数量，同时缩短管路占用的直线安装空间。

　　设计过程中首先要确定的是接管公称通径与壁厚，四个端口直径保持一致，可直接与同规格圆管对接，对接端保留平直段以适配焊接、粘接或卡套连接工艺。中心交汇区是整个构件的应力集中区域，流体在十字交叉口会产生流向突变，若采用直角相贯的尖锐交线，不仅介质流经时局部阻力系数明显升高，还会在管壁内侧形成涡流区，长期运行过程中容易造成冲蚀磨损，同时结构应力会在相贯线尖角处叠加，承压工况下存在开裂风险。因此建模时将中心区域外轮廓与内流道均做圆弧过渡处理，过渡半径结合管径比例设定，既保证内壁顺滑引导流体转向，又让外壁壁厚均匀变化，避免局部壁厚突变带来的成型缺陷或应力集中。

　　从建模逻辑来看，先绘制四个正交方向的等径圆柱实体，确定中心交汇基准，再通过曲面剪裁与融合生成中心过渡腔体，最后统一抽壳控制整体壁厚，所有相贯边界均做圆角光顺处理。端口平直段长度需满足对接工艺要求，若用于焊接，平直段长度要保证焊缝操作空间，且端口端面与自身轴线垂直度需控制在合理公差范围内，避免对接后出现管路错位。安装边界方面，四个接管的轴线共面且两两垂直，安装时需以其中一个端口为基准找正，保证相邻两个方向的管路同轴度，中心交汇区外圆最大轮廓尺寸大于接管外径，布局时需在十字交叉位置预留足够的安装与操作空间，避免与周边管线、支架发生干涉。

　　结构受力层面，内部承压时，四个接管段可视为受内压的薄壁圆筒，环向应力沿周向均匀分布，而中心过渡区由于形状变化，应力会重新分布，顺滑的过渡曲面能够将集中应力分散到更大的区域，提升整体承压能力。对于输送含颗粒介质的工况，圆滑内壁还能减少颗粒在交叉口的沉积，降低管路堵塞概率。不同于带螺纹或法兰的连接式四通，该裸接头结构形式更灵活，可根据实际安装需求在后续二次加工中在端口加工外螺纹、焊接法兰盘或连接卡套接头，适配不同压力等级与管路材质的使用场景。在轻量化设备内部管路排布中，这种紧凑的一体四通能够替代多管件组合，减少接头数量与整体重量，同时降低装配工作量，提升管路系统的集成度。
