立式铰接轴承支座结构设计方案

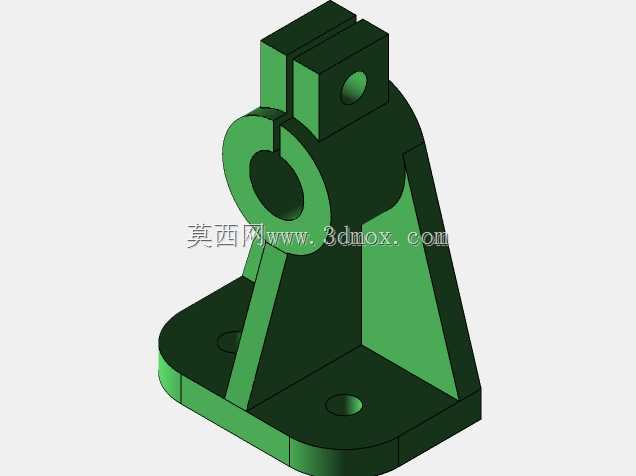

　　该类支座在自动化生产线、小型专机、检测工装与教学实训台架中应用广泛，核心作用是为转轴、摆杆、连杆或传感器摆臂提供回转支撑，同时通过底部安装面将载荷传递至设备基板或型材框架。实际选型时，工程师首先关注的是上部铰接孔的同轴度、孔壁与端面的垂直度，以及底板安装孔的位置公差，这些尺寸直接决定回转轴是否卡滞、摆臂是否偏摆，以及长期运行后支撑面是否出现微动磨损。从结构上看，该零件采用底板加两侧加强筋的立式布局，上部为带开槽的铰接耳座，中间为圆筒形轴套支撑段，下部通过三角形筋板连接矩形底板，整体受力路径清晰：径向载荷先由上部孔壁传入圆筒段，再沿两侧筋板分散到底板，最终由两颗安装螺栓承担倾覆力矩与剪切力。上部的开槽结构并非装饰，

　　而是为装配预留的夹紧调整空间，当转轴穿入孔内后，可通过锁紧螺钉收窄开槽，实现无间隙抱紧，补偿加工误差与长期磨损产生的旷量，这在需要频繁调整摆角或定位精度的检测机构中尤为实用。底板采用带圆角的矩形轮廓，两个安装孔分别位于前后两端，孔位避开筋板根部的应力集中区，既保证扳手操作空间，也使螺栓预紧力均匀作用于结合面。圆筒与底板之间的筋板厚度随高度逐渐收窄，既满足抗弯截面模量要求，又避免整体壁厚不均导致的铸造或打印内应力。在三维建模过程中，需优先确定上部铰接孔中心到底板安装面的高度，这一尺寸决定被支撑件的回转中心高，必须与配套摆臂、连杆的运动包络匹配；其次要校核底板宽度与长度，确保安装后两侧不与相邻导轨、线槽或传感器支架干涉。

　　上部双耳的间距需与配合件的厚度留0.2至0.5毫米间隙，孔口建议做0.5×45度倒角，方便转轴装配并去除锐边。底板底面应作为加工基准面，保证平面度不低于0.05毫米，否则锁紧后支座会产生扭曲，进而使铰接孔轴线偏斜。若用于轻载工装，该零件可采用6061铝合金铣削成型，重量轻且拆装方便；若用于冲击载荷较大的冲压线或铆接工位，则建议选用45号钢并对上部孔进行淬火处理，或加装自润滑衬套以提升耐磨寿命。设计时还需注意开槽的宽度与深度，开槽过宽会降低夹紧刚度，过窄则无法提供足够的收缩量；开槽末端应设置止裂孔，防止夹紧应力集中导致耳座开裂。两侧筋板与圆筒、底板的交接处均应保留铸造圆角或打印圆角，避免应力集中，同时减少机加工后的清根工作量。

　　在装配层面，底板与安装面之间可增加薄调整垫片，用于补偿机架平面误差并微调铰接中心高；上部夹紧螺钉应采用弹垫或螺纹胶防松，避免设备运行振动导致抱紧力下降。对于需要检测转角的场合，可在铰接孔一侧预留编码器或角度传感器安装位，支座侧面的平面可直接作为传感器支架的定位基准，减少额外转接板带来的累积误差。整体结构没有复杂曲面，特征均为拉伸、切除与圆角组合，建模时应先绘制底板草图并确定安装孔位置，再向上拉伸圆筒与耳座，最后添加筋板与开槽，这样的特征顺序便于后续修改中心高或孔距参数。工程图中需重点标注铰接孔尺寸公差、底板平面度、孔轴线对底面的平行度，以及两安装孔的中心距公差，这些是保证支座与整机装配精度的关键。
