机加工手动台虎钳夹持工装结构

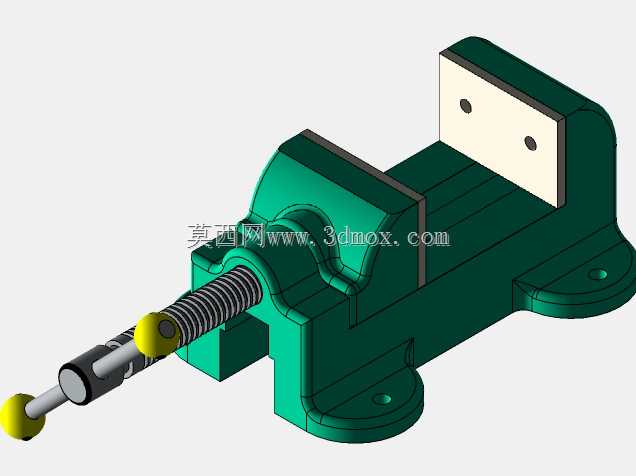

　　这套台虎钳结构面向钳工修配、铣床与钻床工位的工件固定需求，核心作用是在锯削、锉削、钻孔、铰孔、攻丝以及轻量装配过程中提供稳定夹持。模型把固定钳身、活动钳身、丝杠螺母、钳口护板、转盘底座和操作手柄完整表达出来，结构关系清晰，便于在设备布局、工装校核或教学演示中直接引用。固定钳身与底座相连，承担主要刚性支撑；活动钳身沿导轨方向移动，通过丝杠旋转转化为直线进给。丝杠端部设置手轮和摇把，操作者可根据工件尺寸快速开合，接近夹紧位置后再用较小力臂增力，避免空行程过长。钳口采用两块可拆卸护板，板面带有防滑纹路，磨损后可单独更换；护板通过沉头螺钉固定在钳身上，螺钉沉入后不高出夹持面，能够减少对工件表面的干涉。对于毛坯件、方钢、扁钢或不规则零件，

　　可借助钳口纹路增加摩擦；若夹持已加工面，则通常需要在护板与工件之间增加铜皮或铝皮，避免压伤。从设计思路看，固定钳身截面采用箱形加强形态，侧壁在丝杠安装孔和导轨交汇处加厚，以承受夹紧反力和切削振动。活动钳身与固定钳身之间的配合面控制在合理间隙内，既要保证滑动顺畅，又要抑制上翘和偏摆。丝杠采用梯形螺纹思路，传动平稳、对中性较好，并且具备一定自锁能力，夹紧后不会因普通振动自行松退。螺母区域预留磨损补偿和装配空间，长期使用后可通过修配或更换螺母恢复精度。底座设置回转结构，使钳身能够相对安装基面旋转并锁定，方便在钻削斜孔、修配角度面时调整工件朝向。底座外缘布置安装孔，可通过螺栓固定在钳工台或机床工作台上；孔位间距决定了安装边界，

　　布置工位时需要预留扳手空间和摇把回转半径。外形上，钳体长度方向需覆盖最大开口行程，高度方向要保证钳口离地或离工作台面有足够操作空间，深度方向则要考虑丝杠伸出后手柄不会与相邻工装碰撞。实际选型时，不能只看最大开口宽度，还要关注钳口宽度、夹持深度、闭合高度和底座安装尺寸。钳口宽度决定与工件的接触长度，过窄会导致局部压痕或夹持不稳；夹持深度影响长条形工件伸入后的支撑位置；底座高度则关系到操作姿势和与机床主轴的距离。若用于铣床，应优先确认钳体刚性、底座定位键槽与工作台T型槽的匹配关系；若用于钻床，要核对钻孔区域下方是否有排屑空间，避免钻伤钳口或底座；若用于普通钳工台，则要关注台面厚度、螺栓长度以及锤击、弯曲作业时的整体稳定性。

　　模型中各零件的装配层次也值得注意：护板先装到钳身，丝杠穿入活动钳身后与螺母形成传动副，再通过端盖或销轴限制轴向窜动，最后将手柄球头装到摇把上。球头设计让操作者在不同角度都能发力，转动时手感连续。转盘底座的锁紧件应布置在顺手位置，角度调整后能够快速压紧，减少辅助时间。导轨面的润滑、丝杠副的防尘以及铁屑清理路径，在结构细节中都有体现。钳身上方和侧面的过渡圆角避免应力集中，底部凸缘增强与工作台接触时的刚性。整体造型没有多余装饰，所有曲面和壁厚都服务于强度、铸造工艺和操作空间。对于三维建模人员而言，该模型可用于练习丝杠传动、导轨配合、可拆换件设计和安装孔位布局；对于工艺人员，则可作为工位规划的参考，判断工件装夹后刀具、扳手和手柄是否发生干涉。把它放入装配线或实训车间场景时，还需结合人体操作范围确定安装高度，使摇把转动、工件取放和清扫切屑都能顺畅完成。
