双铰接耳板连接支座结构设计

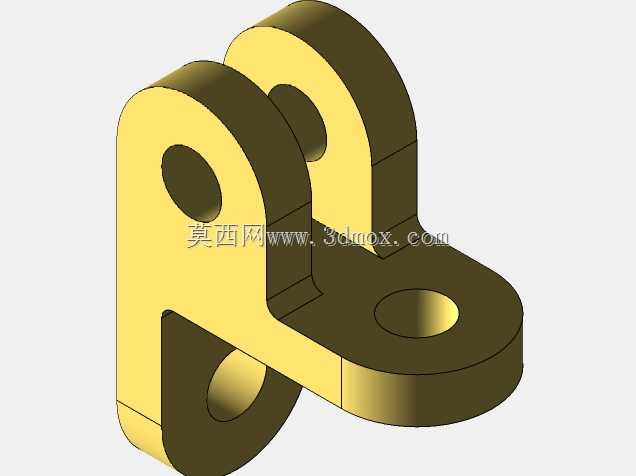

　　该零件为典型的双耳式铰接连接支座，在各类机械设备的连杆机构、支撑结构与传动系统中承担枢轴连接与载荷传递作用。其结构由底部安装底板、竖直立板以及两组同轴铰接耳板构成，底板上开设安装通孔，可通过螺栓将整个支座固定至设备机架或安装基面；上部两组平行耳板分别开设同轴销孔，用于穿装销轴，与外部连杆、摆臂或执行元件形成转动副，实现部件间的相对摆动与力的传导。

　　从实际工况出发，这类支座常见于轻工自动化生产线的翻转机构、输送设备的张紧摆臂、农用机械的悬挂连杆以及工程机械的辅助支撑点位。工作过程中，支座不仅需要承受沿销轴径向的静态拉压载荷，还要应对机构启停、往复摆动带来的交变冲击，因此耳板与底板的过渡区域往往是应力集中的关键位置。建模时在立板与底板、耳板与立板的交接处均保留了圆滑过渡结构，可有效降低尖角带来的应力峰值，避免长期循环载荷下出现疲劳裂纹。

　　结构布局上，底部圆形底板提供了稳定的安装接触面，其外圆轮廓相较方形板更利于在有限空间内避让周边管线与相邻构件，底板孔位与安装基面的螺栓孔直接对应，装配时无需额外加工转接板。上部双耳板采用平行对称布置，两耳板之间预留出足够间隙，可容纳被连接件的端部厚度，保证销轴穿装后两侧受力均衡，减少单侧偏载引发的耳板弯折变形。立板在耳板与底板之间形成竖向支撑，其高度决定了铰接中心相对于安装面的距离，直接影响整个连杆机构的运动轨迹与力臂长度，设计时需结合机构运动简图反复校核该尺寸，防止运动过程中与底板或机架发生干涉。

　　销孔与底板安装孔的位置精度是该零件的核心控制要素。上部两耳板销孔必须保证较高的同轴度，否则销轴穿装后会出现卡滞，转动过程中产生附加弯矩，加速销轴与孔壁的磨损；底板安装孔与销孔中心的相对位置则决定了机构的实际铰接点位，若偏差过大，会导致连杆长度匹配失效，出现运动死点或行程不足。三维建模过程中，可通过建立统一的装配基准面与中心轴线，将销孔轴线、底板安装面与孔位中心约束在同一坐标系下，确保各特征间的位置关系与工程图纸完全一致。

　　零件整体可采用型材下料后铣削、钻孔的方式加工，也可根据批量选用铸造毛坯后进行精加工。对于载荷较大的使用场景，耳板厚度与底板厚度需根据计算所得的剪切力、倾覆力矩适当加大，销孔内径则与选配的销轴直径形成标准间隙配合，既保证转动灵活，又避免间隙过大引发冲击。装配完成后，通常会在销轴端部加装开口销或挡圈进行轴向限位，防止销轴在往复摆动中脱出，同时可在耳板外侧预留润滑脂注入空间，减缓铰接副的磨损速率。

　　在整机结构中，这类支座属于基础连接构件，虽不直接参与动力输出，但其刚度与位置精度直接决定整套连杆机构的运行平稳性。建模时需同步考虑安装扳手的操作空间、销轴的拆装路径以及后期维护时的可达性，避免出现支座固定后无法穿装销轴或紧固件无法拧紧的问题。通过对各板件厚度、孔位间距、过渡圆角与整体高度的合理设定，该支座能够在紧凑的安装边界内实现可靠的铰接支撑，满足中低载荷往复摆动机构的长期使用需求。
