机加工固定夹持用台钳基座结构设计

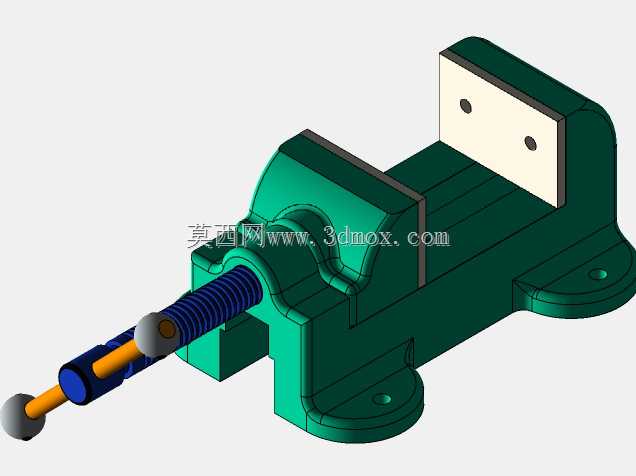

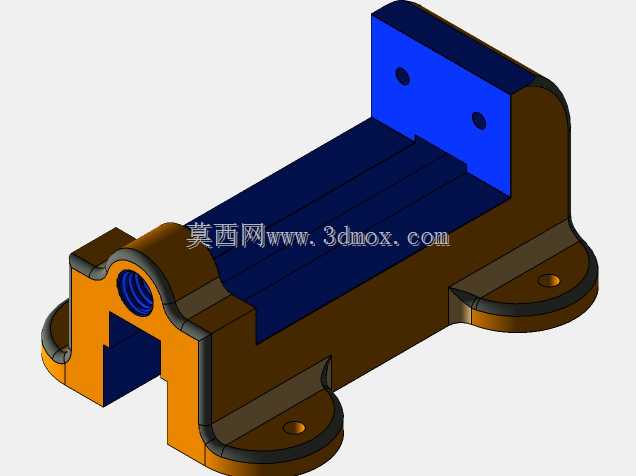

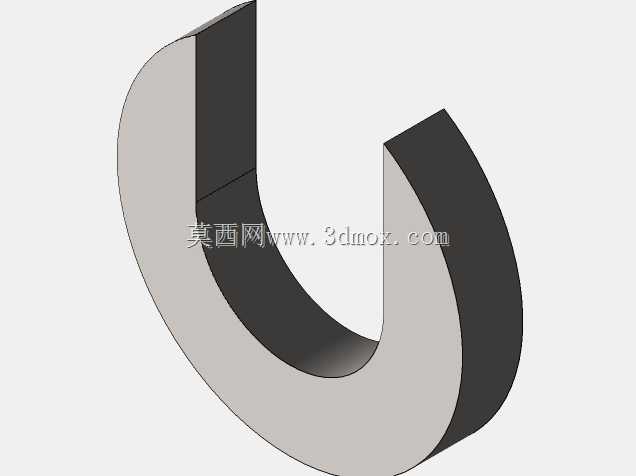

　　这套台钳结构的三维建模，核心围绕机加工工位的工件刚性装夹需求展开，整体拆分了固定钳身、活动钳身、丝杠传动座、底部安装法兰、钳口安装板等全部独立构造零件，每个配合面都预留了实际加工所需的公差余量，没有做理想化的零间隙贴合，完全贴合车间实际装配与使用的工况逻辑。从实际应用场景来看，这类台钳既可以适配普通钳工台的手工锉削、划线、装配作业，也能通过底部的安装孔直接固定在铣床、钻床、磨床的工作台上，承担中小型金属、非金属工件的切削加工装夹任务，不同工位的安装边界都在建模阶段做了适配：底部两侧伸出的带孔法兰盘，孔位间距匹配常规工作台T型槽的标准间距，法兰底面做了0.5mm的下沉精加工面，安装时可以保证钳身整体与工作台面完全贴合，

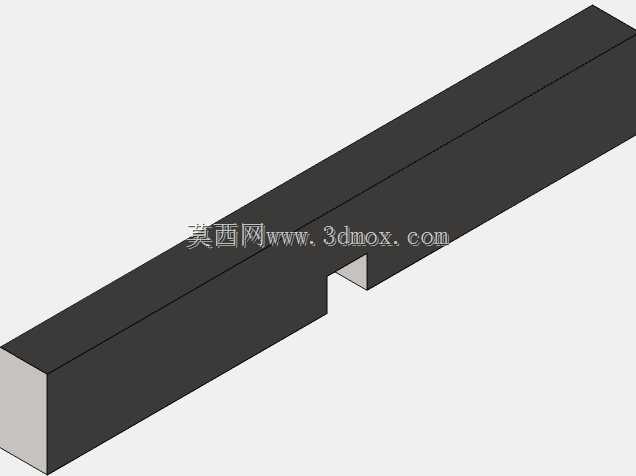

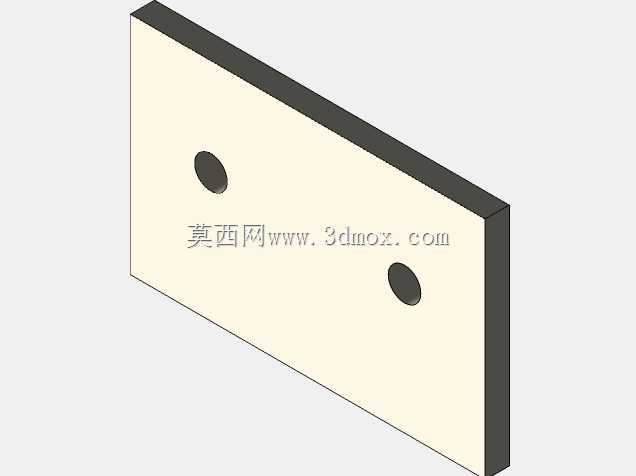

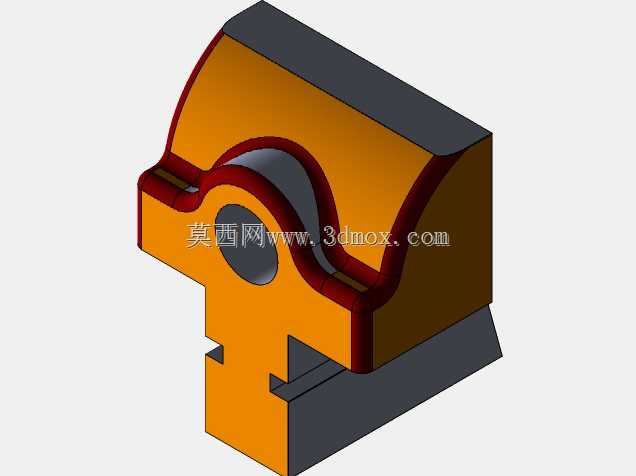

　　避免装夹受力后出现翘曲、晃动。设计思路上没有追求花哨的外观造型，全部以受力传导路径为核心排布结构：固定钳身的后侧立板直接承受夹持时的反向推力，因此立板与底座的衔接处做了大圆弧过渡加厚，避免应力集中导致的根部断裂；丝杠安装孔位于钳身前端的同轴座体内，孔位与钳身导轨面的平行度在建模时就做了基准约束，保证丝杠转动时活动钳身不会出现上下翘动，夹持过程中钳口始终保持平行。导轨部分采用了整体式的矩形导向结构，导向面长度覆盖活动钳身的全行程，相比短导轨结构，抗扭转能力提升明显，即使工件偏置夹持、受力点不在钳口中心，也不会出现活动钳身卡滞、偏转的问题。钳口安装板单独做成分体式结构，通过两个沉头孔固定在钳身立板上，后续使用中钳口磨损后可以直接更换，

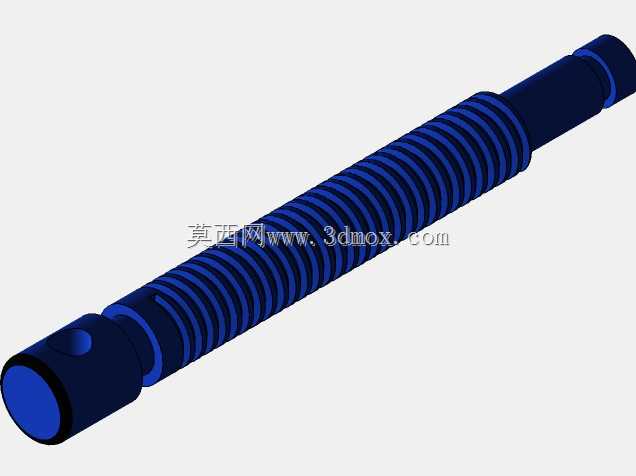

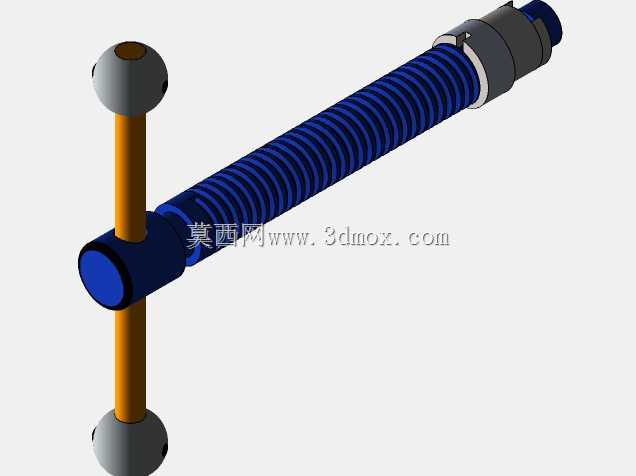

　　不需要整体报废钳身，维护成本更低；安装板的背面做了定位凸台，与钳身的凹槽配合，更换时不需要重新校准钳口的平行度，拆装效率更高。整体外形尺寸按照常规4寸台钳的工位适配范围设定，总长度控制在280mm左右，闭合状态下总宽度120mm、总高度110mm，最大开口行程100mm，既不会占用过多工作台面的操作空间，也能满足绝大多数中小型零件的装夹需求。底部安装法兰的厚度设为12mm，每个法兰上设置一个M10的安装沉孔，既可以用T型螺栓固定在机床上，也可以用膨胀螺栓固定在混凝土钳工台上，适配不同的安装场景。传动部分的建模还原了梯形丝杠的完整牙型，丝杠端部的手轮安装位做了方轴配合结构，相比平键连接能传递更大的锁紧扭矩，

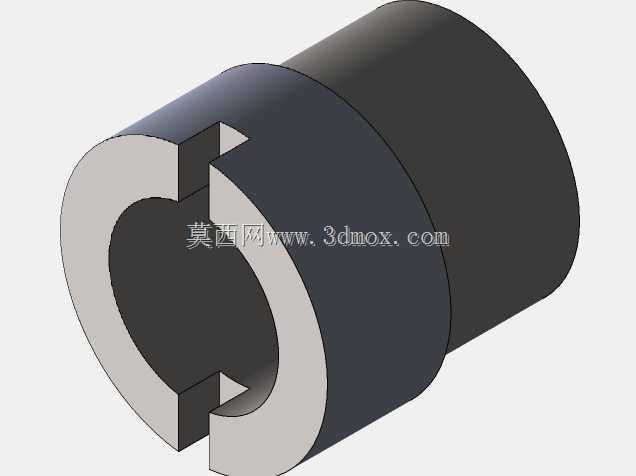

　　夹持重型工件时不会出现手轮打滑的问题；活动钳身内部的丝杠螺母座预留了铜套的安装间隙，实际生产中可以镶嵌耐磨铜螺母，延长丝杠副的使用寿命。所有零件的建模都采用了参数化的基准约束，后续如果需要衍生不同开口行程、不同钳口宽度的型号，只需要修改导轨长度、钳身宽度的对应参数，其余配合结构可以直接复用，能大幅缩短同系列产品的设计周期。从结构验证的角度，这套模型的各个壁厚都经过了受力校核，钳身主体的最小壁厚为8mm，受力集中的根部位置加厚到15mm，在保证整体刚性的前提下尽可能控制了铸件的重量，避免铸件壁厚不均导致的铸造缺陷。导轨面的边角都做了R2的倒圆处理，既避免热处理时的应力开裂，也能防止操作过程中划伤操作人员。
