六边形镂空网格圆柱过滤支撑构件

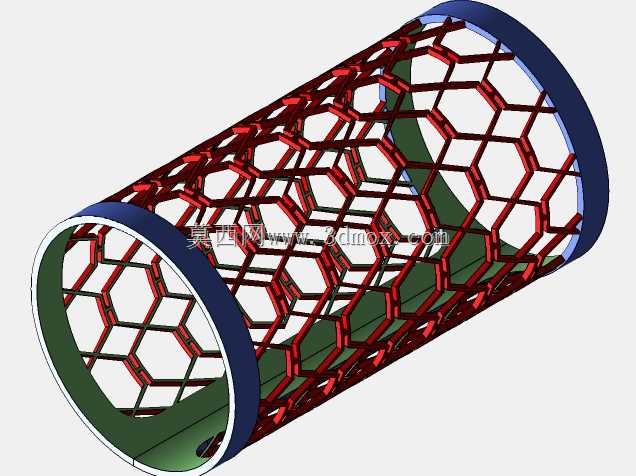

　　该构件为带六边形镂空网格的圆柱筒体，两端设置环形端边，内部可见同轴内层筒壁，整体用于过滤、导流或承载场景中的支撑与通流结构。从结构功能上看，外层红色六边形网格并非单纯装饰，而是承担周向与轴向载荷的承力骨架。六边形拓扑在相同开孔率下具备更均匀的应力分布，相比方形或菱形孔，能减少孔角应力集中，在流体反复冲刷、轻微振动或外部挤压工况下更不容易出现局部开裂。网格条带的宽度与厚度经过匹配，既保证足够通流面积，也维持筒体整体刚性。两端深蓝色环边用于安装定位，可与端盖、管路法兰或设备基座配合，限制筒体径向窜动并传递轴向压紧力。内层绿色筒壁与外层网格保持一定径向间隙，可作为导流面、密封配合面或第二层过滤支撑面，

　　使介质在穿过外层网格后沿环形空间稳定流动，避免直接冲击中心区域。在实际工程中，这类结构常见于流体过滤单元、通风整流栅、传感器防护套筒、轻质承载筒以及需要减重同时保留通透性能的机械部件。若用于过滤，外层网格可承托滤材或直接作为粗滤面，拦截较大颗粒；内层壁面可引导流体轴向通过，降低紊流带来的压力损失。若用于防护，网格可在不遮挡气流或液流的情况下保护内部敏感元件，两端环边则提供可靠固定界面。设计时需要先确定筒体的外径、有效长度和两端安装边宽度，这些尺寸直接决定能否装入既定腔室。外层网格的节距、杆件宽度和开孔方向应结合流量、压降与强度综合权衡：节距过小会增加重量并降低通流能力，节距过大则可能导致局部刚性不足或无法有效支撑滤材。

　　六边形网格沿圆柱面包覆时，展开面上的孔形需要随曲率修正，否则在三维曲面上会出现条带宽窄不均、相邻孔边不共面的问题。建模过程中可先建立单层六边形阵列，再通过包覆、弯曲或曲面投影方式映射到圆柱面，随后对网格杆件进行实体化并与两端环边合并。内层筒体与外层网格之间的连接关系需要明确：若二者为一体结构，应在交接处保留连续材料过渡，避免尖角造成疲劳源；若为装配关系，则需预留配合间隙并考虑定位台阶。端部环边的厚度通常大于网格条带，因为它要承受安装压紧力并承担装配基准功能。环边外圆可与外壳孔形成小间隙配合，端面可设置密封槽或压紧面；若工况存在振动，还可在环边上增加防转槽、定位销孔或卡扣特征。从流体角度看，六边形孔的边缘方向交错分布，

　　能够使通过的流体产生适度整流效果，相比直排长孔更有利于降低局部射流强度。网格条带若带有圆角，还可进一步减少涡流脱落和噪声。对于需要清洗或反吹的工况，光滑连续的孔边比细碎多孔结构更利于杂质脱落。结构强度校核时应重点关注三个区域：网格条带交叉节点、外层网格与端环交接处、内外层之间可能存在的连接位置。交叉节点虽然应力分布较好，但在受外压时仍可能成为屈曲起始点；端环交接处因刚度突变，容易在装配压紧时产生高应力；内外层若局部连接，连接点附近会出现刚度耦合，需要通过加宽过渡段或圆角缓解。该构件的外形边界以圆柱面包络为主，安装时主要占用径向空间和两端少量轴向压紧余量。选型或改型时，应先核对腔体内径、筒体有效长度、端边固定方式以及介质流向，再决定网格开孔率和是否保留内层筒壁。若用于高速流体场景，可适当加厚网格条带并增大孔边圆角；若以减重为主要目标，则可在满足刚性的前提下减小条带宽度并优化端边尺寸。整体结构体现了通透、减重与承力三者之间的平衡，适合在有限安装空间内完成支撑、过滤和导流复合功能。
