斯图尔传感元件异形曲面结构造型

　　该结构件的建模重点并不在于常规规则几何的堆叠，而在于两端非对称弧面与中间连接段之间的连续过渡。从实际使用角度看，这类外形常见于需要与被测表面、安装基座或流体通道形成贴合关系的传感部件，端部扩展面承担接触、定位或信号耦合作用，中间收窄段则用于避让周边结构、控制受力路径，并为内部走线、敏感芯体布置或支撑连接预留空间。

　　建模时首先要确定两端工作曲面的边界条件。端部轮廓并非简单圆形或矩形，而是带有圆角收边的类扇形面，边缘厚度沿周向变化，靠近中心连接区较厚，外缘逐渐变薄。这样的处理一方面可以降低边缘应力集中，避免装配压紧时出现局部崩边；另一方面也能在接触工况下形成更均匀的面压分布。若将端部直接做成等厚平板，虽然建模速度快，但在实际夹持或贴合时，边角会先接触，中部反而容易翘起，直接影响传感稳定性。

　　中间连接段采用圆滑收束的柱面过渡，截面尺寸明显小于两端扩展区。这种设计不是单纯为了造型，而是服务于安装边界控制。在设备内部，传感元件往往需要穿过隔板、支架孔位或狭小腔体，连接段直径决定了最小通过尺寸，两端扩展面则构成轴向限位面。建模过程中需要同时校核三个位置：端部最大外廓决定外部避让空间，连接段最小截面决定穿装能力，两端背面与安装面的贴合区域决定压紧点布置。若只关注外观而忽略这些边界，后续装配时很容易出现孔位能穿过但端部无法落位、或者落位后周边零件干涉的问题。

　　曲面连续性是该模型的另一项关键。两端面与连接杆之间如果采用尖角拼接，在数控加工或模具成型时会形成明显刀痕转折，也会在受力时产生应力突变。采用G1以上连续过渡后，表面光顺性更好，加工路径可以连续走刀，抛光或表面处理也更容易控制质量。对于需要密封或贴合的传感部件，连续曲面还能减少局部间隙，使密封圈或接触面压分布更稳定。

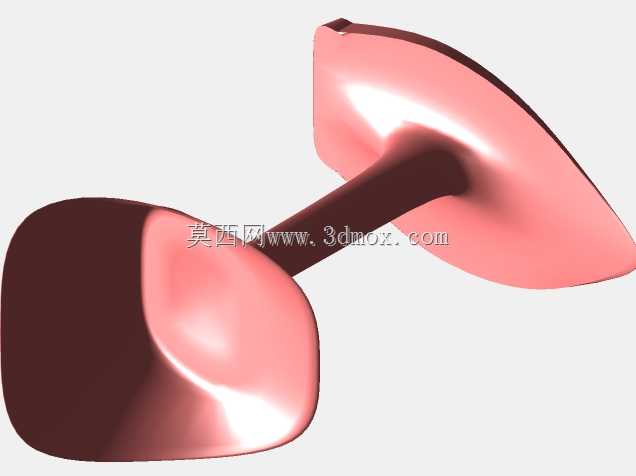

　　从结构功能上看，两端扩展面并不一定完全对称。图中两侧面在面积、曲率和朝向关系上存在差异，这意味着它们可能分别承担不同作用：一侧用于与安装基准贴合，另一侧用于感应面布置或外部对象接触。设计时不能把两端简单镜像处理，而应结合实际装配方向判断哪一面需要更高平面度，哪一侧允许更大拔模斜度，哪一边缘需要做避让倒角。

　　在尺寸控制上，应优先锁定连接段轴线与两端曲面中心的相对位置。轴线偏移会直接导致两端工作面对中不良，穿装后出现偏载。端部外缘到连接杆根部的过渡半径也需要统一规划，半径过小会削弱根部强度，半径过大则会侵占安装面有效接触区域。对于需要批量制造的件，还应在背面或非工作区预留拔模斜度，同时保证外观面不出现明显缩痕。

　　这类模型在工程应用中通常服务于检测、定位或信号采集场景，可能嵌入自动化设备、检测工装或专用仪器内部。它的价值不在外形本身，而在于通过曲面形态把接触、避让、限位和内部容纳几个需求整合到一个零件上。结构工程师在复用此类模型时，应先确认安装面法线方向、可通过孔直径、周边最小间隙以及接触面压要求，再调整端部曲率和连接段长度，而不是直接按视觉比例缩放。

　　建模完成后，还需要对模型进行分区检查：工作曲面重点看曲率是否连续、边界是否存在褶皱；安装贴合区重点看背面是否有足够平面区域；连接根部重点看圆角是否顺畅；外轮廓则用于生成设备内部的干涉包络。只有把这些工程约束落实到曲面构建中，模型才能真正用于后续装配校核、加工出图或样件验证。
