微型舵机嵌入式承载固定支座

　　该款适配SG51R规格微型舵机的承载固定支座，核心应用场景集中在轻量弹射装置、小型航模舵面驱动、桌面级自动化执行机构的舵机预装环节，解决微型舵机直接安装时受力面不足、定位偏移、运行晃动的实际问题。从现场装配的实际需求来看，这类微型舵机自身体积小、输出扭矩有限，若直接通过舵机耳片锁附在薄壁板材上，频繁正反转带来的交变载荷很容易拉扯安装孔位，长期运行后出现孔位扩松、舵机移位的情况，这款一体式支座就是为了分散这部分载荷而设计。

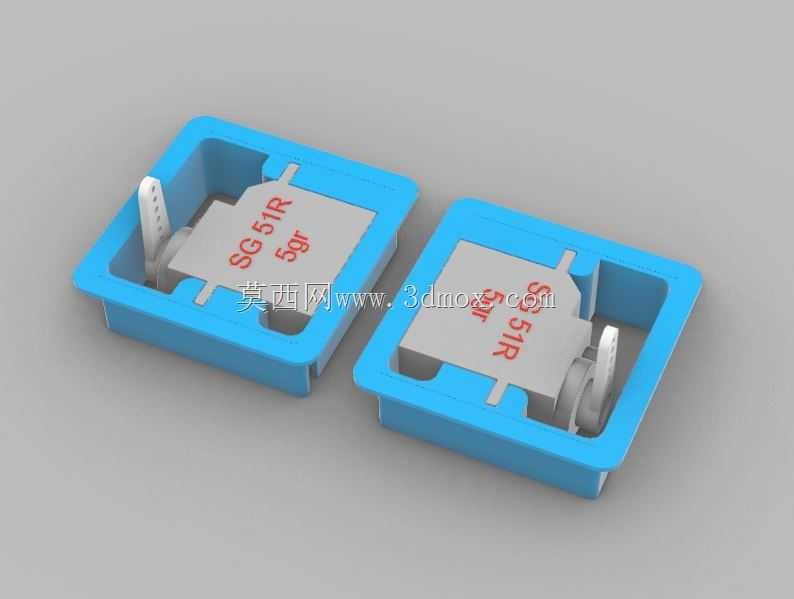

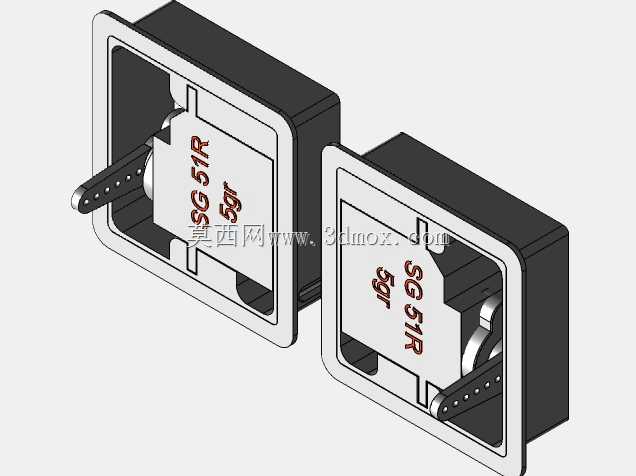

　　支座采用下沉式槽型腔体结构，腔体内部轮廓完全贴合SG51R舵机的方形机身，四周预留的限位筋刚好卡住舵机壳体的侧边，装入后舵机不会在腔体内发生周向转动，也不会沿输出轴方向窜动。腔体两侧开出对称的U型避让槽，舵机的输出摇臂和侧边走线可以直接从槽位伸出，不需要额外在支座上加工走线孔，装配时直接将舵机平推放入腔体即可，不需要额外的卡簧或者侧压块锁附，依靠腔体和舵机外壳的小间隙配合就能完成预固定，后续如果需要更换舵机，直接从槽位顶出即可，维护拆装效率比传统双侧锁附的支架高很多。

　　从安装边界来看，这款支座的外轮廓为方正矩形，底部为完整平面，可以直接贴合在安装基板上，既可以通过支座四周的预留孔位穿螺丝锁死，也可以直接用胶粘在轻量化的泡沫、薄塑胶基板上，适配航模、小型弹射玩具这类对重量敏感的使用场景。腔体的下沉深度刚好和舵机机身高度匹配，舵机装入后上表面和支座顶面基本齐平，不会突出支座表面影响周边其他零件的布局，输出轴的中心高度和槽位侧边的安装基准面保持固定差值，选型时只要确认基板上的安装孔位和支座外轮廓匹配，就不需要反复调整舵机的中心高，能直接保证摇臂和传动连杆的对接精度。

　　设计时特意在腔体的四个角位做了内凹避空，一方面是注塑生产时避免角落应力集中导致塑胶件开裂，另一方面舵机外壳的边角注塑圆角可以完全落入避空位，不会出现舵机放不到底的情况。支座两侧的槽位边缘做了加厚处理，摇臂摆动时即使意外碰到槽边，加厚的侧壁也不会轻易断裂，能承受舵机堵转时的侧向冲击力。和常见的两片式夹持舵机支架不同，这款一体式支座不需要组装多个零件，单件本身就是完整的固定结构，来料后直接放入舵机就能完成预装，在批量装配的产线上可以减少零件分拣和组装的工时，也不会出现多零件组装带来的累积公差。

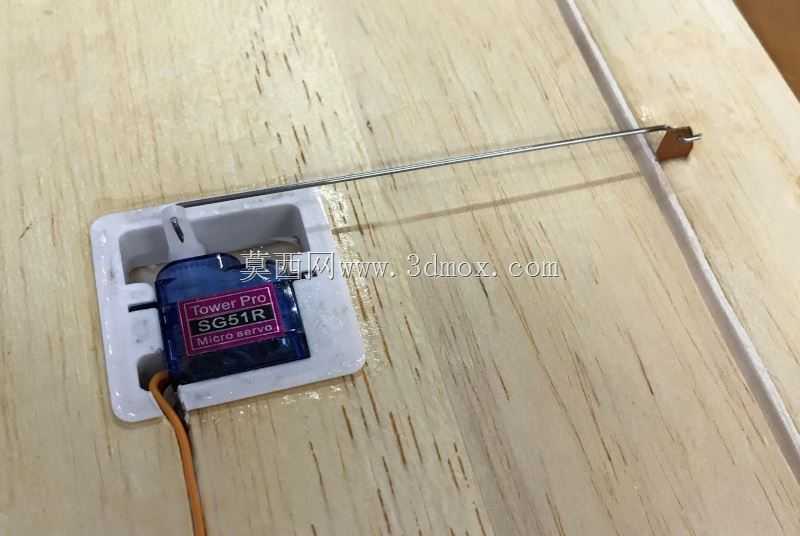

　　在Causemann类小型弹弓的弹射触发机构里，这款支座承担的是舵机定位基准的作用，舵机输出摇臂直接挂接弹射释放的卡扣，舵机每次动作的位置一致性直接决定触发力度和释放时机的稳定性，支座的刚性限位可以保证舵机长期反复动作后位置不偏移，不会因为舵机移位导致卡扣挂接不到位、触发失效的问题。在小型航模的副翼、升降舵控制场景中，这款支座可以直接埋入机翼的泡沫夹层内，方正的外轮廓和泡沫开槽的适配性很好，不需要额外打磨整形，埋入后支座和泡沫接触面大，舵机运行的振动可以均匀分散到机翼蒙皮上，不会像小型耳片支架那样把振动集中在两个小孔位上，扯坏泡沫结构。

　　从结构建模的角度来看，这款支座的建模逻辑优先保证腔体和舵机的配合公差，腔体内侧壁和舵机外壳的间隙控制在小间隙范围，既可以轻松装入舵机，又不会有明显的松旷量。槽位的宽度根据摇臂的最大摆动角度设定，预留出足够的摆动空间，不会在摇臂极限角度时发生干涉。支座的壁厚均匀，没有出现局部过厚导致注塑缩水的位置，所有转角都做了圆角过渡，既提升了零件本身的结构强度，也符合塑胶件的注塑工艺要求。底部平面的平面度要求控制在合理范围，锁附到基板上时不会因为支座本身翘曲导致舵机输出轴和安装面不垂直，进而引发连杆传动卡滞的问题。
