1800VA环形铁心大功率变压器结构

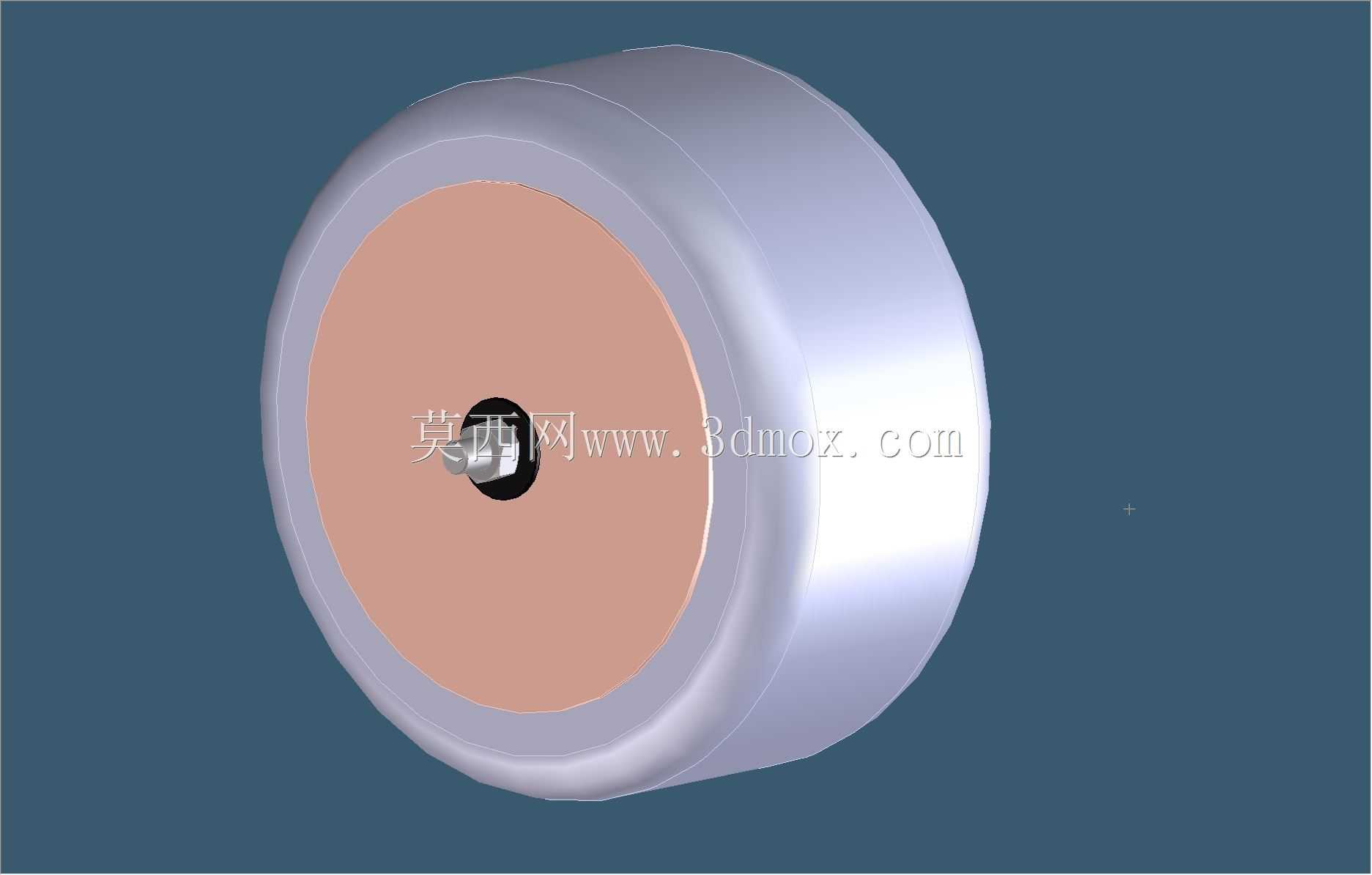

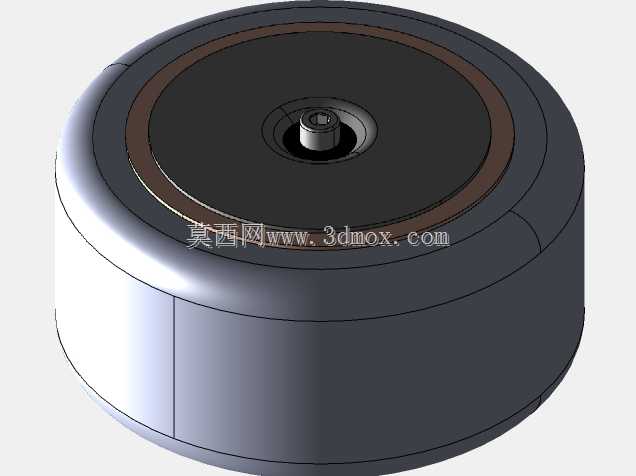

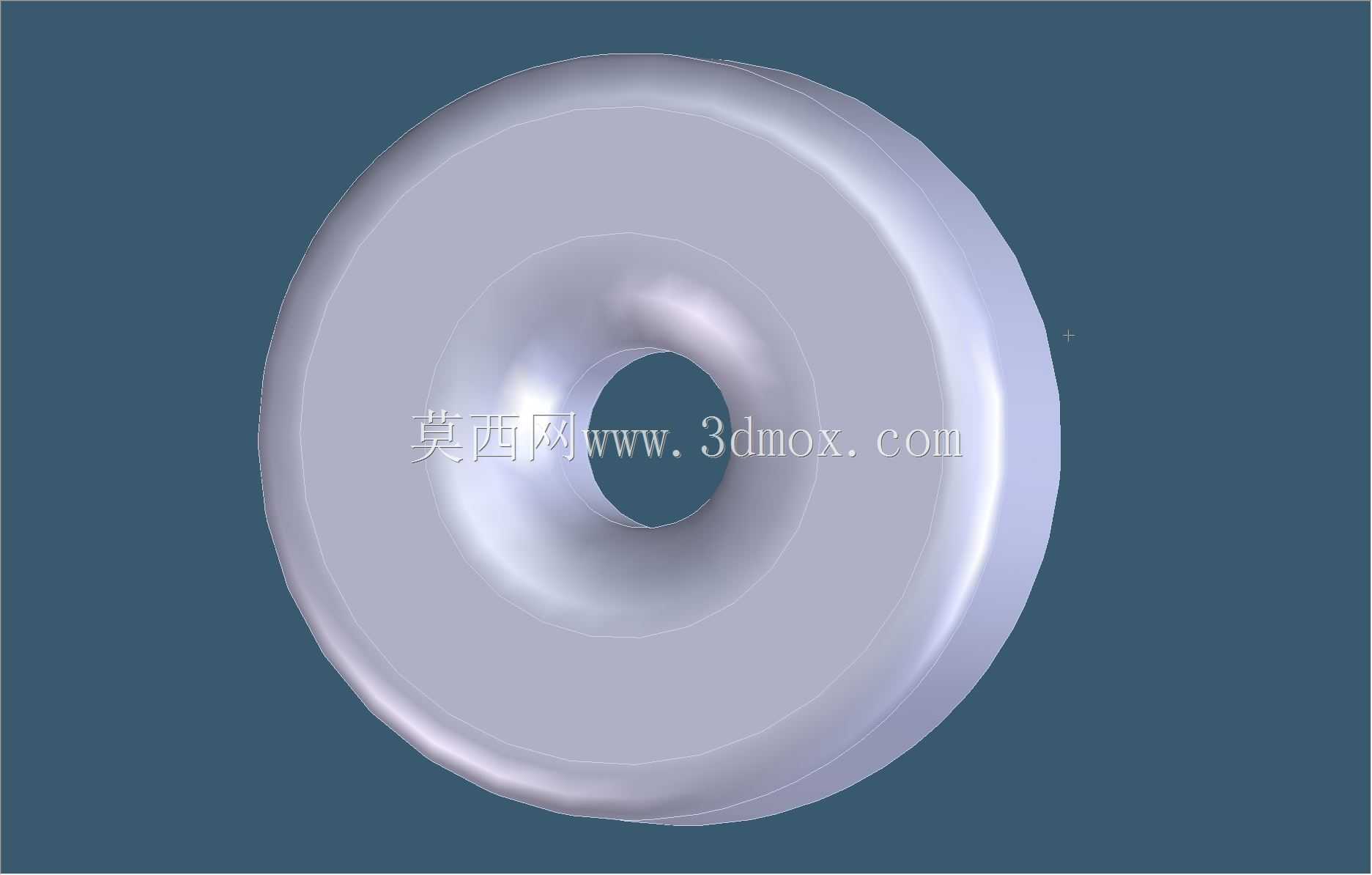

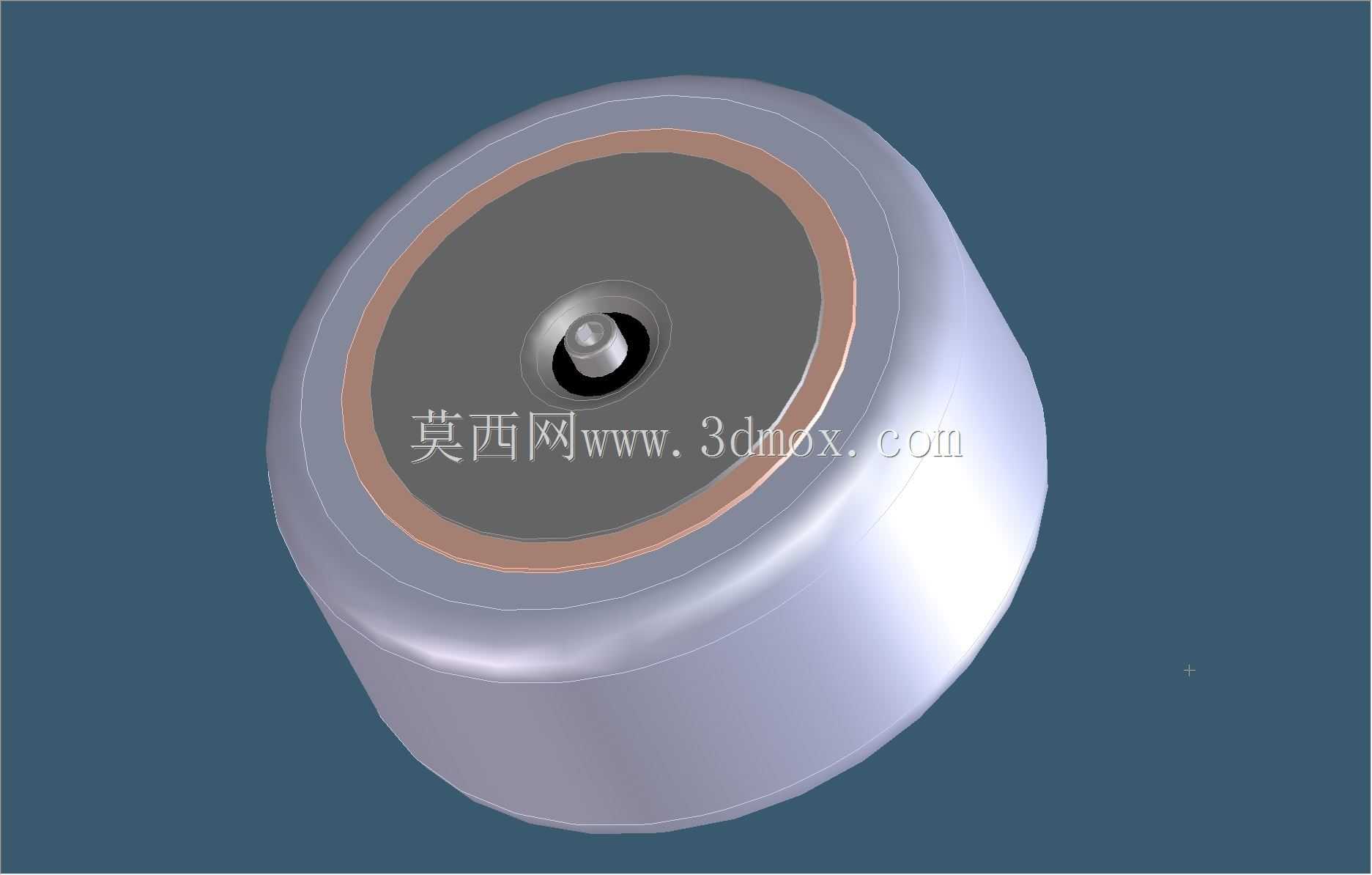

　　该模型呈现的是一台以环形铁心为磁路核心的大功率变压器，整体外廓接近矮圆柱，铁心直径约170mm，中心设置贯通式轴孔，既用于铁心定位，也可在整机装配时穿过紧固件或安装支柱。外圆周被绕组与包覆层连续包裹，端面可见环形分层结构：中心金属安装孔、内侧绝缘隔圈、环形铁心截面以及外侧绕组包封区。这种布局使磁路闭合在圆环内部，漏磁路径短，绕组围绕环形铁心均匀分布，相较叠片式结构更容易获得较低的空载电流和较紧凑的体积。

　　从设备用途看，这类变压器常用于需要隔离、变压或稳压供电的工业控制、音频放大、测试仪器、医疗设备及专用电源系统中。1800VA的容量决定了它不是信号级小器件，而是要承担持续功率传输的供电部件，因此在结构上必须同时考虑磁路效率、绕组散热、绝缘距离、机械固定和外部接线空间。模型把这些工程约束压缩在一个圆柱体内：环形铁心提供磁通路，绕组沿圆周形成对称负载，端面留出中心孔用于安装，外缘形成较平滑的包封面，便于后续加装底座、屏蔽罩、接线端子或温度保护元件。

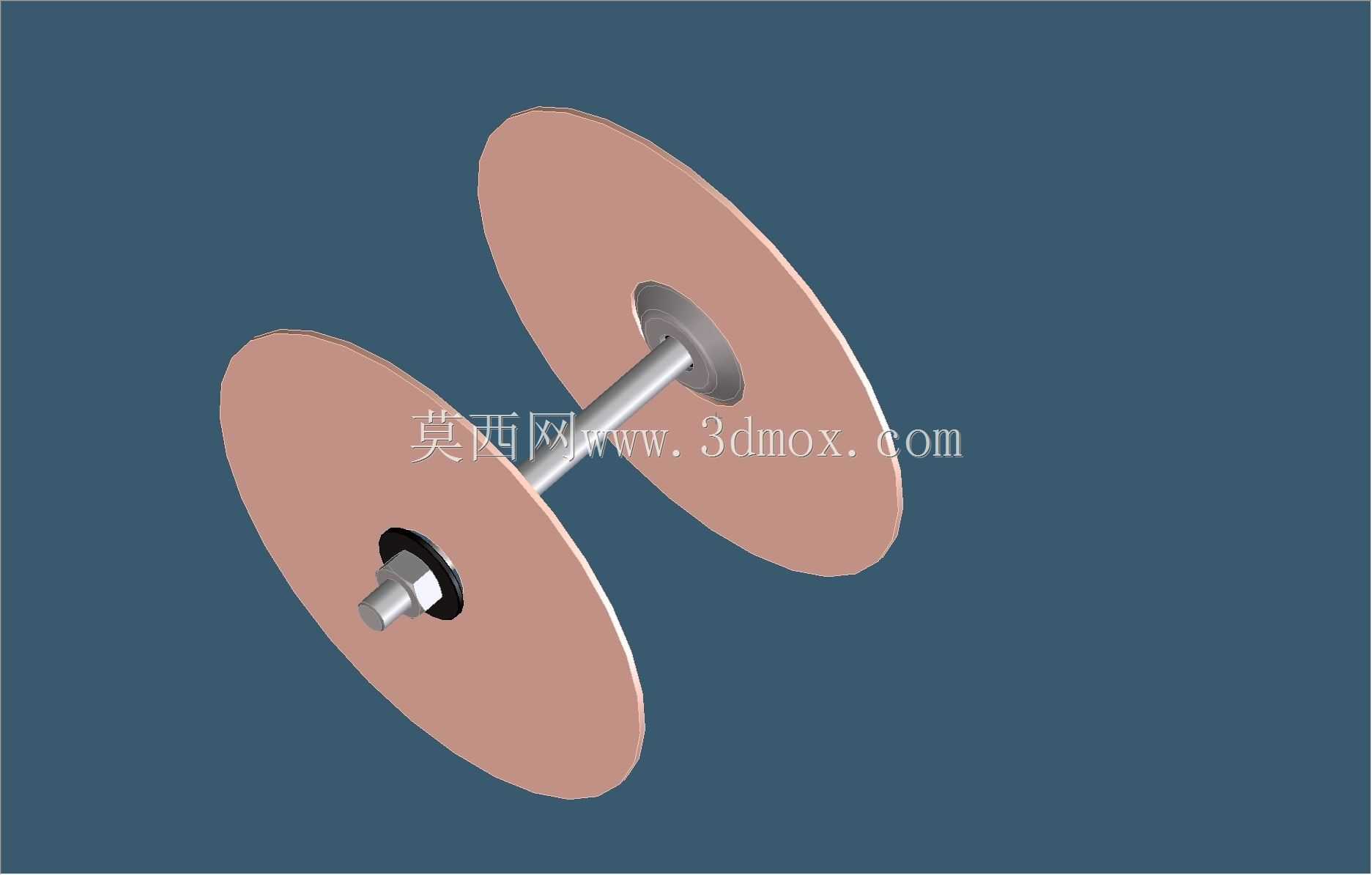

　　设计思路上，环形结构的优势在于磁通方向沿铁心卷绕方向连续通过，没有叠片变压器中明显的气隙和接缝，励磁效率较高。由于绕组需要沿圆环周向穿绕，模型中外层包封呈现连续回转特征，端面圆环边界清晰，说明绕组完成后需要通过绝缘带、浸渍层或外包封形成整体保护。中心孔不是简单装饰特征，而是关键安装边界：实际产品中可利用螺栓、压片或支架穿过该孔，将变压器固定在机箱底板、支架或散热板上。若安装面不平整，长期振动可能导致包封层磨损或绕组受力，因此在三维布局时应围绕中心孔预留压紧垫圈和绝缘垫片的空间。

　　外形尺寸方面，170mm铁心直径决定了整机径向占地，高度则受绕组线径、匝数、绝缘层厚度及外包封影响。模型端面显示绕组与铁心之间存在明显环形分界，这对应绝缘隔离和绕制余量。选型时不能只看标称容量，还要核算安装腔高度、径向散热间隙、接线端引出方向以及与周边金属件的安全距离。若设备内部存在强振动源，环形变压器虽然磁致伸缩噪声较低，但仍需通过弹性垫圈或环形压片固定，避免中心螺栓直接硬压造成绕组损伤。

　　散热设计同样隐含在外形中。矮圆柱结构具有较大的圆周散热面，自然对流条件下热量可从外包封面和上下端面散出；但如果被封闭在狭小金属盒内，温升会明显上升。结构工程师在布置整机时，应避免把发热器件紧贴变压器侧面，同时不要遮挡端面通风间隙。对于1800VA级别产品，绕组发热、铁心损耗和短时过载能力都会影响最终体积，模型所给出的环形比例可作为机箱干涉检查、支架设计和线束走向规划的基础。

　　从三维建模角度看，该类零件适合采用回转体与环形阵列相结合的方式建立：中心孔、绝缘圈、铁心截面和外包封均可通过同心圆轮廓旋转生成，再对端面分层材质进行区分。若用于装配评审，还应补充引出线、接线端子、温度开关或固定支架等外部特征，因为这些附件会直接决定实际安装边界。当前模型突出了变压器本体的几何关系，能够用于空间校核、外观展示、磁件布局讨论以及电源舱结构适配，尤其适合在设备早期设计阶段判断170mm级环形变压器是否能在有限腔体内完成安装、散热和接线。
