单节空气可变电容器结构设计

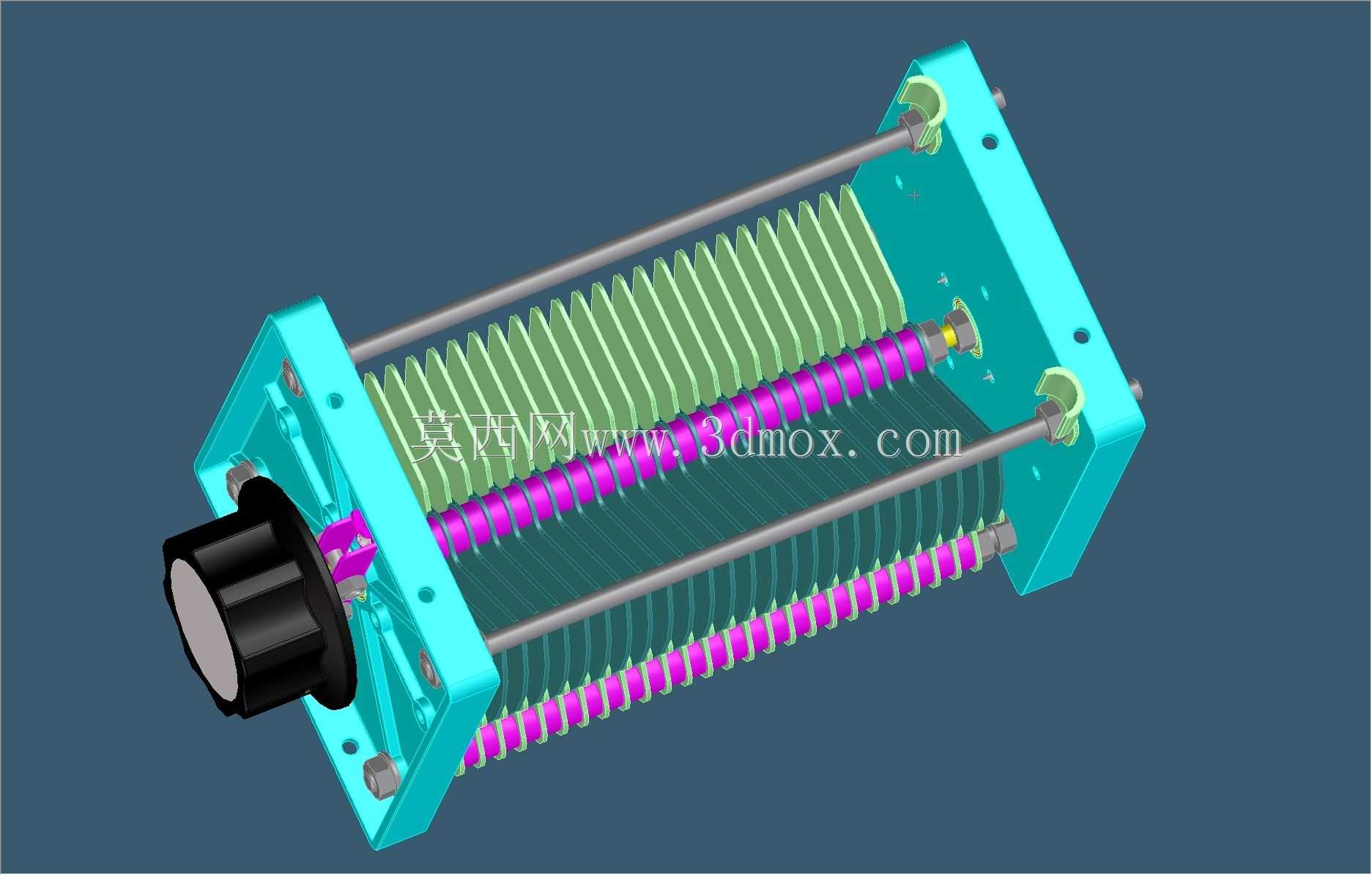

　　在高频功率放大与传输匹配回路中，调谐元件的机械稳定性和电容变化连续性直接决定回路谐振点的重复性。该单节空气可变电容器以空气作为主绝缘介质，避免了固体介质在高频高压下的介质损耗与老化漂移，适合在2kV级工作电压下承担回路调谐、阻抗匹配和负载耦合任务。其结构由两组交错排列的极板组成：一组为固定极板，安装在两侧支承板之间并保持确定间距；另一组为动片组，固定在转轴上，随端部旋钮转动而改变与定片的重叠面积。电容值并不依赖极板间距变化，而是通过有效重叠面积连续改变实现15pF至600pF的调节范围，这种方式在大容量可变电容中更容易保证转动平顺、接触可靠和容量曲线稳定。

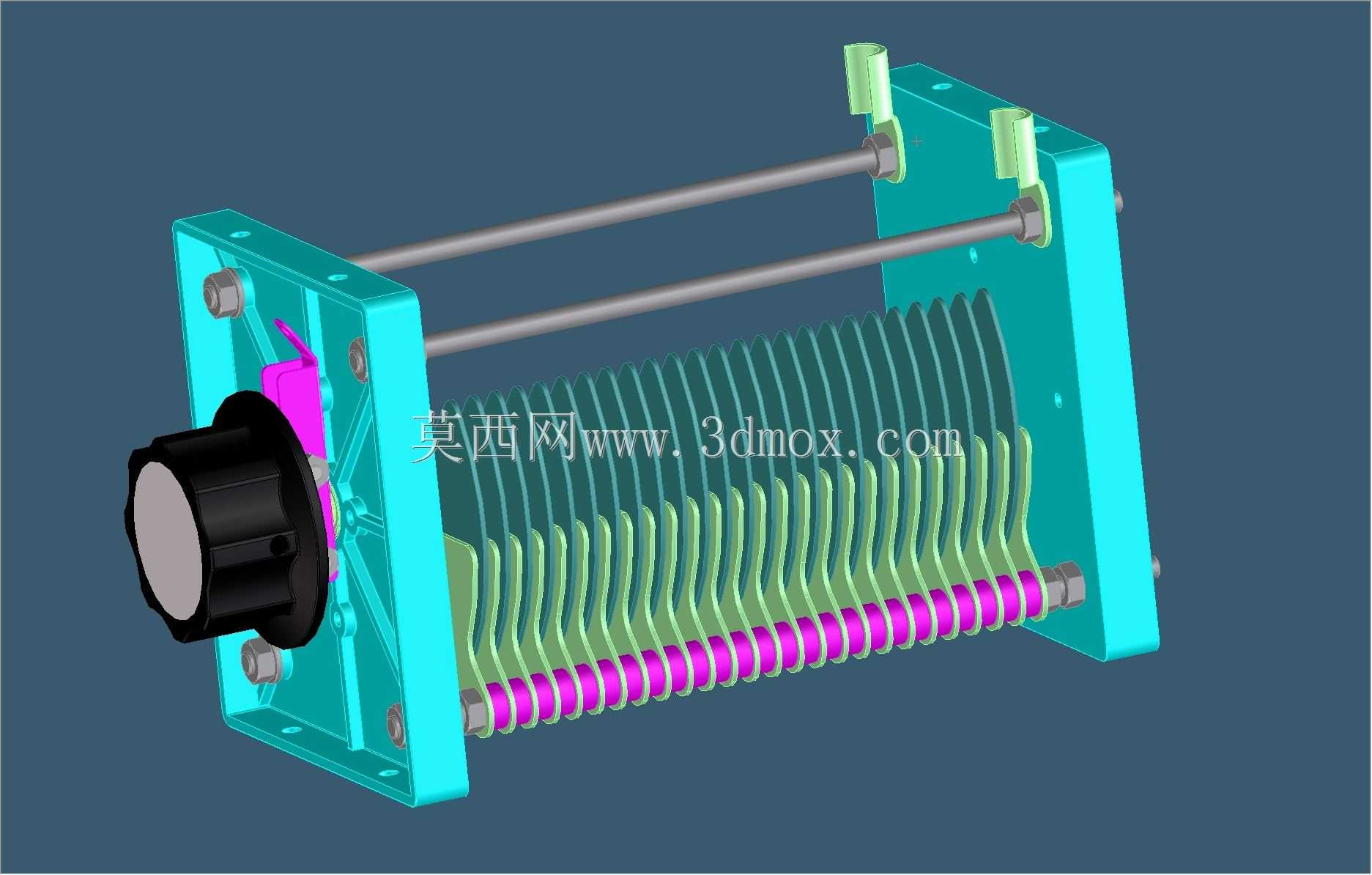

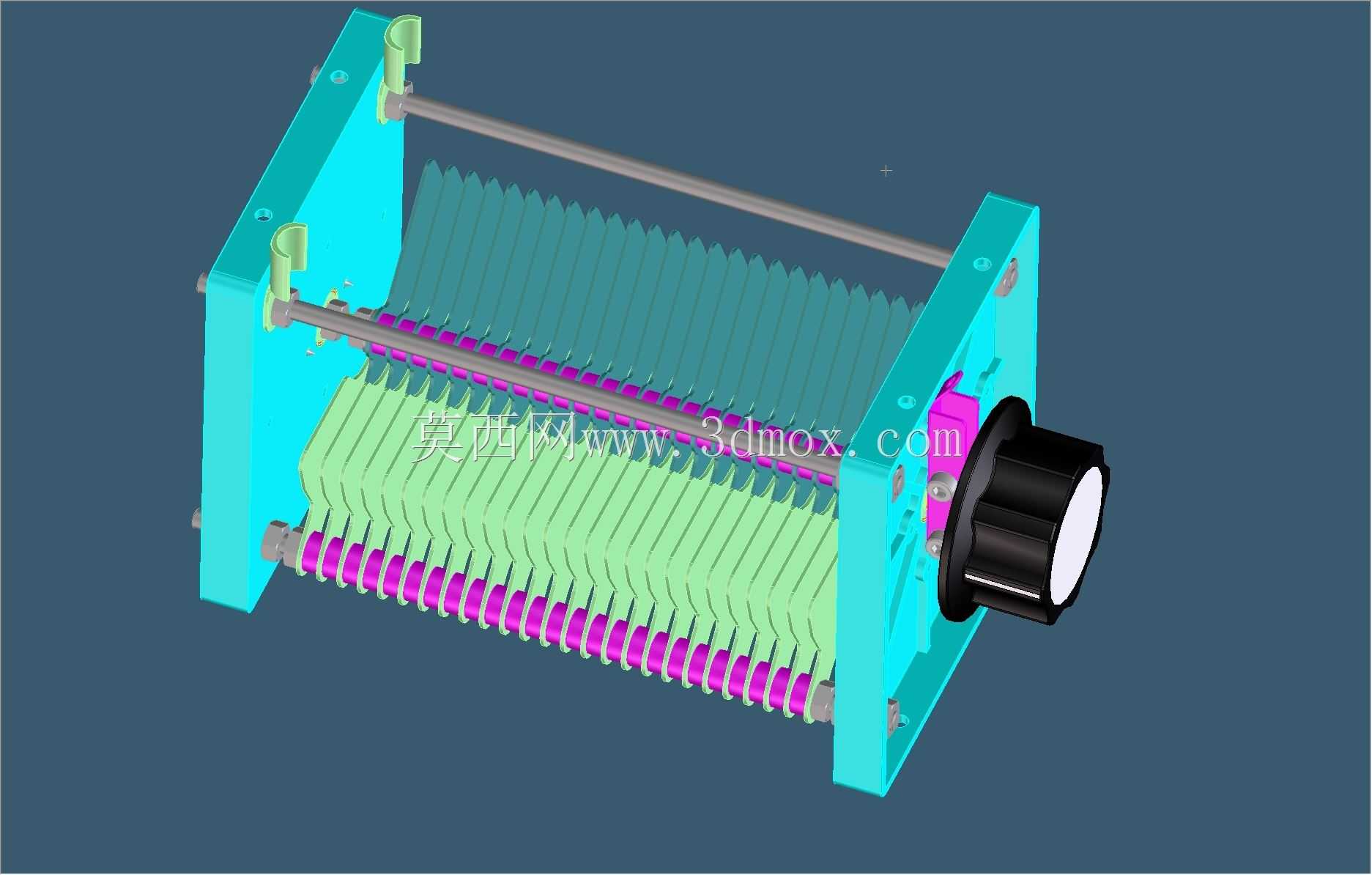

　　从整机布置看，两侧立式支承板承担全部轴向与径向定位作用。板上开设的安装孔既用于固定定片支撑杆，也用于转轴组件的定位，使多排极板在全长范围内保持平行。定片组通过多根绝缘支撑杆串接，支撑杆同时承担极板间隔控制功能，避免相邻定片在振动或温度变化时发生偏斜。动片组沿转轴按等间距排列，片与片之间设置绝缘隔套，保证每片动片的角位置一致。转轴两端由支承板上的轴承或轴套约束，端部旋钮提供手动调谐界面，旋钮直径和阻尼感需要兼顾微调精度与操作便利性，在大功率设备中通常还会配合刻度盘或锁紧机构使用。

　　设计这类元件时，首先要处理的是极板几何形状与容量特性的关系。若采用半圆或近似扇形片形，容量随转角近似线性变化，适合需要均匀刻度的调谐回路；若采用特殊曲线片形，则可在特定转角区间获得更精细的容量分辨率。模型中动、定片边缘均保持规则轮廓，装配后片间气隙均匀，这对降低局部电场集中十分关键。高压工况下，尖角、毛刺和片间错位都会成为电晕或击穿的起始点，因此极板边缘倒角、表面平整度以及装配同轴度需要在结构设计阶段一并考虑。空气介质虽然损耗小，但耐压受极片间距、空气洁净度和湿度影响，结构上应预留足够的电气间隙，并避免在高电位区形成狭长缝隙。

　　机械寿命主要取决于转轴支承、动片固定方式以及片间接触状态。动片随转轴频繁转动时，任何松动都会造成容量回差，使同一刻度位置在正反转时对应不同电容量。为减小回差，转轴与动片组之间通常采用可靠的周向固定，支承部位控制合理间隙，必要时加入弹性预紧或阻尼结构。定片组则要求支撑杆具有足够刚度，防止极板在运输、振动或热膨胀后产生弯曲。两侧支承板之间的跨距、支撑杆直径和转轴直径需要匹配：跨距越大，杆轴越容易挠曲，片间平行度越难保证；而杆轴过粗又会增加寄生电容和转动惯量。实际选型时应结合设备内部空间、调谐频率和允许的容量误差综合权衡。

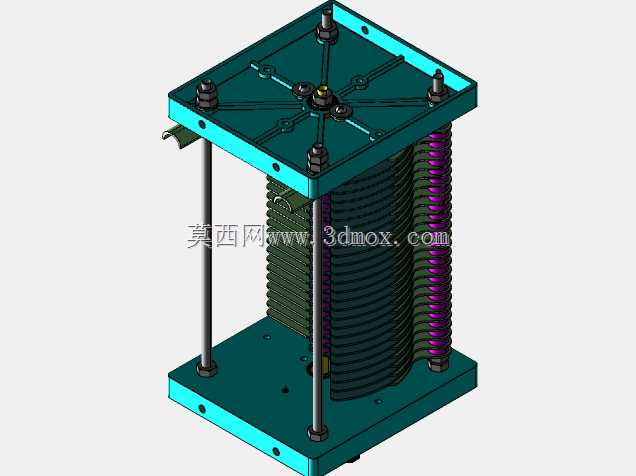

　　安装边界方面，该电容器为卧式轴装结构，主体呈长方体框架形态，两侧板可作为机械安装基准。设备面板或内部支架应提供与侧板孔位对应的安装面，并保证转轴轴线与面板开孔同轴，避免旋钮转动时产生附加弯矩。轴向尺寸需覆盖定片组、动片组、支承板和旋钮的总长度，径向尺寸则由极板半径、外伸支撑杆以及接线端位置共同决定。高频回路布线应尽量缩短与定片端的连接距离，动片端通常接低电位或机架，以减小人体感应和杂散参数影响。对于功率放大器输出级，电容器还应靠近电感或匹配变压器布置，使谐振回路面积最小化，降低辐射和耦合干扰。

　　从三维建模角度看，该结构适合采用参数化方式建立。先确定转轴中心线、两侧支承板基准面和极板阵列间距，再生成单片动片、定片和隔套，通过阵列与装配约束完成整体组合。这样做的价值在于：当容量范围、片数或片形需要调整时，可快速修改极板半径、重叠角和间距，重新校验干涉与安装尺寸。建模过程中需要特别关注动片旋转到最大容量位置时与定片的边缘间隙，以及最小容量位置时的残余重叠面积；前者关系耐压，后者影响最小电容和回路高频覆盖能力。接线片、紧固件和旋钮等细节也应纳入模型，因为它们会影响实际外形包络和面板装配。

　　在工程应用中，这类空气可变电容器常见于射频功放、天线调谐单元、阻抗匹配网络、试验电源和高频加热设备。与密封介质可调电容相比，其优势在于损耗低、耐压高、容量范围大、可调范围直观；不足是体积较大，对尘埃、湿度和振动较敏感。因此结构设计除满足电参数外，还要考虑使用环境：在开放式机架中需保持通风并避免金属粉尘落入片间，在移动设备中则需加强支承板固定和转轴阻尼。通过完整的三维结构表达，可以在加工前检查极板阵列、支承系统、旋钮操作和安装接口之间的协调关系，为后续样机装配、回路调试和设备选型提供明确依据。
