铝制密齿插片式散热基座结构

　　这类密齿铝型材散热件在小功率电源模块、工控主板、功率驱动板、通信终端和传感器封装附近很常见。它不靠风扇建立强制气流，而是把器件表面的热量通过基板传导到密集翅片，再由周围空气自然对流带走。结构看起来简单，但齿距、齿高、基板厚度和底部平面度都会直接影响接触热阻与对流效率，因此在三维建模时不能只按外观拉伸，必须把安装边界、接触区域和后续加工余量一并考虑。

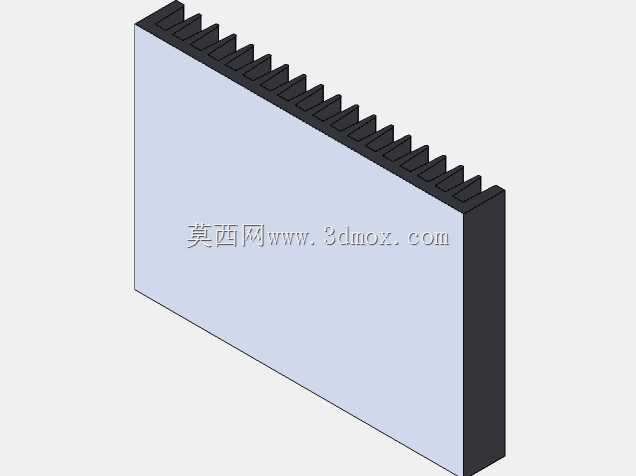

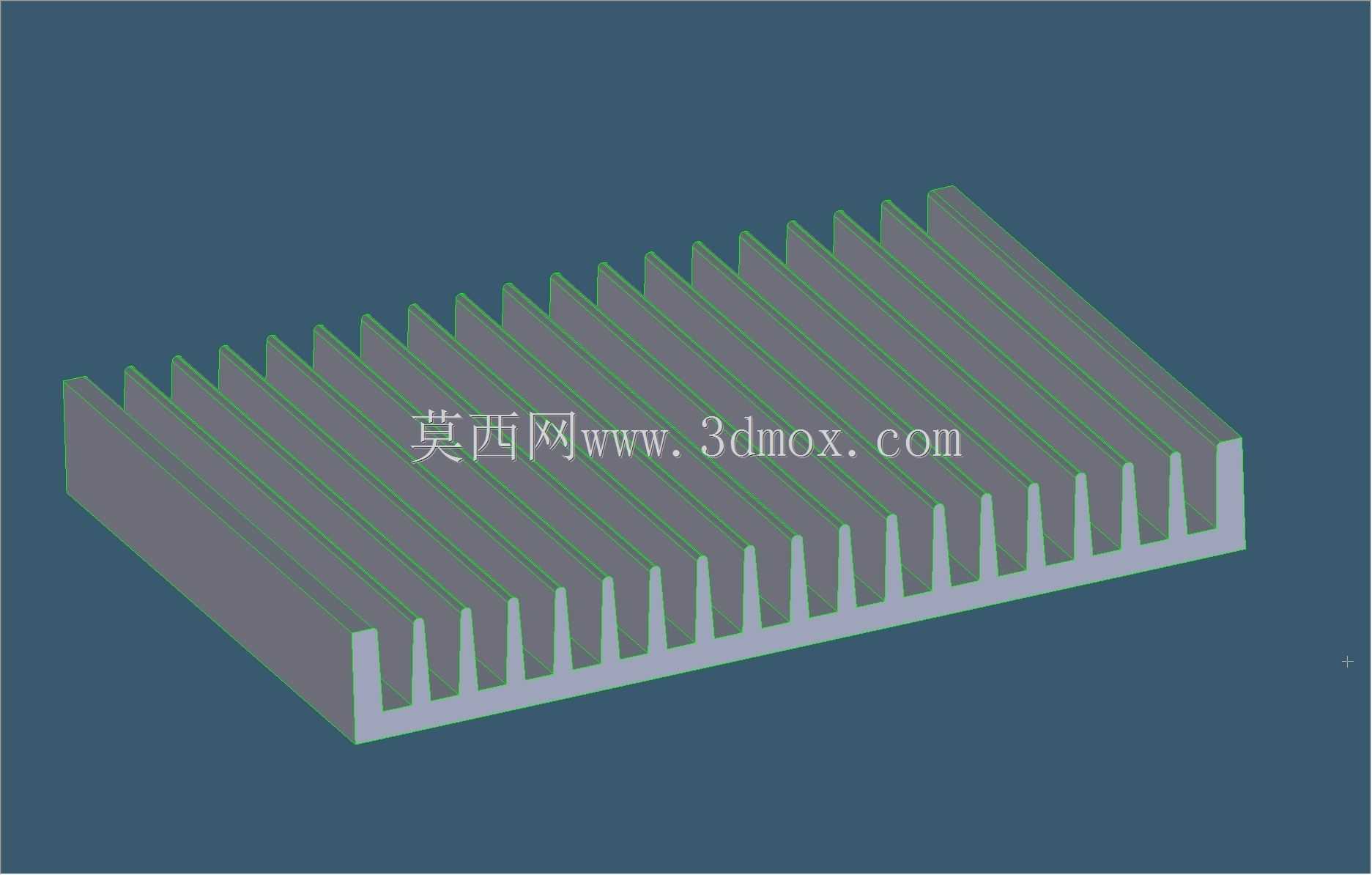

　　外形边界取250mm、140mm、25mm三个方向，属于横向铺开的薄型散热基座。长宽比较大，适合贴装在PCB板上方、机箱内底面或狭长发热区域。25mm的总高度决定了翅片不能无限制加高，否则在自然对流条件下齿间气流边界层会过早闭合，齿根附近换热变差，同时整体刚性也会下降。模型中采用连续平行翅片，齿间形成多条直通风道，空气受热后沿齿长方向上升，外侧冷空气从端部和齿间补入，流动阻力低于交错齿或封闭腔体结构。

　　从设计思路看，基板承担两项任务：一是与发热器件形成稳定接触，二是把局部热点迅速摊开。若基板过薄，热量会集中在热源正上方，远端翅片利用率低；若基板过厚，则增加重量和材料占用，对薄型安装空间不友好。该结构在25mm总高内保留了较完整的底部实体区，翅片从基板上整体伸出，既有利于铣削或挤出成型，也能避免薄齿根部应力集中。齿根处保留过渡圆角或微小拔模斜度，在实际加工中可降低刀具负荷，减少铝件挤压后的变形。

　　密齿布置的核心是在有限投影面积内扩大换热面积，但齿距不能一味缩小。自然对流场景下，齿间需要保留足够的空气通道；若齿片过密，热空气容易在槽内滞留，外侧翅片虽然面积大，实际换热贡献却有限。该模型的翅片沿250mm方向平行排列，适合热源沿长边分布的模块，例如一排MOS管、LED灯条或长条形功率电阻。若热源集中在中心区域，还可在建模阶段评估是否在基板背面增加局部加厚区，或在器件对应位置预留铣平区域，以保证贴合度。

　　安装边界需要重点控制。底面作为热接触面，应保持连续平面，避免螺钉头、凸台或加强筋侵入接触区。若采用螺钉固定，孔位通常布置在基板外缘或翅片之间的实体区，锁紧后不能让基板产生明显弯曲。对于250mm长度的铝件，螺钉间距过大会导致中间翘起，间距过小又会占用散热面积；实际布局时要结合器件位置、机箱孔位和PCB禁布区统一确定。模型中翅片顶端为自由端，侧向受力能力有限，不适合作为承重面或按压定位面，装配时应避免工具压在齿顶造成倒齿。

　　材料选铝主要是因为导热性能、重量和加工成本之间平衡较好。铝型材挤出后可以通过切割、铣端面、钻孔和攻丝完成成品，必要时再做阳极氧化，表面氧化层对辐射散热有一定帮助，但对接触底面仍需机加工保证平面度。若用于更高热流密度器件，底部可另行嵌入铜块或热管，但这会改变结构高度和装配方式；当前这种一体铝挤结构更适合批量、低成本、低维护的被动散热场景。

　　在设备内部使用时，还要考虑周围空间。散热件上方不宜被线缆、钣金盖板或其他板卡完全封死，侧面也应留出空气补入通道。若机箱为密封结构，自然对流会被削弱，此时需要把散热件作为系统热路径的一部分，与壳体导热贴合并重新计算齿片参数。对结构工程师而言，这个模型的价值不只是一个外观件，而是把热源位置、接触压力、气流方向、加工工艺和安装空间耦合在一起的热管理部件。建模时保留翅片厚度、齿槽宽度、基板厚度和安装孔位为可调整参数，后续在不同功率、不同器件布局下就能快速派生方案，而不必每次从零重建。
