运动相机配套翻领式麦克风夹持支架

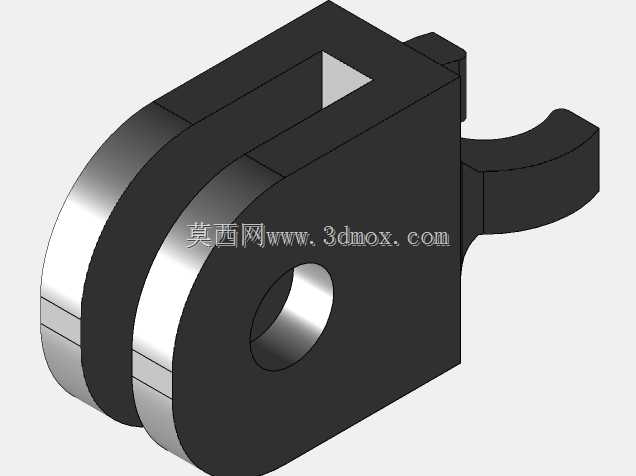

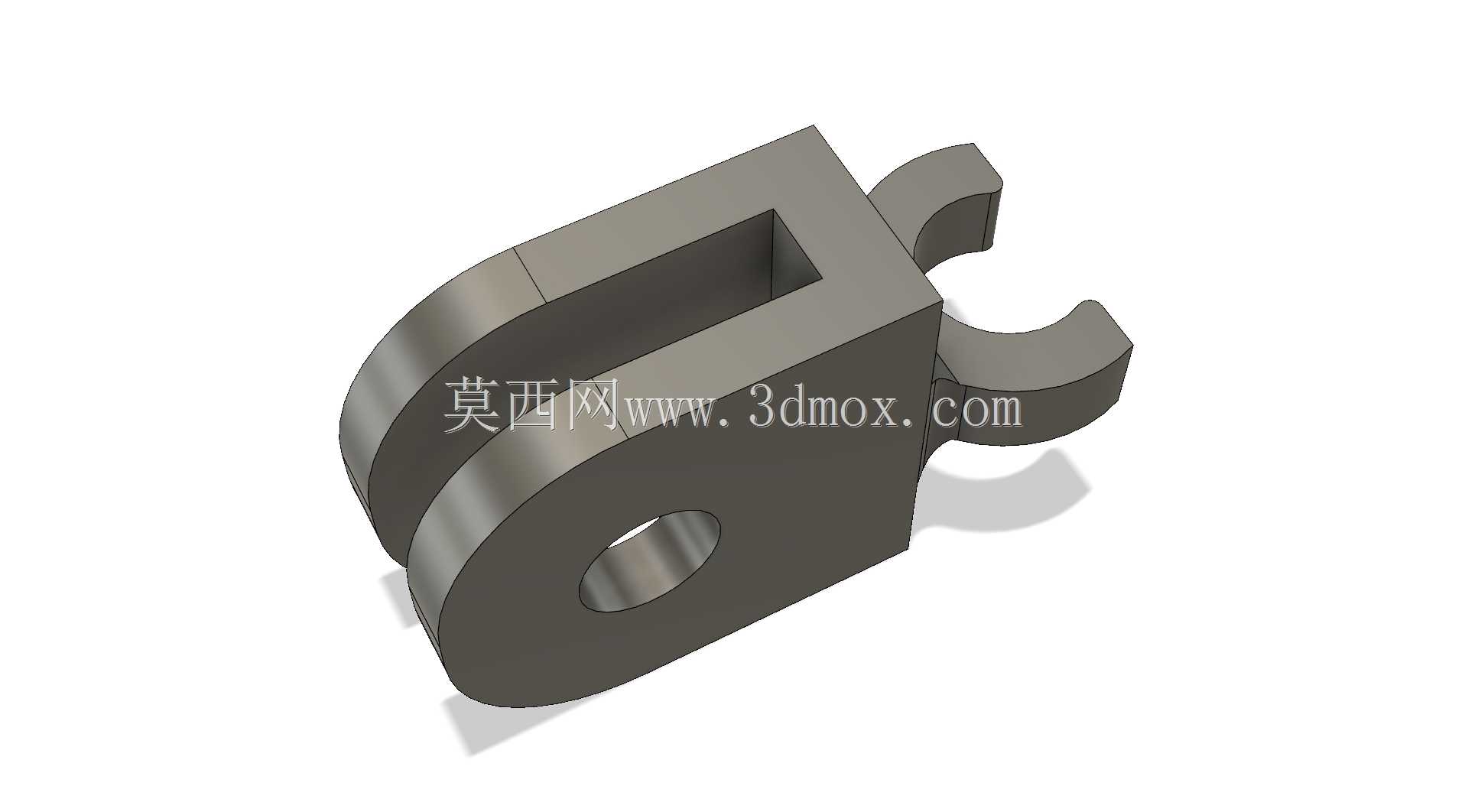

　　这款夹持类辅件的核心定位，是解决运动拍摄场景下外置拾音设备的随身固定问题，尤其适配头盔、背包肩带、衣领翻边这类厚度有限、需要快拆快装的附着基面。从结构上拆分来看，零件主体由带通孔的铰接基座、上方的矩形限位槽、侧方伸出的双圆弧卡爪三个功能段组成，各段之间没有额外装配缝隙，为一体化加工或3D打印成型提供了便利。

　　侧方双爪的开口弧度并非随意绘制，而是参照常见领夹式麦克风的尾部圆柱直径做了匹配设计，圆弧内侧预留了微量过盈量，当麦克风柱身压入卡爪后，依靠材料自身的弹性变形即可形成抱紧力，正常跑动、头盔转向带来的振动不会让拾音设备松脱；同时双爪之间留有足够的避让间隙，不会挤压到麦克风尾部的出线位置，避免线材被反复弯折出现内芯断裂。

　　基座上的横向通孔是整个支架的安装铰接核心，孔位的轴线与卡爪开口方向呈垂直布置，安装时可穿过标准规格的螺栓或快拆销，与GoPro原厂接口的三齿叉片形成转动副。孔的端面做了轻微的沉台倒角，一方面能在装配时自动导向，让销轴快速对中，另一方面也能去除加工后的锐边，避免反复转动时刮擦配合件的表面。孔壁与销轴之间建议预留0.1至0.2毫米的间隙，既保证转动时无卡滞，又不会因间隙过大出现支架点头晃动的问题。

　　基座上方的矩形槽主要承担限位与减重双重作用，槽体的四个内角均做了圆角过渡，避免应力集中——如果采用PLA、ABS这类熔融沉积工艺打印，直角内角位置很容易因层间结合力不足出现开裂，圆角过渡能让丝材走向更连续，大幅提升零件的抗冲击能力。槽底的厚度经过权衡，过薄会导致铰接孔处的支撑强度不足，拧紧销轴时容易出现形变；过厚则会徒增整体重量，贴在头盔侧面时会打破左右配重平衡，长时间佩戴产生坠重感。

　　在实际骑行、滑雪这类运动场景中，支架的安装边界需要重点确认：当铰接螺栓锁紧后，支架整体向卡爪侧伸出的长度不宜过长，否则头盔发生磕碰时，卡爪会形成额外的受力支点，把冲击力直接传递到麦克风外壳；当前模型的伸出比例控制在合理区间，碰撞时卡爪会优先发生弹性形变卸力，不会硬顶损伤拾音设备。同时基座背面为平整贴合面，贴装在头盔弧面时，可在背面粘贴薄泡棉胶层，既可以补偿曲面的弧度差，又能避免硬质塑料直接摩擦头盔漆面。

　　从设计思路的细节来看，零件没有添加多余的装饰性曲面，所有外轮廓面均为直面与圆弧面组合，这种设计大幅降低了小批量自制的门槛：即便使用桌面级FDM打印机，也无需添加大量支撑，仅需在卡爪下方添加少量稀疏支撑即可完成打印，打印完成后去除支撑的工作量极小。如果采用数控铣削加工，方块状的毛坯可直接用台钳夹持，一次装夹就能完成基座平面、铰接孔、卡爪轮廓的大部分加工工序，二次装夹仅需处理背面的平整面，加工效率很高。

　　在走线规划上，卡爪的开口方向特意避开了铰接基座的旋转中心，当支架调整俯仰角度时，麦克风线材不会被基座与GoPro接头的夹片夹住，线材可顺着卡爪侧面自然引出，预留的转动余量足以覆盖从水平收声到垂直向下的全部常用角度。针对户外使用可能遇到的低温环境，若选用尼龙材料进行打印或机加工，卡爪的抗脆断能力会进一步提升，即便在零下温度环境中频繁拆装麦克风，也不会出现卡爪断裂的问题。

　　整个零件的壁厚设计遵循了等壁厚原则，基座侧壁、卡爪根部、槽体边缘的厚度差控制在较小范围内，注塑成型时不会因壁厚不均产生缩水、凹痕等缺陷；如果后续需要量产开模，当前的结构已经预留了足够的拔模斜度空间，仅需对侧壁做轻微拔模处理即可满足注塑工艺要求，无需大幅改动整体结构。
