工业吹雾号气动发声装置结构设计

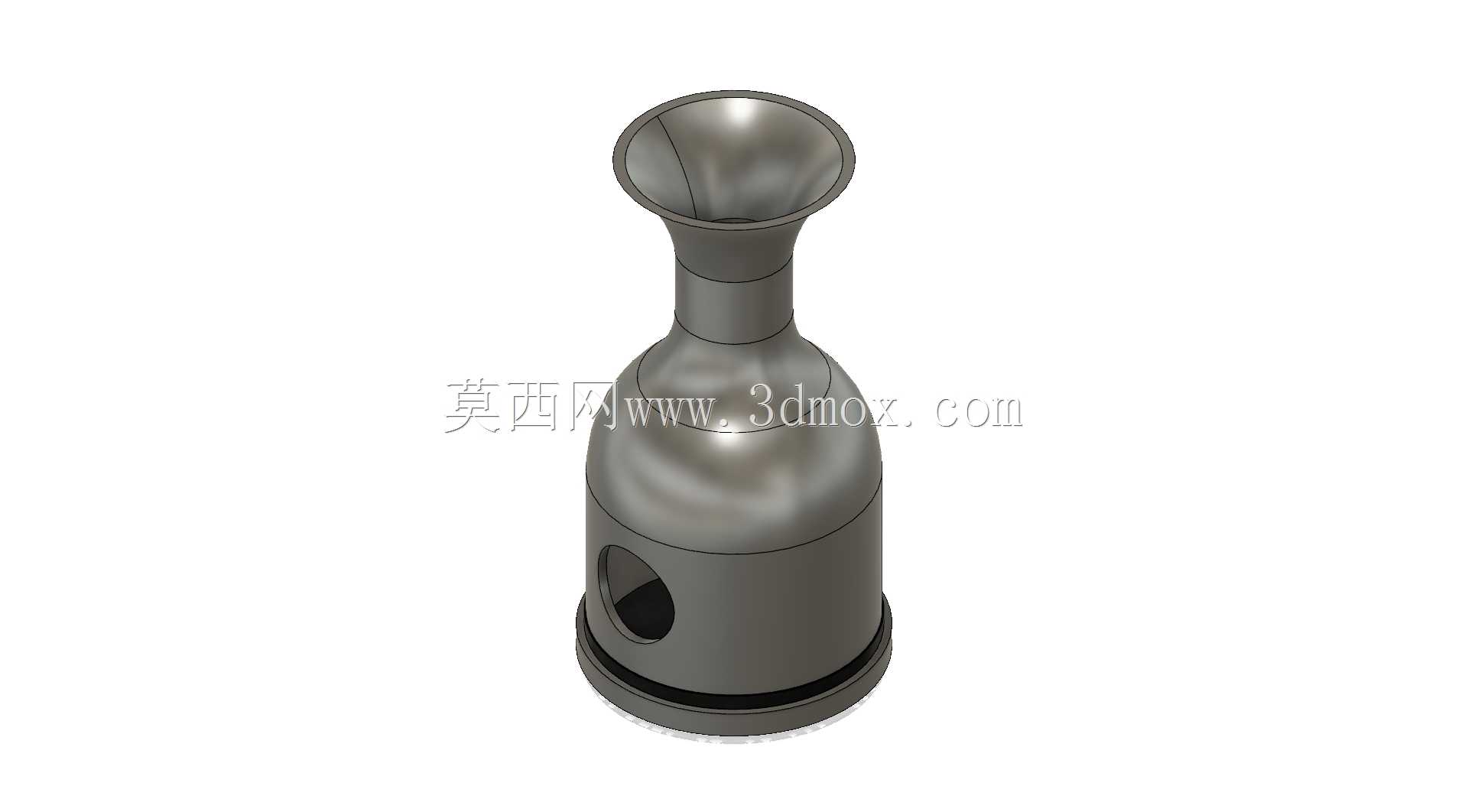

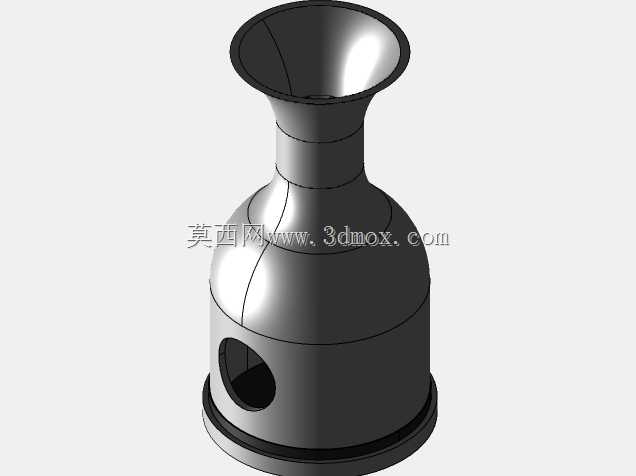

　　在工业现场的气动警示、流体吹扫以及小型发声装置的应用场景里，这类吹雾号结构常被集成在设备的气路末端，既可以通过压缩空气的高速流动产生稳定的警示声响，也可在部分工况下配合气流完成局部的雾状介质喷射。从结构本身来看，整体采用同轴回转体的布局思路，底部为直径相对较大的基座腔体，向上通过平滑过渡的锥段收窄，最终在顶端形成扩口式的出声/出雾结构，这种流道设计能够在较低的供气压力下获得更高的气流流速，同时减少气流在腔体内部的涡流损耗。

　　基座侧面开设的径向通孔是核心的气路接入位置，在实际装配时，该孔可直接对接标准气动快插接头或者外螺纹气管，安装边界需要预留至少等于基座半径的侧向操作空间，方便气管的插拔与密封件的更换。基座底部的环形凸台属于定位结构，在将吹雾号固定在设备面板或者支架上时，该凸台可以嵌入对应的安装孔内，限制装置的径向窜动，配合端面的密封圈还能实现安装面的气密封堵，避免腔体内部的压力从装配缝隙泄漏。

　　设计阶段最先确定的是顶端扩口的锥角参数，锥角过大时气流离开喉部后会快速扩散，声压级会出现明显衰减，锥角过小则会导致气流阻力上升，相同供气压力下的发声效率下降。经过多轮流场仿真验证，最终采用的渐扩线型能够让气流在扩口段保持稳定的层流边界，既保证了声响的传播距离，也让出口处的气流分布更加均匀。中间的连接颈段并非简单的等径圆柱，其壁厚经过了针对性的优化，在保证整体结构刚性的前提下尽可能降低壁厚，一方面可以减少装置整体的重量，降低安装支架的负载，另一方面也能避免腔体壁面在高频气流激励下产生共振，消除多余的异音。

　　下部的储压腔体是整个装置的稳压核心，进入腔体的压缩空气会在这个较大的空间内完成压力均衡，避免供气压力的小幅波动直接传递到喉部，导致发声或者喷射状态出现断续。腔体的内壁全部采用光滑过渡的曲面，没有突兀的直角或者台阶，这种处理方式不仅降低了气流的沿程阻力，也让腔体内部不容易积存冷凝水或者介质杂质，日常维护时只需要从侧向的进气孔通入压缩空气反向吹扫，即可完成内部清洁。

　　从安装适配性的角度来看，该结构的整体外轮廓没有突出的棱角，所有的外表面连接处都做了圆角处理，在设备内部布线、布管密集的场景下安装时，不会刮伤相邻的气管或者线缆。基座的外径尺寸适配常见的面板安装开孔规格，不需要额外制作定制化的转接法兰，直接通过底部的锁紧螺母即可完成固定，安装高度方向的尺寸经过压缩，能够适配空间局促的设备侧壁安装场景。

　　在功能拓展层面，该腔体结构只需要更换喉部的内嵌件，就可以切换不同的工作模式：更换为小直径喉部嵌件时，气流流速提升，可作为高分贝的气动警示号使用；更换为带导流槽的嵌件时，接入带雾化介质的气路即可实现精细喷雾效果，满足局部加湿、喷涂或者降尘的使用需求。整个装置没有活动的机械零部件，依靠纯气流结构实现功能，不存在运动件磨损的问题，长期在多粉尘、高湿度的工业环境下运行也能保持稳定的性能，故障率远低于带机械振膜的同类发声装置。

　　结构的壁厚分布遵循了承压件的设计逻辑，基座腔体作为主要的承压部位，壁厚略大于上部的扩口段，在额定工作压力范围内，腔体的形变处于弹性区间，不会出现永久变形。所有的外部棱边都做了倒钝处理，符合工业设备的安全设计规范，操作人员在设备周边进行检修作业时，不会被尖锐的边缘划伤。材质选择上适配常规的金属或者工程塑料加工工艺，回转体的主体结构可以直接通过棒料车削完成加工，侧向的进气孔通过普通钻削工序即可成型，不需要复杂的五轴加工，量产时的加工成本和工艺难度都处于较低水平。
