电气控制用锁具适配基座结构设计

项目分类:通用五金配件 发布时间:2022-03-28 ID:593059
  • 电气控制用锁具适配基座结构设计
  • 电气控制用锁具适配基座结构设计

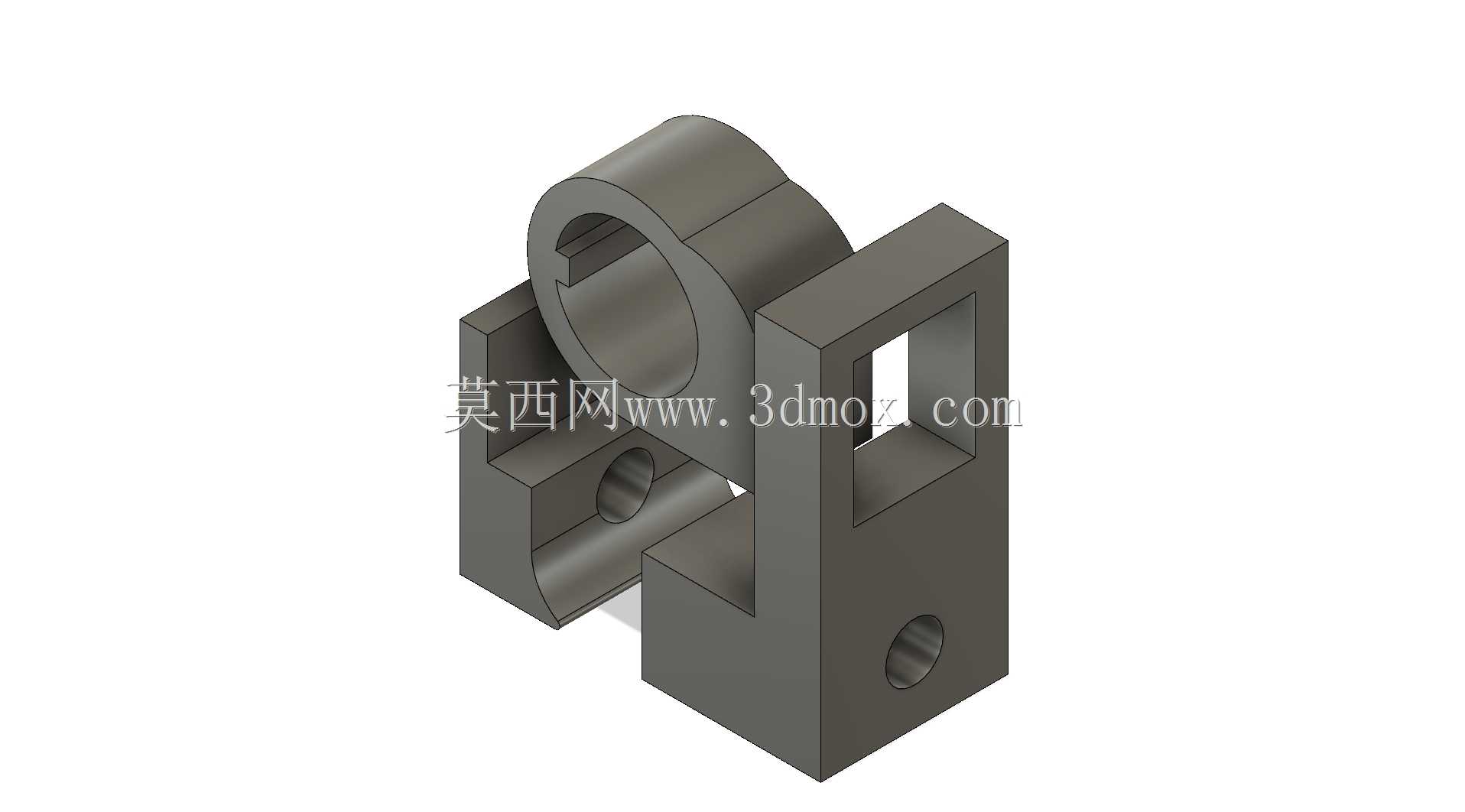

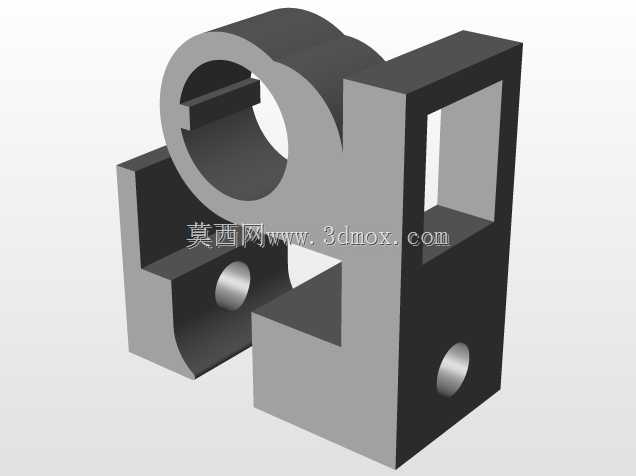

  在工业电气控制柜体、现场操作柱、小型设备操控面板的装配场景里,这类锁适配基座承担着把锁芯转动动作转化为开关通断触发信号的核心衔接作用,它不是独立的锁具成品,而是介于机械锁芯与电气微动开关之间的传动支撑构件,很多现场运维人员遇到的锁具转动卡滞、开关触发不到位、误触断电这类故障,追根溯源往往都是适配基座的结构刚性或者安装对位出了问题。从结构上拆解来看,构件上部的半开放圆筒型腔体是锁芯的容纳位,腔体预留的同轴内孔和锁芯的外径做间隙配合,侧壁开出的缺口是给锁芯尾部的拨片预留的运动行程空间,拨片插入腔体后会随着钥匙转动在缺口范围内摆动,不会和基座侧壁发生硬摩擦。下部的块状基体是整个构件的承载主体,基体一侧延伸出带矩形镂空的立板,

  这个镂空不是减重的工艺槽,而是给电气开关的触发顶杆预留的穿行通道,锁芯拨片转动时会直接推动顶杆沿镂空方向做直线往复运动,以此触发行程开关的触点动作;基体底部和侧部分别加工了同轴的小圆孔,两个孔的轴线互相垂直,底部孔用于穿装固定螺钉,把整个基座锁附在柜体面板的预装位上,侧部孔用于安装限位销,限制锁芯的轴向窜动,避免设备长期运行后锁芯从基座中脱出。做结构设计的时候,首先要把控的是配合公差的匹配:上部圆筒和锁芯的配合不能选过紧的过渡配合,不然长期在多粉尘、温差大的工业现场使用,金属件热胀冷缩加上粉尘积聚会直接导致钥匙拧动卡滞,一般选小间隙配合,既保证锁芯转动顺滑,又不会出现径向晃动量过大导致拨片对位偏移。其次是传动路径的对中性,

  立板上的矩形镂空中心必须和上部圆筒的回转中心保持严格的位置度要求,一旦镂空偏斜,锁芯拨片推动开关顶杆时就会出现侧向分力,时间久了会把开关顶杆磨偏,造成触点接触不良,甚至直接顶坏开关内部的塑料结构件。安装边界方面,这类基座的整体外轮廓要适配柜体面板背后的预留安装空间,上部圆筒的外径要和面板上的锁具安装开孔匹配,圆筒的轴向长度要和面板厚度对应,保证锁芯从面板正面插入后,尾部拨片刚好能落在圆筒侧壁的缺口行程范围内;下部基体的固定孔位要和面板背后的预装螺柱对齐,不需要在柜体上额外二次打孔,就能完成原位替换。构件的壁厚设计也有讲究,圆筒部分的壁厚要保证锁芯反复插拔、扭转时不会出现开裂,立板部分因为要承受开关顶杆的反作用力,

  壁厚要比基体其余位置稍厚,避免长期受力后出现立板外张变形,导致触发行程不足。实际选型时,要先确认适配锁芯的外径、尾部拨片的长度与转动角度,再核对配套电气开关顶杆的行程与触发力,保证拨片转动到极限位置时,顶杆的位移量刚好覆盖开关的触发临界值,不会出现转动钥匙后开关不动作,或者行程过顶压坏开关的问题。这类构件常采用锌合金压铸或者硬质铝合金机加工成型,表面做阳极氧化或者喷塑处理,应对工业现场的潮湿、腐蚀环境,加工完成后要去除所有孔位边缘的毛刺,防止毛刺刮伤锁芯表面或者卡滞拨片运动。在装配工序中,要先把基座通过底部螺钉固定在面板背面,再将锁芯从正面插入圆筒腔体,装入侧部限位销锁定锁芯轴向位置,最后把电气开关卡在立板外侧,让顶杆穿入矩形镂空,手动转动钥匙测试全行程的触发手感,确认无卡滞、触发到位后再完成接线。很多小型电控设备的操作权限管控都依赖这类结构,它把机械锁的权限管控功能和电气开关的通断功能结合在一起,只有插入对应钥匙转动,才能接通或者断开设备的控制回路,避免非授权人员误操作设备,在生产线本地操作站、检修电源箱、小型设备的启停控制位都有广泛应用。
