带达芬奇标识的镂空网格苍蝇拍

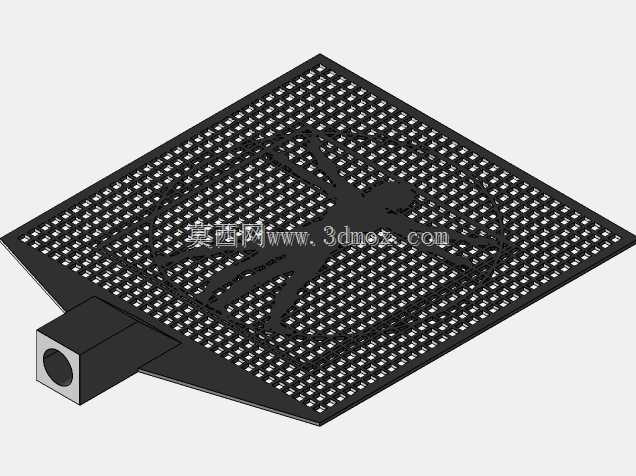

　　这款苍蝇拍的结构并不复杂，但在日常器具设计中很有代表性。拍面采用方形薄板结构，边缘做了轻微收边，整体厚度控制在较薄范围内，目的是在挥动时减少空气阻力，同时保证拍击瞬间有足够的覆盖面。拍面主体布满规则排列的网格孔，孔阵不是简单装饰，而是直接关系到使用性能：密集开孔能够让气流快速穿过，降低挥拍时前方形成的气垫效应，使拍面更贴近目标后再完成击打，避免气流把飞虫提前推开。孔与孔之间保留的筋条形成连续受力网络，即使薄板整体较薄，也能在多次拍击后维持平面度，不容易出现局部凹陷或卷边。

　　拍面中心压印或浮雕出莱昂纳多·达芬奇风格的人形图案，图案位于网格区域中央，与孔阵共同构成视觉焦点。从结构上看，纹样区域的材料分布随图案线条变化，局部凸起相当于在薄板上增加了加强筋，能够改善拍面中部的刚性，减少拍击时的震颤。图案没有破坏主要传力路径，拍柄连接座仍处于拍面后侧中轴位置，受力从手柄端部传递到拍面时，能够沿中心区域向四周扩散，避免边角先受力而发生弯折。

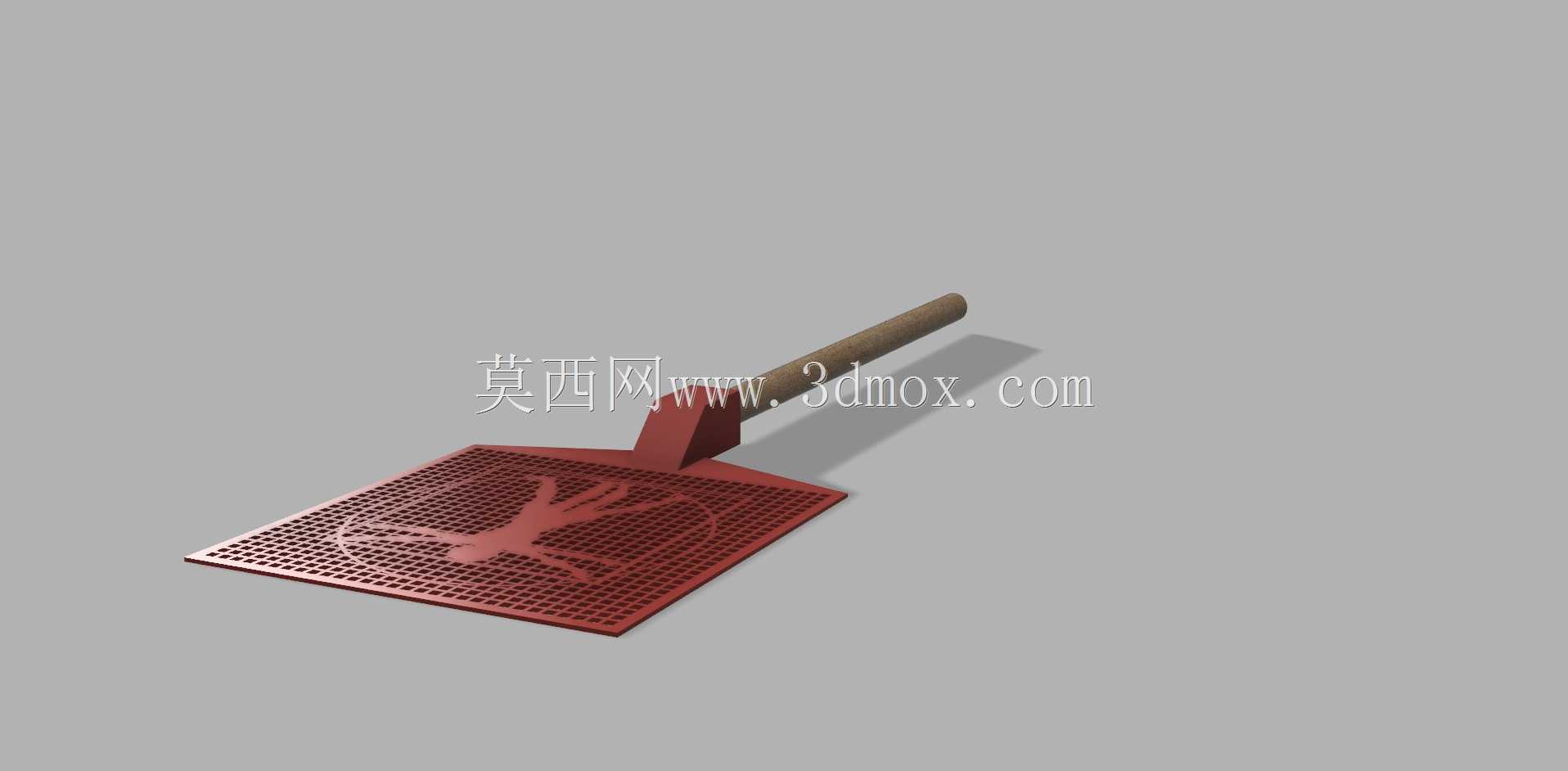

　　手柄部分采用圆截面长杆形态，材料视觉上接近木质，长度适合单手握持。杆身从连接座向后逐渐收束，握持端没有多余造型，靠截面直径和表面摩擦提供手感。连接座是整个产品的关键过渡件，它把拍面的平面受力转换为手柄的轴向受力，截面呈梯形或楔形，与拍面背面形成较大的贴合面积。这种设计能降低连接处的应力集中，尤其在斜向拍击时，连接座根部承受弯矩最大，加宽的基座可以把载荷分散到拍面更多区域，而不是集中在一个窄小的安装点上。

　　从实际使用场景看，这类器具适用于家庭、餐饮后场、小型库房、实验室辅助区域等需要快速处理飞虫的场所。它不依赖电源和耗材，维护成本低，拿起即可使用。拍面尺寸决定了单次覆盖范围，方形轮廓相比圆形更容易贴近墙面、窗框和桌面边缘，对停落在平面上的飞虫有较好的拦截效果。手柄长度则在 reach 和操控性之间取平衡：过长会降低末端定位精度，过短则需要使用者靠近目标，容易惊扰飞虫；现有比例能够让手腕小幅度转动即可完成快速挥击。

　　建模时需要重点处理三类边界。第一是拍面外轮廓与网格孔的边界，孔阵排布要均匀，孔边到拍面外缘需保留足够边距，防止边缘在冲击下开裂。第二是图案浮雕与网格的相交区域，纹样线条穿过孔洞时会产生断续几何，需要保证凸起高度一致，避免在渲染或后续加工中出现碎面。第三是手柄与连接座的配合边界，圆杆插入或贴合到楔形座时，中心线应与拍面法向保持合理夹角，使拍面在自然握持状态下略微前倾，贴合人手挥击轨迹。

　　尺寸链上，拍面宽度、拍面长度、手柄长度和连接座高度共同决定产品的外包络。若用于包装或陈列，拍面最大外廓决定吸塑盒或卡纸的宽度，手柄末端到拍面远端的距离决定包装总长。若进入批量制造，拍面可采用薄板冲压或注塑成型，网格孔在模具中对应密集型芯，需要考虑脱模斜度和孔壁强度；木柄则可单独车削后与连接座装配。手柄与拍面之间可采用过盈配合、胶粘或紧固件连接，不同方案对应不同的维修性和成本。

　　在工程图表达上，除了常规总长、总宽和厚度，还应标注网格孔间距、孔径、拍面边距、手柄直径和连接座夹角。图案区域若作为外观特征，可单独给出浮雕深度和位置公差，以保证成品识别度。对于结构设计者而言，这个模型的价值不在于复杂机构，而在于把空气动力学、薄板刚性、人机握持和外观纹样整合到同一件小工具中：网格解决风阻，连接座解决强度，手柄长度解决操控，中心图案解决识别与局部加强。各部分相互约束，任何一个尺寸改动都会影响使用手感和耐久表现，因此建模时不能只把它当作单一曲面造型，而应从拍击动作、受力路径和装配边界三个维度同时校核。
