M6螺钉锁紧式软管夹管阀结构设计

项目分类:阀门 发布时间:2022-03-28 ID:593055
  • M6螺钉锁紧式软管夹管阀结构设计
  • M6螺钉锁紧式软管夹管阀结构设计

  在小型流体管路、实验室气路、低压给排水以及轻工设备的辅助管线中,软管的通断控制往往不需要高压金属阀座,却对软管保护、操作便捷性和安装空间有较高要求。这款夹管阀正是针对这类场景开发的机械式管路截断部件,通过M6机器螺钉直接对软管外壁施加夹紧力,使软管内腔闭合,从而切断介质流动,全程不与管内介质直接接触,既避免了阀内流道污染,也解决了普通卡箍长期挤压造成软管局部破损的问题。

  从实际使用来看,该结构特别适合硅胶管、PVC软管、橡胶管等柔性管路。在小型灌装设备、滴定装置、医疗分析仪器以及水族、气动实验台里,管路经常需要临时关断或长期锁闭,若采用常规球阀或截止阀,不仅要切断软管串接阀体,还会引入密封死角;而该夹管阀直接卡在软管外侧,转动顶部旋钮即可带动螺钉推进,挤压阀座内的软管,实现无接触截流。软管老化后只需松开螺钉抽出旧管,更换新管即可,维护效率远高于串接式阀门。

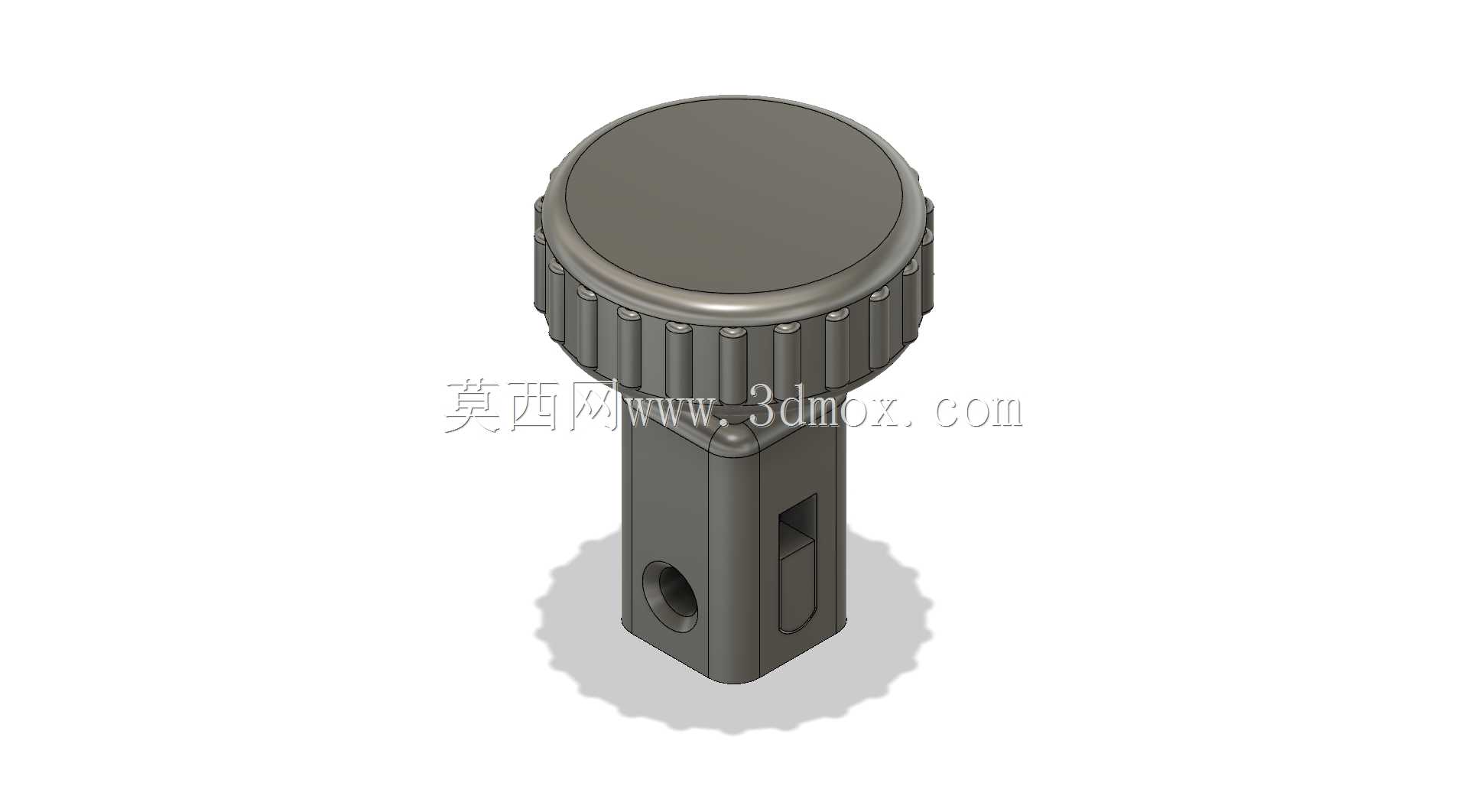

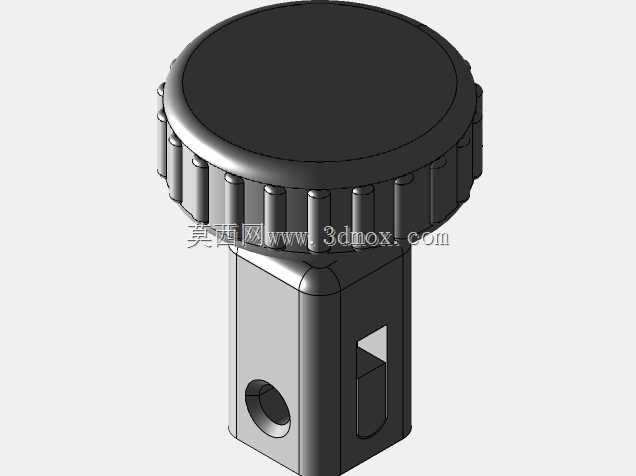

  产品功能设计上,顶部采用带滚花的圆形旋钮,边缘均匀分布竖向防滑齿,徒手即可施加足够扭矩,无需额外工具即可完成锁紧与释放。旋钮下方为方形阀体主体,内部开设贯通的软管容纳槽,侧面预留横向通孔,用于穿装M6机器螺钉。螺钉顶端正对软管容纳腔,旋转旋钮时螺钉沿轴向前进,其端面平稳压向软管外壁,使软管两侧内壁均匀贴合闭合;反向旋转时螺钉后退,软管依靠自身弹性恢复圆形截面,管路重新导通。这种挤压方式受力面集中且可控,螺钉端面与软管接触区域设计为平面过渡,避免尖锐棱边切割软管,从而在保证密封截断的前提下延长软管使用寿命。

  设计思路层面,该阀没有采用复杂的凸轮或弹簧机构,而是利用标准M6螺钉的螺纹副实现机械增益,用很小的手动力矩即可产生足够的夹紧力。阀体上部的圆柱腔体用于容纳旋钮和螺纹传动结构,下部方形柱体则作为安装定位基础,可直接嵌入设备面板的方孔或通过支架固定,防止阀体随旋钮转动。侧面的方形凹槽与圆孔形成装配基准,既减轻了整体重量,又为管路走向提供了视觉和结构上的定位参考。整体造型简洁,没有多余外露零件,运动部件仅有旋钮与螺钉,故障点少,适合批量制造和长期免维护使用。

  关于外形尺寸与安装边界,模型整体呈立式布局,上部旋钮直径大于下部阀体,操作时手指可环绕滚花区域施力,所需手部操作空间约为旋钮外径外扩十至十五毫米。下部方形阀体宽度与高度比例紧凑,容纳槽内径适配常见外径的柔性软管,设计时需保证软管穿入后留有一定间隙,避免装配时刮伤外壁。侧面螺钉孔与软管容纳腔垂直相交,螺钉行程需覆盖软管从自由状态到完全压瘪的变形量,通常预留行程略大于软管外径的二分之一,以确保不同壁厚软管均能可靠闭合。安装时,阀体下方可插入设备安装孔,利用方形截面止转;若安装在薄板面板上,可在面板开孔后从上方放入阀体,下方用卡扣或螺母锁紧,旋钮则完全位于操作面以上,面板下方仅保留软管穿接通道,整体占用空间小,布局整齐。

  在结构建模过程中,需要重点关注螺纹配合、挤压行程以及软管变形空间三者的关系。旋钮与螺钉可做成一体或装配体,保证扭矩传递可靠;阀体容纳槽的边缘应做圆角处理,防止软管在反复开合过程中被剪切。螺钉端面建议增加柔性压块或采用大平面接触,使夹紧力沿软管宽度方向均匀分布,避免局部应力过大导致软管过早开裂。对于低压气体或液体管路,该结构能够实现零泄漏截断;对于有颗粒或粘稠介质的软管,由于介质不接触阀体零件,也不存在阀腔积料问题,清洗时只需更换或冲洗软管即可。

  综合来看,这款夹管阀以极简的机械结构解决了柔性软管通断控制中的保护、安装和维护问题,适合在空间有限、需要频繁操作且对洁净度有一定要求的管路系统中使用。三维建模时把握旋钮操作空间、阀体安装止转、螺钉挤压行程和软管容纳槽圆角等关键边界,即可快速完成整机配套设计,并根据实际软管规格调整槽宽与螺钉长度,形成系列化产品。
