三工位游戏硬币分拣分配装置

　　该装置面向游戏厅、自助游乐设备、代币兑换点及需要对圆形硬质币片进行定向归集的场景，核心任务是把投入的硬币按预设通道分开，避免不同面值或不同批次代币在收纳端混放。实际使用中，操作者只需将硬币从上方敞口倒入，装置依靠筒身约束和底部开口位置完成逐枚导向；三个工位并列布置，可分别对应不同币种、不同金额区间或不同收集盒，减少人工二次清点。

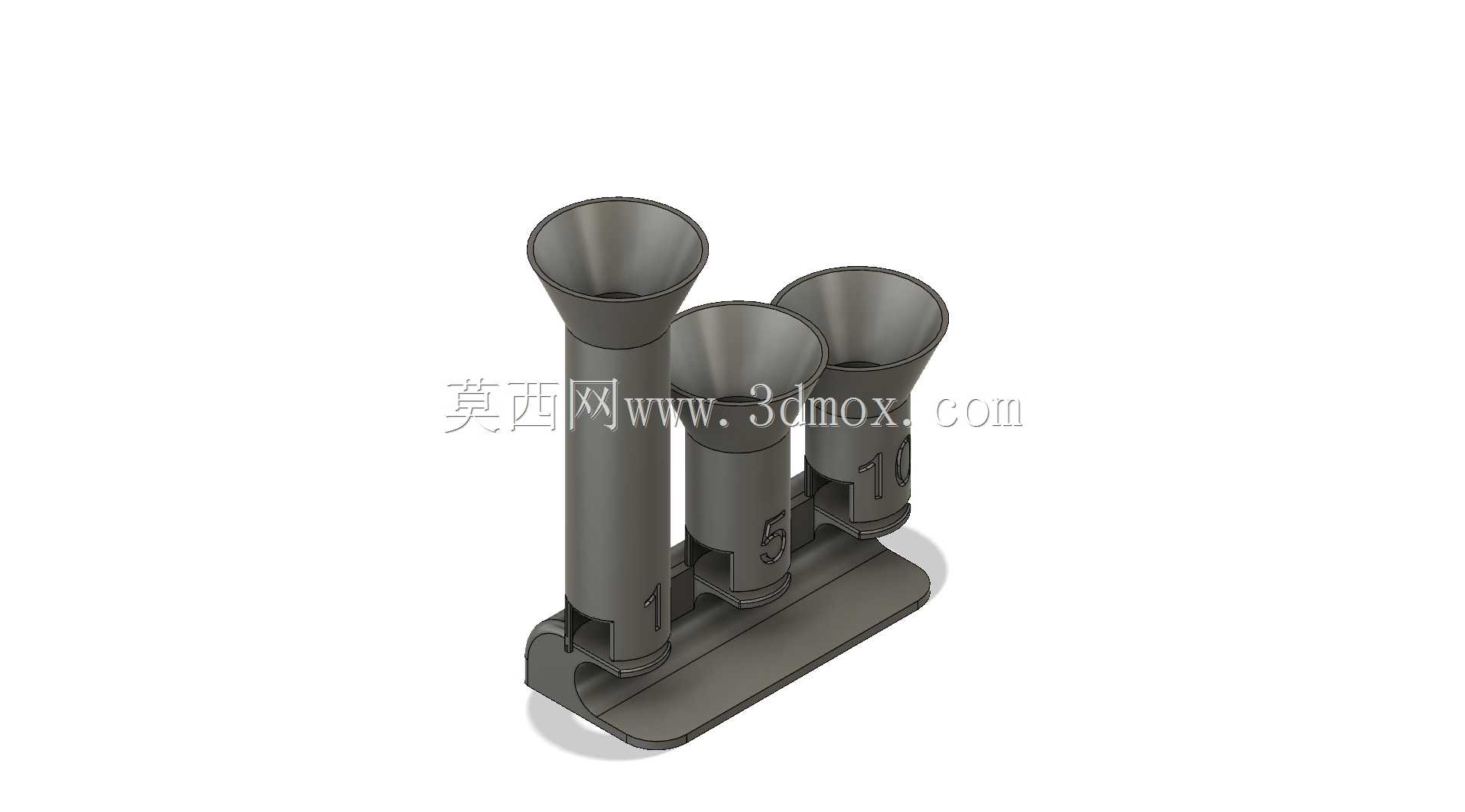

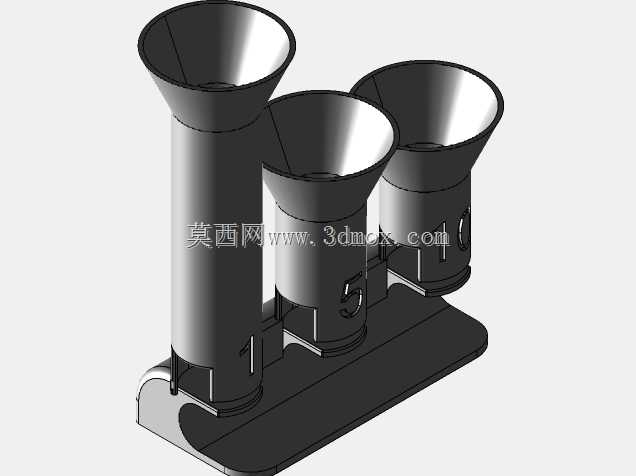

　　结构上采用“上扩口—中直筒—下出币口—共用底板”的组合。上部扩口呈喇叭形，入口直径明显大于筒身，作用是放宽投料容差，使硬币在偏置投入时仍能滑入筒内；中段为等径直筒，长度足以让硬币在下落过程中趋于稳定姿态，降低横卡、斜卡概率；下部收束并侧向开口，硬币在重力作用下沿筒壁滑落，最终从指定方向排出。三个筒身高度不同、口径不同，对应不同直径或厚度的硬币，这种差异不是外观造型需要，而是由被测硬币的几何边界决定的。

　　设计思路围绕“少运动件、低卡滞率、易观察”展开。装置没有复杂的电机、传感器或拨叉，主要依靠几何通道实现分配，因此故障点集中在硬币搭接、异物阻塞和筒壁磨损三类问题上。为降低搭接概率，直筒内径不宜过大，过大则硬币容易在筒内翻转叠压；也不宜过小，过小会对硬币直径公差和表面污渍过于敏感。筒壁与出币口交界处需要圆滑过渡，避免出现台阶、锐边或局部缩径，否则硬币在油污、轻微变形条件下容易停在过渡区。底板承担定位与支撑双重作用，其平面度直接影响三个筒的相对位置；若底板翘曲，筒身会产生倾斜，硬币下落方向随之偏移，出币轨迹可能越过收集盒边界。

　　从安装边界看，装置整体为立式三柱并列布局，占地面积集中在底板范围内，上方需要预留投料空间，侧下方需要留出取币盒或接币盘位置。底板前缘带有弧形缺口，既方便手持搬运，也可在台面上定位时避让固定边。筒身之间通过连接筋加强，筋板宽度不宜过厚，以免在相邻落币路径之间形成不必要的阻挡；筋板高度应覆盖筒身受力较大的中下部，保证装配后三筒相对位置稳定。出币口下缘距底板需保留足够高度，使硬币能够顺利滑出而不是被底面托住；同时该高度又不能过大，否则硬币排出后会产生明显弹跳，影响归集准确性。

　　尺寸匹配方面，每个通道都应以目标硬币直径、厚度和倒角为依据。直筒内径通常取硬币直径加上必要间隙，间隙过小会放大硬币镀层厚度差、灰尘积累和温湿度影响，间隙过大则削弱定向效果。出币口宽度应大于硬币厚度并允许叠币通过，但高度方向要控制，避免多枚硬币同时横向挤出。喇叭口的锥角不宜过陡，过陡会使硬币快速冲入直筒并反弹；也不宜过缓，过缓会导致硬币停留在锥面上。对于表面有图案或轻微凸起的游戏币，筒壁应尽量减少与币面凸起的局部刮擦，长直段可采用光滑连续壁面。

　　在工程建模时，可先确定三种目标硬币的最大实体尺寸，再反推各通道内径、出币口尺寸和筒间距。三筒中心距需保证相邻扩口不干涉，同时控制整体宽度，便于放入柜台或自助机内部。底板厚度根据筒身高度和材料刚度确定，若采用打印件，应关注底板与筒身连接处的强度，长期受力位置可增加圆角或局部加厚。出币方向统一朝向操作者一侧，便于在台面布置接币盒；若设备内部空间受限，也可将出币口方向调整为侧向，但需重新核算硬币滑落轨迹。

　　该装置适合作为代币处理设备的前端整理模块，也可独立用于桌面分拣。其优势在于结构直观、制造成本低、清洁维护方便；局限是对严重变形、粘连或带异物的硬币适应性有限。实际选型时应结合硬币规格、投料频率、收集盒尺寸和安装空间综合校核，重点检查筒内间隙、出币口高度、底板固定方式以及三筒并列后的外轮廓边界。
