德国斯图加特电视广播塔结构造型

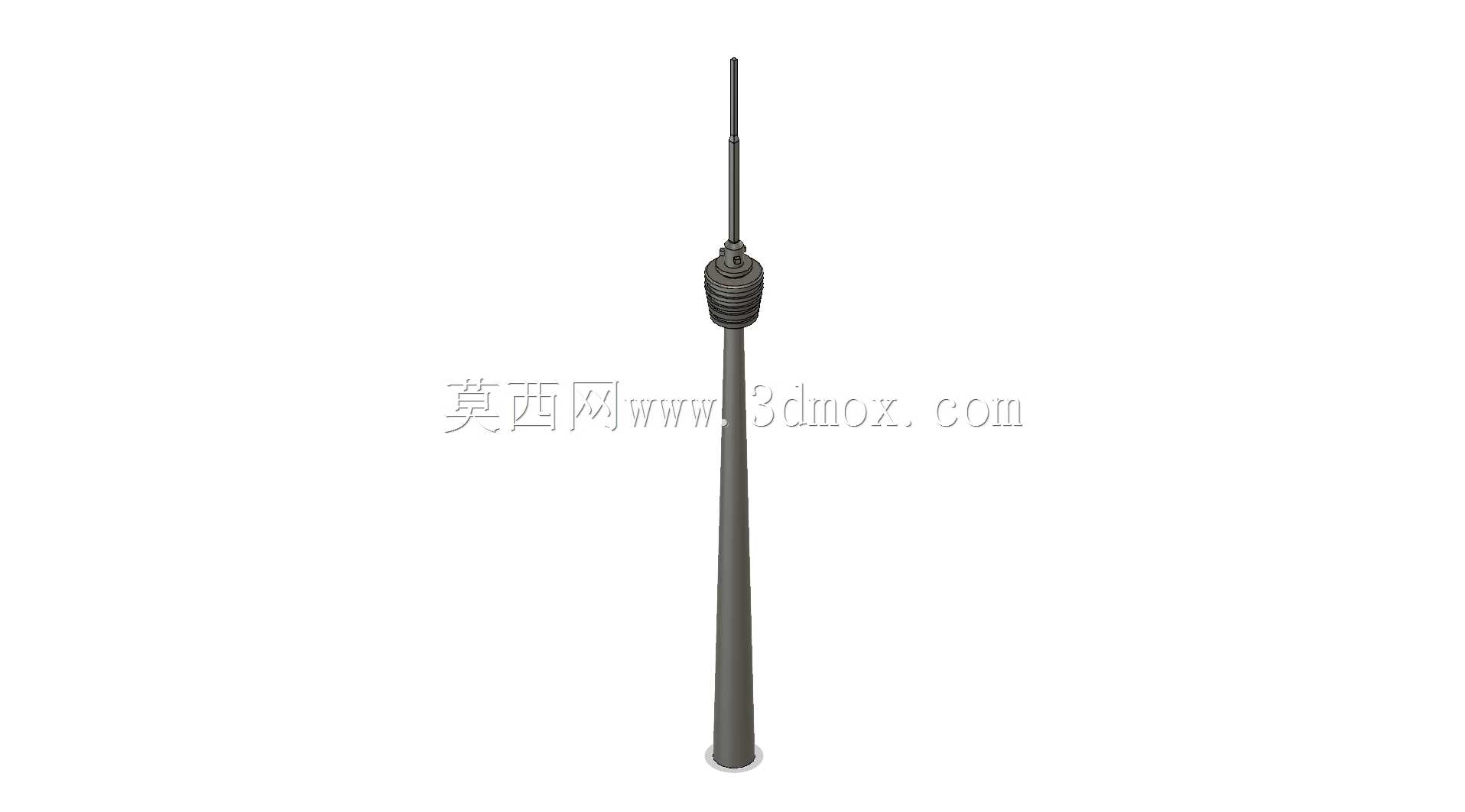

　　该模型还原的是一座高耸塔桅式广播电视发射构筑物，主体由下部逐渐收分的锥形塔身、中部设备舱段以及顶部细长天线桅杆组成。整体轮廓自下而上连续收窄，底部直径最大，向上过渡平滑，能够在视觉和结构上形成稳定的抗侧力体系。中部设备段相对突出，用于容纳发射、传输、检修及附属设施；顶部桅杆分段细长，承担天线架设与信号辐射功能。

　　从工程应用看，这类塔桅广泛用于广播电视信号覆盖、微波传输、通信中继、城市观景及地标展示。塔体下部需要与基础锚栓或承台可靠连接，安装边界集中在底法兰、预埋板和接地系统附近；中部平台应预留设备进出、管线敷设和人员检修通道；顶部桅杆则需考虑天线挂载位置、馈线走向以及维护人员的安全作业空间。模型对塔身锥度、设备段环向层次和桅杆分段比例进行了表达，可用于方案展示、场地视线分析、结构外形校核或教学演示。

　　设计思路上，高耸塔体不能只追求竖向挺拔，更要控制风荷载作用下的弯矩分布。下粗上细的锥形截面使材料更多布置在受力较大的底部区域，有利于降低根部应力；中部集中设备段形成质量和刚度变化点，需要在真实工程中与整体刚度协调，避免局部突变带来明显的涡激振动或疲劳问题。顶部桅杆长细比较大，通常需通过多段变径、拉索或内部加劲保证稳定性，模型中以分段线脚和直径变化体现了这一构造逻辑。

　　外形尺寸方面，模型呈现出典型高塔比例：底部占地较小，塔身高度远大于底面直径，设备段位于塔身中上部，天线桅杆继续向上延伸并在末端收为细杆。若用于实际项目布置，应重点核对基础外轮廓与周边道路、建筑、航空限高之间的关系，同时确认底部检修门、爬梯、平台、航空障碍灯和避雷针的安装位置。对于三维建模人员而言，该类造型适合采用旋转、放样、分段阵列和细节凸缘等方式构建；在装配时应保证塔身中心线垂直，设备段与桅杆同轴，避免因分段错位导致渲染阴影或工程剖切异常。

　　在结构专业协同中，塔体外形还会影响风荷载体型系数、地震响应和基础倾覆力矩。锥形表面可降低气流突变，但设备舱外凸、平台栏杆和天线支架会形成局部扰流，实际计算时需单独考虑附加挡风面积。若将该模型用于城市级场景，可进一步补充塔基广场、夜间照明、航空标识和周边遮挡建筑，以评估信号覆盖与景观效果。整体而言，该模型准确抓住了电视广播塔的竖向层次、收分关系和工程特征，能够为塔桅方案沟通、结构外形确认及数字化展示提供直观依据。
