PET瓶高压空气细液雾喷射适配器

　　该结构面向小容量液体雾化取用场景，核心是把普通PET瓶作为储液容器，通过外接高压空气在瓶口位置形成稳定细雾。实际使用中，瓶体承担储液与承压边界的一部分，红色主体则集成安装定位、气路接入、液体引出和雾化喷射等功能，适合工位局部冷却、小件喷涂、实验试剂分散、简易加湿或清洁液喷洒等对雾化粒度有要求但不需要复杂整机系统的场合。

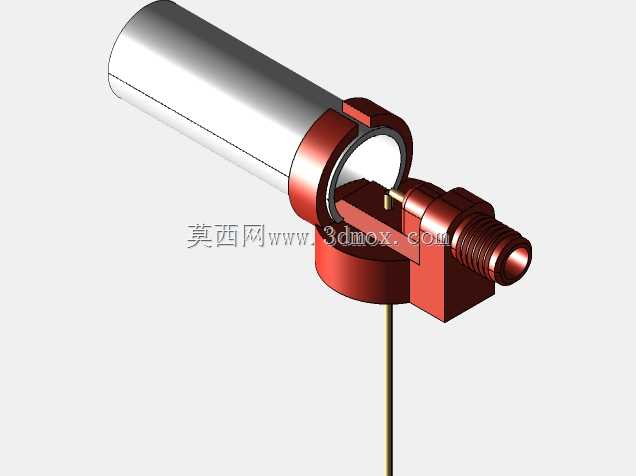

　　从布置上看，圆柱形金属筒用于与PET瓶瓶口区域配合，形成相对封闭的储液腔衔接段；红色基座侧向设置外螺纹接口，用于接入压缩空气管路；下方细长金属管伸入瓶内，作为液体上升通道。高压空气进入主体后，在喷嘴附近形成高速射流和局部低压区，瓶内液体经吸液管被引出，并在气流剪切作用下破碎成细小液滴，最终沿前端通道喷出。这种设计避免了在瓶体上额外开孔，也减少了单独配置泵体和储液罐的需要，更换液体时只需更换或清洗瓶体及吸液管。

　　结构设计的重点在于气液两路的相对位置。气路接口采用标准外螺纹，便于与常见软管接头、快插接头或节流阀连接；吸液管直径较细，可控制液体提升量，使雾滴不至于过粗。主体与金属筒之间设置环形连接和定位面，保证装配后瓶口轴线、吸液管轴线与喷射方向之间的关系稳定。侧向气路与前端喷射段呈折角布置，既方便操作人员握持瓶体，也使管路接入方向避开喷雾区域，减少管路对喷射视线的干扰。

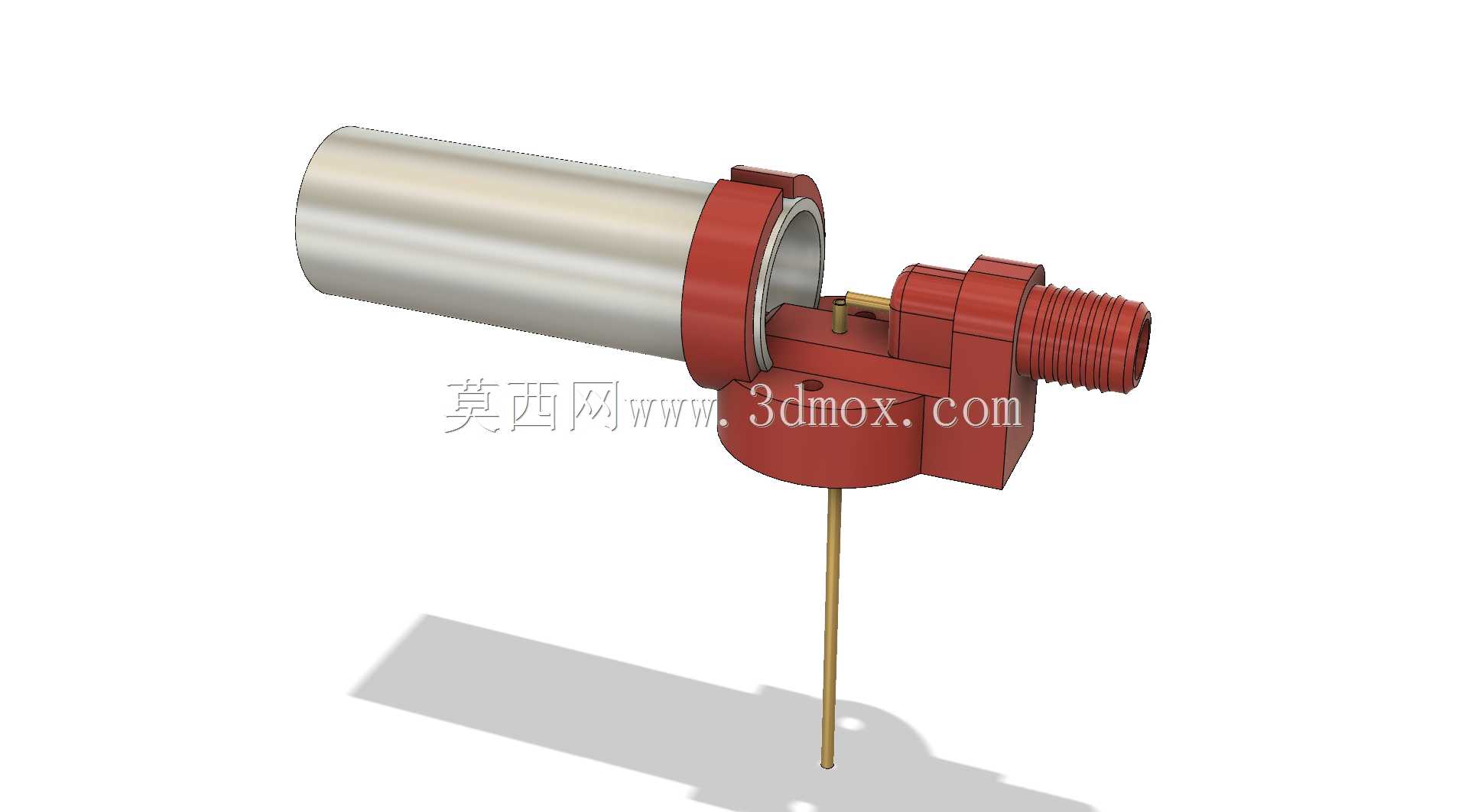

　　外形边界方面，模型整体由瓶体连接筒、红色阀体式主体、侧向螺纹接头和下垂吸液管组成。金属筒长度主要覆盖瓶口配合段，不承担大容量储液功能；红色主体的最大外廓集中在中部，侧向接头伸出长度需计入安装空间，下方吸液管长度应与所选PET瓶深度匹配，末端接近瓶底但不能顶住瓶底圆弧，以免液体接近用完时吸口被遮挡。前端喷射口直径较小，外围保留螺纹或圆柱连接边界，可根据需要加装延长喷嘴、防护罩或不同口径的雾化端头。

　　安装时需重点确认瓶口规格与金属筒、红色连接座的配合公差。若PET瓶瓶口存在批次差异，应通过密封圈或压紧结构补偿，防止高压空气从瓶口泄漏导致雾化压力下降。侧向气源接口应保持气流通畅，前端不宜接入过长或过小内径的管路，否则会造成压力损失并使喷雾形态发散。吸液管与主体连接处需要可靠固定，同时保证流道顺滑，避免装配偏斜造成吸液不足。对于含有颗粒或易结晶液体，应考虑吸液管末端过滤以及喷嘴可拆洗结构，防止细小通道堵塞。

　　建模时可将结构拆分为瓶体连接筒、主体壳体、气路接头、吸液管和内部雾化芯几个部分。主体红色区域适合采用壁厚均匀的注塑件思路处理，转角处保留工艺圆角，气路与液路交汇位置应单独检查最小壁厚和流道干涉。金属筒与主体之间可按压装、卡接或螺纹连接表达，吸液管则按细长杆件建立，并在装配中验证其伸入瓶内后的末端位置。喷嘴区域尺寸虽小，但直接决定气流速度和液滴破碎效果，应保证孔位、同轴度和交汇角度准确。

　　该适配器的价值不在于复杂机构，而在于用紧凑结构把储液、供气、引液和雾化整合到瓶口。选型时应结合PET瓶容量、瓶口直径、气源压力和所需喷雾距离判断；若用于连续作业，还需评估瓶体耐压、材料耐介质性以及喷嘴磨损。对结构设计人员而言，这类模型可作为小型雾化装置、手持喷洒工具或实验用气助雾化组件的直接参考。
