W124车型仪表盘15针线束插头结构

　　这个接插部件主要面向老款奔驰W124、W201等车型的仪表线束改造与维修场景，安装位置位于仪表盘后侧，负责把车速、转速、油量、水温、灯光提示等信号在仪表总成和车身线束之间建立稳定连接。老车仪表舱内部空间狭窄，周边有转向柱护罩、空调风道、仪表固定支架和多束并行导线，因此插头外形不能做成规则方正体，必须顺着仪表后壳的弧面和避让槽做切角与收腰处理。图中黑色主体采用多面折线过渡，侧面保留若干定位平面和加强筋，既方便装配手指抓握，也能在推入仪表座时与周边塑料壳体形成防转约束。

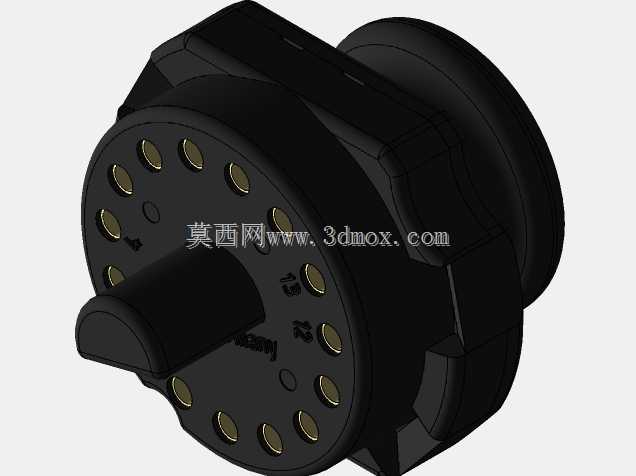

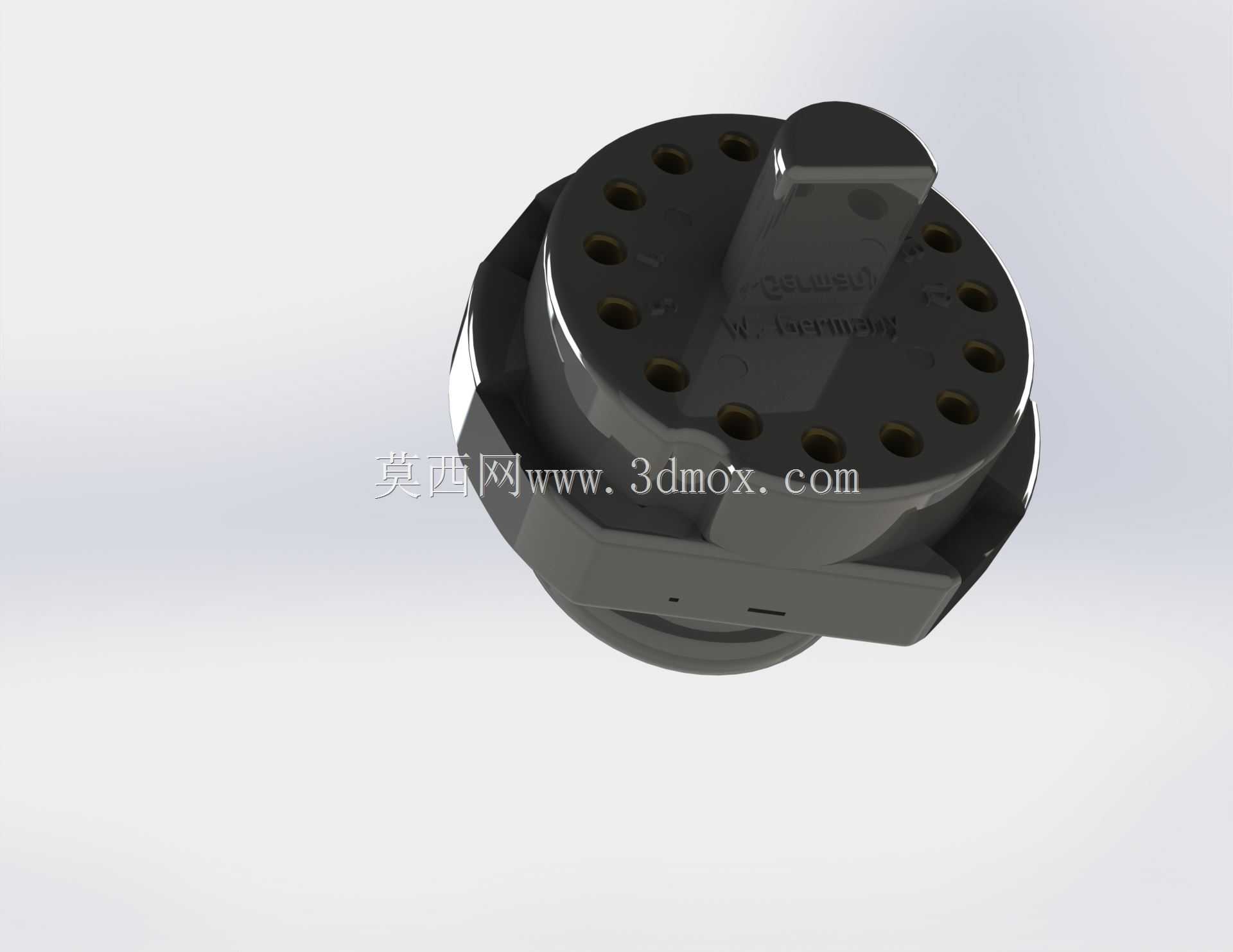

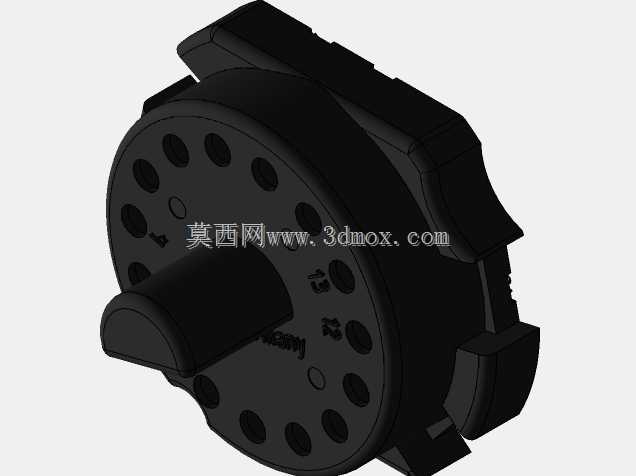

　　插头端面布置15个镀金或镀锡导电插孔，孔位按非对称阵列排布，其中还混入一个较小的定位孔。这种排布不是单纯追求整齐，而是利用孔位差异实现机械防呆：维修人员盲装时一旦方向错误，插针就无法同时进入对应孔位，可避免电源线、信号线错位造成仪表烧损。插孔周围的圆形凸台能增加端面局部壁厚，控制插拔时塑料开裂风险；中央突出的导向柱在插接初期先进入仪表插座对应凹腔，承担粗定位作用，随后15个接触件再逐步啮合，降低单根针脚受侧向力弯折的概率。

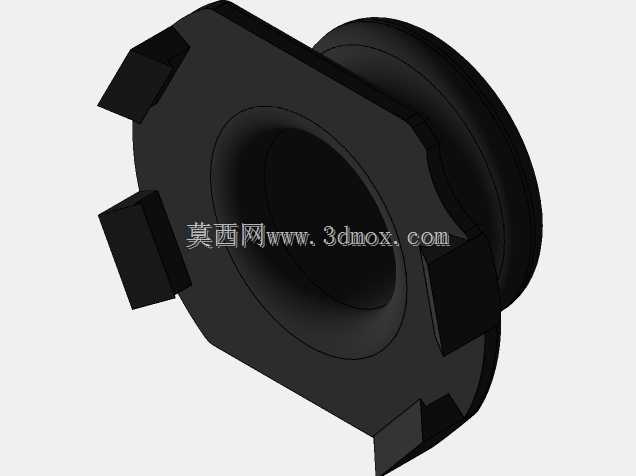

　　从结构设计角度看，这类车用连接器要同时满足电气连接、机械保持和环境耐受三方面要求。外壳材料通常选用耐温、耐油的工程塑料，以适应仪表台后方夏季高温、冬季低温以及线束护套析出物长期接触的工况。外轮廓上的多道台阶并非装饰线，而是与橡胶密封圈、线束尾罩或二次锁止片配合的边界：前端台阶用于贴靠仪表插座密封面，中部凹槽可容纳锁止弹片，后端收窄段则为波纹管、胶带缠绕或扎带固定留出夹持区。若在三维建模中忽略这些台阶，后续制作二维工程图或装配验证时，就会出现密封圈无轴向定位、尾罩无法压紧的问题。

　　实际选型或逆向建模时，需要重点核对三类边界。第一是插接面的孔位坐标，包括15个主插孔和定位孔的相对节距，孔位偏差会直接导致与仪表插座干涉；第二是插头最大外廓包络，尤其上部和侧面的斜切面，决定了它能否从仪表后方狭窄缺口装入；第三是尾部出线方向，模型中后部的圆筒状结构提示线束应沿近似垂直于插接面的方向引出，转弯半径需给车内导线留出足够空间，避免装车后线束被仪表支架长期挤压。

　　在维修应用中，这类插头常因针脚氧化、塑料锁舌断裂或后盖漏油而失效。单独更换插头时，不能只按“15针”这一电气参数采购，还必须核对端面孔位排列、外壳定位形状和尾部固定方式。因为不同年代车型即使针数相同，也可能通过键位差异区分不同配置的仪表线束。该三维结构把端面孔位、外壳斜面、中央导向柱和侧部锁止面完整表达出来，可用于检查替换件是否与原仪表插座匹配，也可作为老车线束重新包覆、固定点设计的参考。

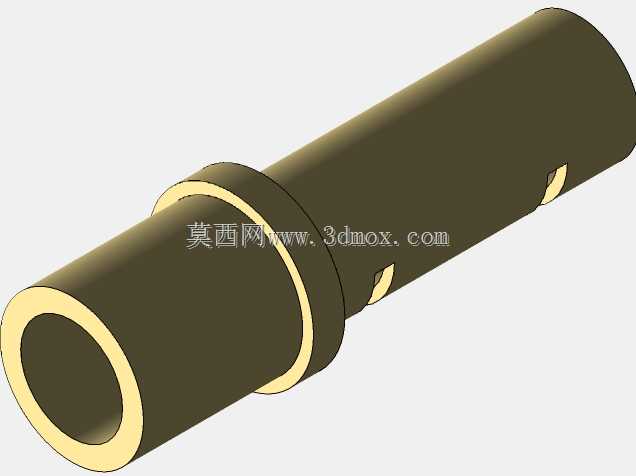

　　建模时还应注意接触件与塑料本体的装配关系。插孔并非简单在实体上挖孔，真实结构中每个金属端子都要从尾部装入，并由塑料隔墙分隔，防止相邻端子短路。端面看到的金色圆环只是端子接触口，后方还延伸有压接导线的筒段和弹性倒刺。若用于3D打印样件或教学演示，可以把外壳、端子和锁止片拆成多个实体；若用于整车线束布置，则可保留插头外形包络和关键安装面，不必把每一个端子内部弹片都建出来，以免装配模型过大。

　　装车状态下，插头插入后通常依靠插座自身弹片或侧面卡扣保持位置。模型侧面的凹凸面就是为这些锁止结构预留的作用区域，设计过深会造成拆卸困难，设计过浅又会在车辆振动中松脱。老款豪华车仪表信号较多，15个回路往往覆盖不同线径，端子保持力和导线压接区也要相应区分。三维结构若能在尾部腔体中体现隔墙和端子限位台，就能帮助工艺人员判断穿线顺序，避免装配时把大线径导线压入小端子槽。

　　总体而言，这个部件不是普通圆形接插件，而是与特定车型仪表后壳共同定义的专用连接器。它的价值在于把孔位防呆、壳体定位、线束导向和维修拆装需求集中在一个紧凑外形中。对结构工程师而言，审视这类模型时应少关注外观颜色，多关注插接面坐标、外壳避让面、锁止位置和尾部出线空间；这些尺寸和形状确定后，插头才能在密集的仪表舱内可靠服役。
