多用途内置式电流电压检测仪器

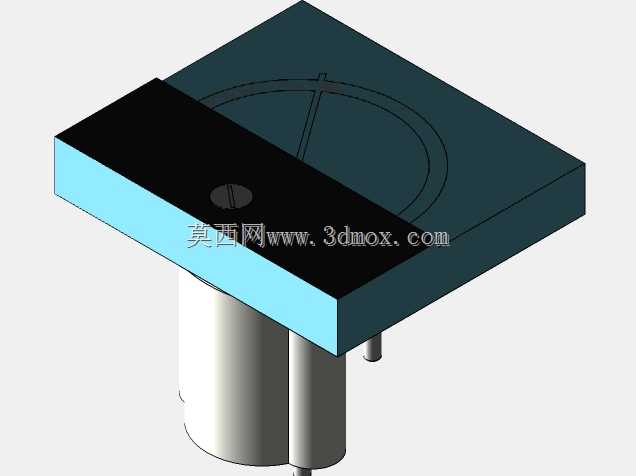

　　这款内置式检测仪器的结构方案，最初是在成套电控柜内部走线优化时逐步定型的。现场调试中经常遇到柜内空间局促、常规表计开孔位置与横梁干涉的问题，因此把主体拆成上方安装板与下方圆柱腔体两部分，让大部分功能元件藏在板后，仅保留必要的操作与显示区域在面板侧，能显著压缩柜内正面占用空间。上方矩形板承担安装基准作用，板体边缘平直，可直接贴合控制柜面板或设备支架平面。板上预留的小孔用于固定与定位，安装时不需要额外设计复杂转接件；板背的圆柱腔体用于容纳采样、处理及接线相关结构，其外径按常规面板后方净空校核，能够避开常见的线槽、端子排和加强筋。腔体侧面伸出的细小柱体对应接线或调节部位，位置偏向一侧，方便手指或小号螺丝刀在狭窄空间内操作，

　　不会被圆柱主体遮挡。从功能布置看，板面黑色区域可作为显示与操作界面的承载面，圆形轮廓对应显示窗口或刻度区，中央小孔可容纳按钮、指示灯或调节轴。这种布局让操作人员在设备正面即可读取电流、电压等运行参数，也能快速完成零点、量程或报警阈值的微调。板体一侧采用亮色区分，既可以在三维装配中快速识别安装方向，也为实际产品的丝印、分区或防呆标识预留了视觉基础。在设备选型阶段，结构工程师需要重点核对三个边界：一是安装板的长宽尺寸与面板开孔、周边按钮及门锁的距离；二是圆柱腔体伸入柜内后的深度，确认其与线槽、导轨、PLC模块或继电器组之间保留足够走线与散热间隙；三是侧出接线部位的弯曲半径，避免导线在柜门开合时被挤压。由于该装置面向多用途内置场景，

　　模型没有把外形局限在某一种专用表计上，而是保留了通用检测仪器的结构特征，便于在不同项目中根据电气原理替换内部元件、调整接口定义。三维建模时，安装板与圆柱腔体采用分实体方式处理，能够单独导出面板加工图和腔体内部装配参考。板上的固定孔、显示区轮廓和侧伸柱体均按实际装配关系建立约束，修改板厚或腔体长度时，相关配合面可同步更新，减少后续改图遗漏。对于需要做干涉检查的自动化设备，可将该模型放入整柜装配体，模拟柜门关闭、线束走向和维护工具操作路径，提前发现空间冲突。在实际应用中，这类仪器常见于中小型控制柜、试验台、电源装置和非标设备操作面板。它不像大型独立仪表那样占据显著位置，而是以紧凑内嵌方式融入设备整体，既满足电流、电压等基础电参量监测，

　　又兼顾参数调整与状态指示。设计上没有采用多余装饰线条，所有外形特征都服务于安装、操作或内部元件容纳：平直板边便于贴合密封，圆柱腔体利于在有限深度内布置电路板与接线端子，侧伸结构让接线方向更贴近柜内常见走线习惯。若用于振动较强的设备，可在安装板与面板之间增加减振垫，并通过板上孔位调整紧固件位置；若用于多尘环境，则可在显示区外侧附加透明保护片，模型预留的黑色平面能够直接对应保护片的贴合边界。整体结构以工程可用性为核心，没有追求夸张造型，而是把空间利用率、装配便利性和维护可达性放在首位，适合作为电控设备内置检测单元的结构参考。
