电子管接收器用老式可变电容器结构

　　该模型还原的是一种用于电子管接收器调谐回路的老式可变电容器，核心作用是通过转轴改变有效电容值，从而与电感配合完成谐振频率选择。在早期广播接收、射频调谐和实验型电子管设备中，这类元件直接决定选台稳定性、频率覆盖范围以及回路Q值表现，因此结构上既要保证动片组转动平顺，又要控制片间间隙、接触电阻和长期磨损。

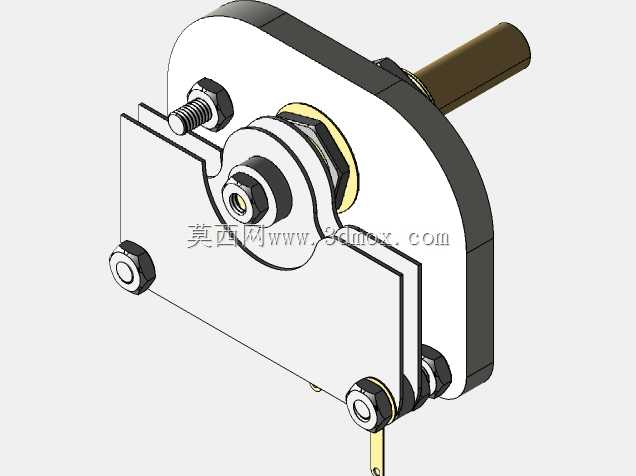

　　从结构组成看，模型包含壳体、转轴、动片组、定片引出端、锁紧螺母、支撑螺钉以及陶瓷绝缘部位。壳体并非单纯外罩，而是承担安装基准、轴系定位和部分屏蔽作用；前端伸出的轴用于连接调谐旋钮或减速机构，后端及侧面的紧固件则用于把片组、绝缘件和外壳压紧成一个整体。侧面带螺纹的接线柱可作为定片端连接回路，下方引出片用于另一极接线，这种分立端子形式便于在底盘上进行点对点布线，也符合老式电子管设备的装配习惯。

　　设计思路上，这类可变电容通常把机械转动与电气绝缘分开处理。金属件负责轴承受力、定位和片组同步旋转，陶瓷或绝缘垫片负责把动、定片组与外壳隔离，避免调谐回路通过安装板短路。模型中可见多处六角螺母与螺钉，其作用不仅是装配固定，也用于限制轴向窜动、调节转动阻尼以及保持片间平行度。若片组发生偏摆，转动时会出现碰片、摩擦或容量跳变，因此在实际结构中，转轴与支承孔的同轴度、动片压紧后的平面度、定片与动片之间的最小安全间隙都是关键控制点。

　　功能特性方面，该元件属于容量连续可调的被动器件，旋转轴时动片相对定片切入或退出，重叠面积变化带来电容值变化。用于电子管接收器时，它通常与天线线圈、振荡线圈构成LC回路；容量变化越平滑，调谐手感越细腻，频率跟踪越容易控制。老式结构往往保留较明显的机械反馈，轴端可配刻度盘、拉线轮或缓动机构，以实现精细频率设定。模型中的锁紧结构也提示其可在需要时固定转轴位置，减少振动引起的频率漂移。

　　从安装边界看，该器件适合通过壳体孔位或底盘开孔固定，前方转轴需要预留旋钮连接空间，侧面和下方接线端则要留出焊接与布线距离。进行整机布局时，不能只看主体外形，还应考虑转轴伸出长度、螺母压紧区域、接线片弯折半径以及与周边高频元件的距离。若安装在金属底盘上，陶瓷绝缘部位不能被金属垫片或焊锡桥接；若靠近发热电子管，还需确认热辐射不会导致片间间隙变化或绝缘性能下降。

　　对三维建模和设备选型而言，这类模型的价值不只在外观复刻，更在于理解机械调节与电气功能之间的约束关系。轴系、紧固件、绝缘片和引出端共同决定了元件能否稳定服役；壳体轮廓服务于安装，内部片组服务于容量调节，外部端子服务于回路连接。把这些关系表达清楚，才能在后续装配干涉检查、面板开孔、旋钮匹配和维修替换时减少返工。
