十联复古手动接线焊接端子结构

　　该端子排面向老式电子设备内部的点对点接线场景，常见于实验台架、真空管装置、早期控制盘、音频设备、电源分配板以及需要人工逐线焊接的维修改造项目。其核心作用是把多根独立导线在一条狭长基座上完成固定、绝缘和电气连接，使走线从分散状态转为有序排列，既方便后期查线，也能减少焊点悬空、导线拉扯和相邻线路短路的风险。与现代插拔式端子相比，这种结构更强调焊接后的机械保持力，适合不频繁拆装、但要求连接可靠的低频维护场合。

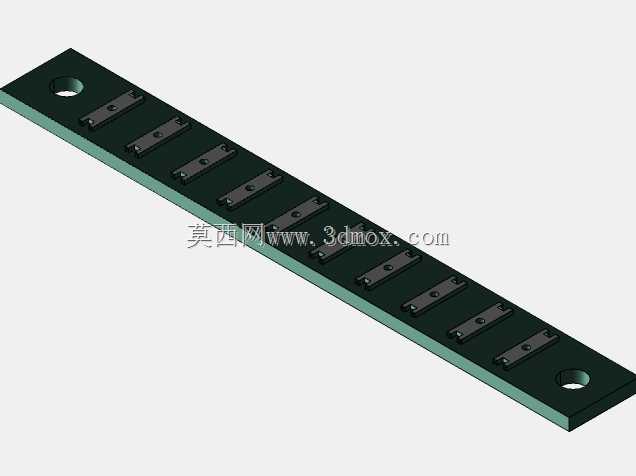

　　基座采用长条板状布局，沿长度方向等距布置十个独立接线位，两端各预留一个贯通安装孔。安装孔位于端子区域外侧，可直接通过螺钉将整件固定在面板、支架或设备底板上；由于孔位落在功能区之外，锁紧时不会压迫中间焊接位，也便于在狭窄腔体内先定位再施焊。基座宽度控制在较小范围内，能够贴边安装，适合设备内部纵深不足、需要沿机箱侧壁或底板边缘布线的位置。厚度方向保留了足够的实体材料，使两端固定后整体不易翘曲，十个焊点受力时也不会因基座偏软而产生明显变形。

　　每个接线位都由凸起的金属固定片和基座上的限位槽共同组成。金属片横跨在槽位上方，形成可供导线穿入或搭靠的焊接空间；导线剥头后可置于片体下方或绕经片体，再以焊料填满接触区域。限位槽的作用不是单纯装饰，而是约束焊料流动范围，避免熔融焊锡向相邻端子蔓延，同时让金属片在装配和焊接过程中保持位置一致。十个端子沿中心线规则排列，间距统一，有利于操作者按顺序完成布线，也让相邻焊点之间保留必要的绝缘隔离带。

　　从结构设计思路看，整件优先解决的是小空间内多导线汇集的可靠性问题。长条形基座把十个连接点压缩在一条直线上，占用面积小；两端安装孔提供稳定支撑；每个端子独立成位，某一处焊接或返修时不会直接波及其他位置。金属片与绝缘基座的组合同时承担导电、固定和隔离三种功能：金属片负责与导线形成电气连接并提供焊料附着面，基座负责维持片间距离、防止短路，并把整件转化为可螺钉固定的独立模块。

　　在实际装配中，导线应按端子顺序整理，剥线长度不宜过长，以导体进入焊接区后不超出相邻隔离边界为宜。焊接前可先将端子排固定，再逐点预挂少量焊料，随后把导线压入金属片下方施焊；焊点应包覆导体与金属片结合处，但不应在基座表面形成大面积锡堆。若用于电源或信号并列走线，应结合导线外径、线芯粗细和相邻电位差核对间距，避免绝缘层受热后过度收缩。对于振动较大的设备，可在焊点附近增加线扎或让导线保留轻微松弛，以降低焊根处反复弯折导致的断裂概率。

　　该模型在三维设计中可直接用于机箱内部布线校核、安装孔位确认和维修件复刻。狭长外形决定了其边界条件主要集中在长度方向：两端孔距决定安装跨距，端子数量决定可接入线路数，基座宽度决定与侧壁、电容、变压器或其他元件的最小净距。若在新设备中沿用该形式，可根据实际需要调整端子数量、孔距和片体高度，但应保持端子等距、焊接区开放、安装孔外置这几个基本特征，以兼顾焊接操作性和长期使用的稳定性。
