七芯法兰盘式电池管座结构设计

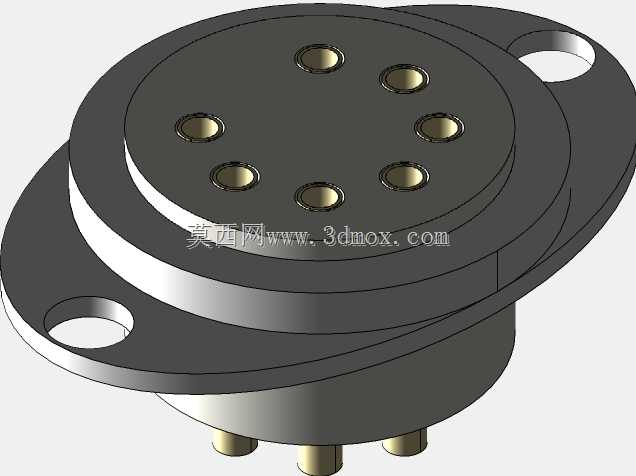

　　该管座采用带双耳安装孔的圆盘法兰结构，主体为阶梯轴式壳体，正面均布七个镀金接触插孔，底部伸出对应焊接引脚，主要用于P2P、DL92等电池管的电气连接与机械固定。在便携检测设备、工业测量仪器及电池供电模组中，这类管座承担电池仓内部的信号与电源导通任务，需要在频繁插拔、振动工况下保持接触电阻稳定，同时通过法兰面实现轴向定位，避免电池管在仓体内窜动。

　　从实际装配边界看，法兰盘外缘两侧的沉头或通孔用于穿入螺钉，将整个座体固定在设备面板或电池仓内壁；法兰下方的圆柱段伸入安装开孔，与面板孔形成小间隙配合，起到径向定心作用。设计时需重点控制法兰盘厚度、圆柱段外径以及安装孔中心距，这三个尺寸直接决定座体能否顺利嵌入面板并贴合安装面。若圆柱段过长，会挤占电池仓内部空间；过短则无法保证径向定位，插拔时容易出现座体偏摆。

　　接触件采用七孔圆周均布布局，插孔端面略高于法兰正面的绝缘基座，保证插头插入时各芯能够同步接触。插孔周围的绝缘基座将相邻导体隔离，防止极间飞弧或短路；底部引脚沿圆周对应伸出，便于在印制板上进行波峰焊或手工焊接。引脚长度需要兼顾焊接操作空间与背面结构干涉，过长会在电池管插入时与管壁发生触碰，过短则难以形成可靠焊点。

　　结构建模过程中，法兰双耳的过渡圆角不可忽略。直角过渡在注塑或机加工过程中容易产生应力集中，长期受螺钉压紧力后可能出现微裂纹；合理的圆角能够分散安装应力，同时改善熔体在模具型腔内的流动状态。法兰正面与圆柱段的同轴度需要在草图阶段通过同心约束锁定，否则装配后电池管会与座体不同轴，造成插拔卡滞。

　　插孔的分布圆直径是核心配合尺寸，需要与配套插头的插针分布圆严格对应。建模时可先绘制单个插孔，再通过圆周阵列完成其余六个特征，阵列数量与角度必须完全对称，避免出现累积角度偏差。插孔内部通常包含收口弹片结构，用于夹紧插针并提供正向接触压力；若仅做光孔表达，会丢失关键接触力学特征，后续进行干涉检查与装配仿真时无法还原真实插拔手感。

　　安装孔的位置选取在法兰双耳最外侧，使螺钉压紧点尽量远离中心受力区，这样在拧紧螺钉时法兰面变形更均匀，不会挤压中间绝缘基座。安装孔周围可设置局部凸台，既增加局部承压面积，又避免整个法兰面过厚带来的材料浪费。对于需要密封的电池仓，还可在法兰背面预留密封圈沟槽，沟槽宽度与深度依据O型圈线径设定，压缩率控制在合理区间，兼顾密封效果与装配阻力。

　　材料选择上，壳体与绝缘基座一般采用耐高温绝缘工程塑料，接触件采用铜合金并表面镀金，以降低接触电阻并提升抗腐蚀能力。三维建模时应区分导电件与绝缘件的实体，分别赋予材料属性，便于后续进行重量统计、绝缘距离校核与热性能分析。底部引脚与插孔之间的导体连接路径要保持连续，不能在模型中出现断裂面，否则会影响电气连通性判断。

　　在设备整体布局中，该管座通常位于电池仓底部，背面引脚侧朝向主板，正面插孔侧朝向电池管。设计人员需要在座体背面预留焊盘高度与走线空间，同时在正面预留电池管插拔操作空间。法兰盘外缘与电池仓内壁之间应保留少量间隙，用于补偿壳体成型公差与装配累积误差。若周边存在加强筋或螺柱，需逐一核对其与法兰双耳、引脚的空间位置，防止装配时发生硬干涉。

　　该类零件虽然体积较小，但涉及机械定位、电气接触、绝缘防护、焊接工艺等多重要求。建模时不能只关注外观圆盘造型，而应把安装孔配合、插孔阵列、引脚伸出长度、法兰过渡圆角等细节完整表达，使三维模型既能用于结构评审，也能直接导出工程图用于加工与检验。
