老式收音机旋转式可变电容器结构设计

　　在广播接收设备的射频前端链路里，调谐回路的电容容值连续可调能力直接决定选台精度与频率覆盖范围，这款旋转式可变电容器正是面向老式晶体管收音机、简易收信机的LC谐振回路设计的调谐元件。从整机装配视角看，这类元件通常布置在收音机主板靠近调谐旋钮的一侧，通过传动软轴或齿轮组与面板旋钮连接，用户旋转旋钮时带动内部动片组同步转动，改变动片与定片的正对重叠面积，从而在规定容值区间内连续改变电容量，让天线输入回路与本机振荡回路同步谐振到目标广播频率，实现不同电台信号的选择与接收。

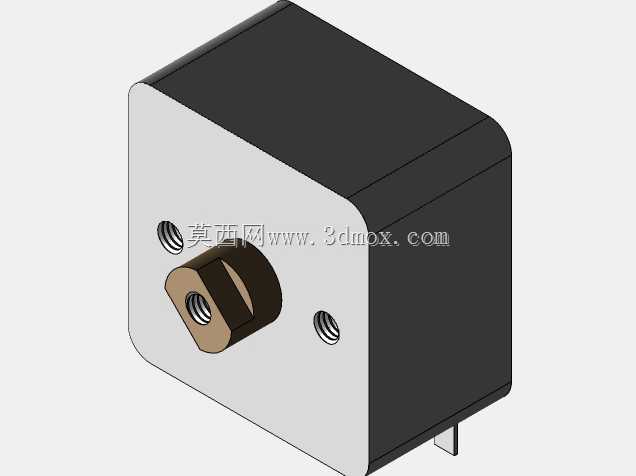

　　该元件的主体采用近似立方体的封闭壳体结构，壳体正面为金属安装面板，面板中心伸出带扁位的绝缘转轴，转轴根部设计有六角形定位卡位，既可以配合传动件传递扭矩，也能限制转轴的轴向窜动，避免转动过程中出现偏心卡滞。面板上分布的三个带内螺纹的孔位并非普通安装过孔，其中两个为定片组的电气引出端固定孔，可直接通过螺钉将定片引脚与电路板焊盘或接线端子锁紧，第三个孔位用于壳体与设备机架的定位固定，保证转轴与面板旋钮的同轴度。壳体背部预留的插装引脚可直接插入印制板对应孔位，配合正面的螺钉固定，能在设备受到振动时避免元件引脚出现疲劳断裂，适配便携收音机经常移动、跌落的使用场景。

　　设计这类电容结构时，首先要平衡容值调节范围与介质耐压的矛盾。动片与定片均采用薄金属片冲压成型，片间预留均匀的空气间隙，空气作为介质不仅损耗极低，还能避免固体介质在长期使用后出现老化、容量漂移的问题。动片组与转轴之间采用绝缘衬套隔离，保证转动部件与外部金属旋钮之间的电气绝缘，防止人体接触旋钮时引入干扰信号。转轴的转动阻尼经过结构匹配，既不会因为阻尼过小导致调谐时频率偏移过快、难以精准锁定弱电台，也不会因为阻尼过大造成旋钮操作手感沉重。壳体侧面与底部的封闭结构可以阻挡灰尘、潮气进入片组间隙，避免片间积尘引发的漏电、容量跳变问题，提升元件在不同温湿度环境下的工作稳定性。

　　从安装边界来看，立方体壳体的外轮廓尺寸适配老式收音机的内部堆叠空间，正面面板的尺寸略大于壳体主体，安装时面板可贴合在机壳内部的支撑凸台上，不需要额外设计复杂的固定支架。转轴伸出面板的长度经过匹配，既可以直接连接面板调谐旋钮，也可以根据整机结构加装减速齿轮组，实现精细调谐。三个螺纹孔的位置间距符合常规收音机主板的安装孔位规范，设计人员在进行整机布局时，只需在主板对应位置预留安装孔与引脚过孔，不需要为该元件单独定制安装结构。在进行三维建模时，需要重点保证动片组转动角度与容值变化的对应关系，同时还原片间的均匀间隙、转轴扁位与六角卡位的细节，确保装配仿真时传动路径无干涉，引脚与电路板的配合尺寸符合装配公差要求。这类元件除了老式收音机维修与复刻场景外，也可用于简易无线电实验装置、高频信号发生器的调谐回路中，为需要连续改变电容值的高频电路提供可靠的调谐手段。
