管道焊接用快装卡箍式连接法兰结构

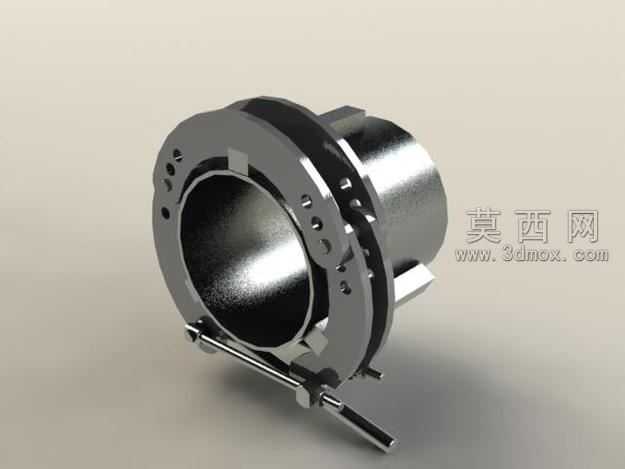

本模型为管道焊接作业配套的快装式连接法兰组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路连接件的通用尺寸规范，对法兰盘的密封面、定位孔、卡箍铰接结构、锁紧操作杆等细节均做了1:1比例的特征还原。模型构建时先通过草图绘制法兰主体的回转截面，利用回转特征生成法兰基体，再对盘面上的周向定位孔做阵列特征处理，保证孔位的等分精度符合实际安装要求；卡箍部分采用分体式建模思路，分别构建两个半环形卡箍瓣、铰接销轴、锁紧压杆与配套的紧固件，通过装配约束还原卡箍的开合活动行程，可直观展示其锁紧与松脱的动作逻辑。材质渲染阶段为金属部件赋予了哑光不锈钢材质，调整材质的粗糙度、金属度参数模拟实际金属加工后的表面质感，对密封接触面做了细微的纹理处理区分加工面与非加工面，渲染时采用柔和的侧方打光方案，突出法兰盘端面、卡箍铰接位置的结构轮廓，避免金属表面出现过曝的反光区域。设计思路上该结构兼顾了焊接管道的连接强度与拆装便捷性，法兰与管道端采用焊接固定保证连接密封性，外侧卡箍结构无需额外螺栓紧固即可实现快速锁紧，降低管路维护时的拆装难度，建模时特意保留了卡箍与法兰盘之间的装配间隙，还原实际构件的装配公差要求，所有特征均保留可编辑参数，可根据不同管径的管路需求调整尺寸参数完成适配改型。
