星型径向排布活塞连杆组件结构设计

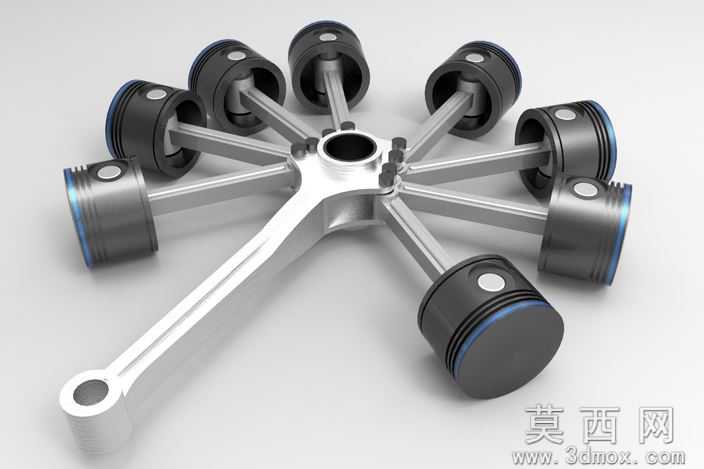

本作品为星型布局的活塞连杆动力组件三维建模成果，整体采用中心辐射式的径向排布逻辑，以中心曲柄连接座为核心，八组活塞连杆组件沿圆周方向均匀向外延展，形成极具辨识度的放射状结构形态。建模过程中首先完成中心基座的参数化构建，精准预留曲柄销轴的装配孔位，保证各连杆安装位的角度公差控制在合理范围内，确保后续运动仿真无干涉问题。连杆部分采用一体化建模逻辑，杆身做了轻量化的过渡处理，两端的连接环分别适配中心销轴与活塞销，尺寸匹配精度严格按照通用动力组件的装配标准设定，还原了真实连杆的受力结构形态。活塞部分还原了经典的内燃机活塞外形，顶部做了平整化处理，侧壁预留了活塞环的安装槽位，活塞销座的位置与连杆小头端精准对齐，保证装配后活塞的往复运动轨迹与中心基座的回转中心垂直。材质渲染阶段，连杆与中心基座采用哑光金属铝材质，模拟轻量化动力构件的金属质感，表面做了细微的磨砂处理，避免过度反光影响结构展示；活塞部分采用深灰色铸铁材质，活塞环位置添加了蓝色的高光装饰条，区分不同部件的材质属性，提升整体视觉层次感。设计思路上，该结构参考了经典星型发动机的排布逻辑，将传统环形排布的活塞组件做了可视化的结构拆解展示，省略了气缸、曲轴等外围部件，重点突出活塞与连杆的连接关系、径向排布的空间结构，能够直观展示星型动力组件的动力传递路径：中心曲柄回转时，带动各连杆做平面运动，进而驱动活塞做往复直线运动，清晰呈现了该类动力结构的运动原理。建模过程中对各部件的装配间隙做了合理预留，既保证结构展示的严谨性，也为后续添加运动仿真、拆解动画提供了基础，整体模型布线规整，无冗余面，可直接用于教学演示、结构原理展示等场景。
