M18螺纹电感式线性位移接近传感器

项目分类:传感器 发布时间:2022-03-28 ID:594048
  • M18螺纹电感式线性位移接近传感器
  • M18螺纹电感式线性位移接近传感器
  • M18螺纹电感式线性位移接近传感器
  • M18螺纹电感式线性位移接近传感器
  • M18螺纹电感式线性位移接近传感器

  这款圆柱螺纹式电感传感器主要用于自动化产线中金属目标的连续位置反馈,常见于机床上下料、输送定位、夹具开合、料厚变化、辊缝监测和机械手末端判断等场景。与普通开关量接近传感器只输出有无信号不同,线性感应式结构能够在有效检测范围内随金属目标距离变化提供连续的位置趋势,便于PLC或模拟量采集模块判断工件是否接近、偏移量大小以及运动过程中的相对位置。现场使用时,它并不承担高精度光栅尺那样的闭环测量任务,更多是在油污、粉尘、振动和频繁接触的环境中提供可靠、耐造的非接触式距离信号。

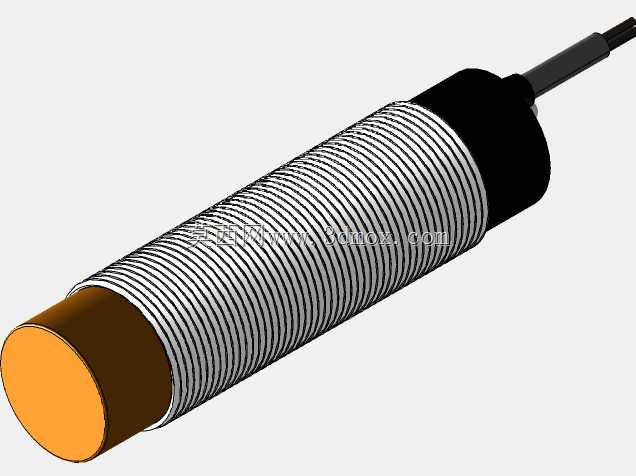

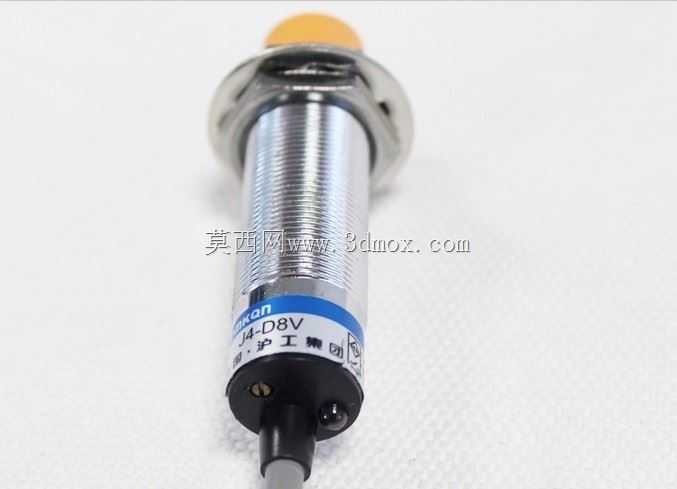

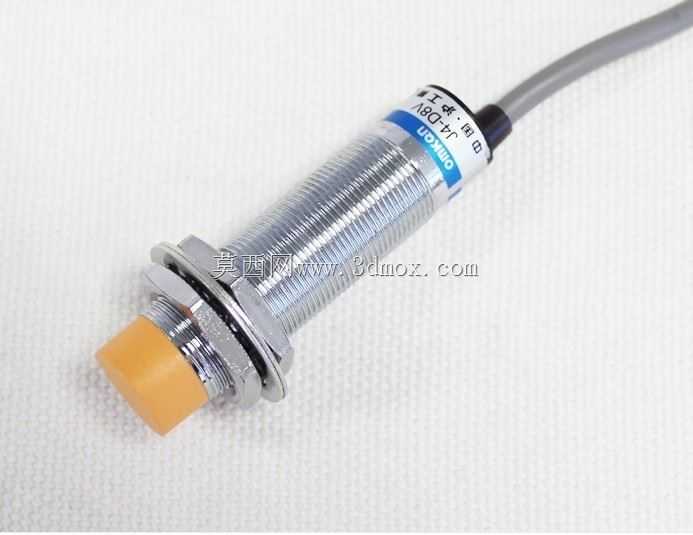

  外形采用M18金属螺纹筒体,是工业传感器里非常典型的安装规格。筒体外侧连续螺纹既承担壳体防护作用,也用于通过两个锁紧螺母在安装支架或设备壁板上调节前后位置。感应端为橙色圆形端面,后端为黑色塑料转接段并引出电缆,整体结构简洁,适合在狭窄空间内横向或正向安装。建模时需要重点控制螺纹大径、筒体长度、六方或光面段位置、出线方向以及感应面直径,因为这些尺寸直接决定选型后能否装入现有支架、是否与周边运动件干涉,以及锁紧螺母是否有足够扳手空间。

  从安装边界看,M18螺纹传感器通常需要在面板上预留对应通孔或螺纹孔,并在两侧配置螺母锁紧。若从壁板外侧穿入,前端感应面应与被检测金属面保持平行,避免斜装造成有效感应区缩小;若安装在型材支架上,则要考虑螺母厚度、垫圈厚度和电缆最小弯曲半径。传感器周围还应预留调试空间,便于在设备试运行时旋转螺母微调检测距离。对于高速运动目标,安装支架必须有足够刚性,否则设备振动会使检测距离波动,表现为模拟量信号抖动,进而影响判断稳定性。

  产品功能上,这类器件依靠前端线圈产生高频电磁场,当金属导体进入感应区后,涡流效应改变线圈参数,电路据此识别目标距离。不同金属材料的衰减系数不同,碳钢检测距离通常较好,不锈钢、铝、铜等材料会使有效距离缩短,因此在结构设计阶段不能只按样本标称值布置,而要结合实际工件材质预留余量。线性输出段尤其要避开饱和区:目标过近时输出不再随距离明显变化,目标过远时信噪比下降,合理做法是让正常工作区间落在曲线中段。

  设计思路上,模型把外部功能表达得比较完整:金属筒体的滚纹或螺纹质感、感应端颜色区分、尾部电缆接头和黑色封盖都清晰可见。对于设备布局工程师而言,这类外部模型已经能够满足干涉检查、走线规划和安装孔位确认;若要进一步用于维修培训或数字样机,还可补充锁紧螺母、垫片、接插件以及电缆最小折弯半径等附件。建模过程中应避免把螺纹做成装饰而忽略真实装配尺寸,因为传感器在整机中属于频繁调整件,螺纹长度和螺母位置往往决定现场维护是否方便。

  在实际应用中,传感器前端面不宜与金属挡块直接碰撞。虽然金属壳体具备一定抗冲击能力,但感应面内部线圈和灌封层长期受撞击后可能出现零点漂移或外壳变形。较稳妥的结构方案是在传感器旁设置独立机械限位,让工件停在检测范围内而不是压到传感器本体。对于焊接、切削液飞溅较多的场合,还应在安装角度上做避让,使液体和金属屑不易堆积在感应面周围。

  三维建模时,筒体可按回转体建立,再用螺旋线或简化纹理表达螺纹;尾部电缆不必追求内部芯线结构,但应给出自然出线方向和直径,以便在电气布线时评估拖链、线槽和接头空间。感应面与筒体的同轴度、尾部封盖与筒身的配合台阶,也会影响模型在工程图和装配体中的真实感。若用于设备选型库,建议把检测方向、安装中心高、螺纹有效长度和所需维护空间作为关键参考信息,而不是仅仅提供一个外观件。

  总体来看,这类线性感应式接近/距离传感器的价值在于把金属目标的位置变化转化为可采集的连续信号,帮助设备在不接触工件的情况下完成状态判断。结构设计者需要围绕螺纹安装、感应距离、材料差异、抗振防护和周边干涉进行综合考虑,才能让传感器在长期运行中保持稳定。
