七十毫米涵道式管道风机结构造型

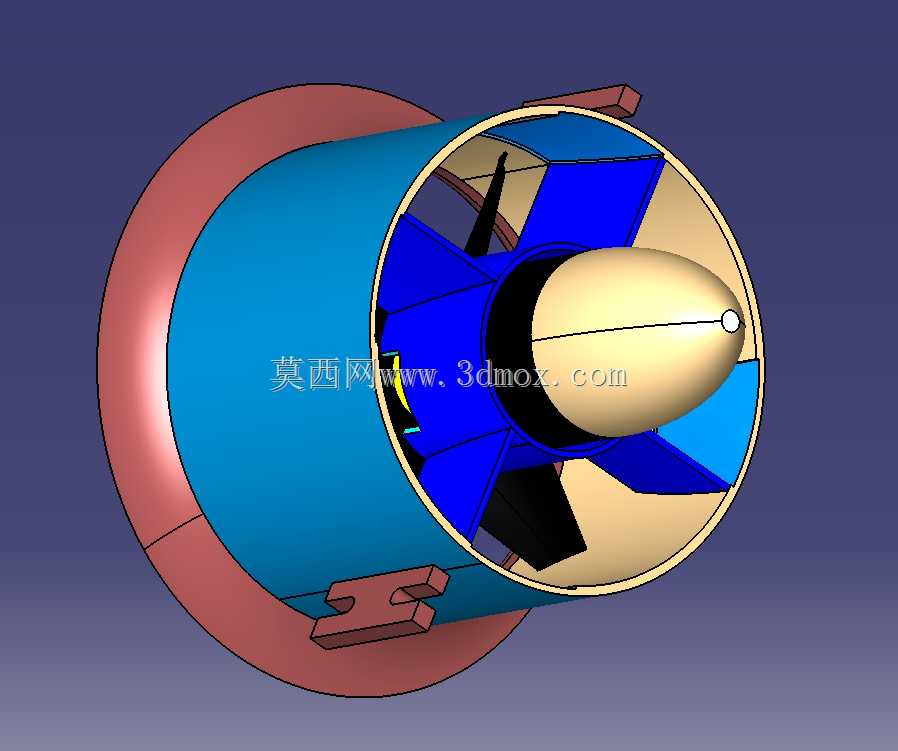

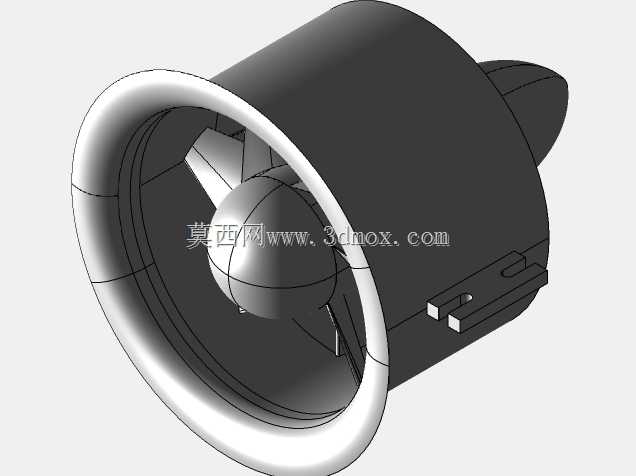

　　该模型呈现的是一台七十毫米口径涵道式管道风机，核心由外涵道机匣、前置整流罩、多叶片叶轮、后置静子导流叶片及底部安装支脚组成。这类结构常见于对轴向尺寸和安装空间较敏感的通风增压、模型动力、设备冷却及局部风道系统中，区别于普通敞开式轴流风机，其外涵道能够约束气流径向扩散，使气流在环形通道内加速并保持较高方向性，从而提升单位截面积下的送风效率。

　　从实际用途看，涵道风机既可以作为独立管道增压单元嵌入狭窄风道，也可用于电子舱、设备柜、小型动力装置或实验装置中的定向气流组织。模型底部设置的安装支脚表明其并非单纯悬浮式动力件，而是考虑了机台固定、姿态定位和与周边结构避让的需要。支脚位于涵道下方偏后位置，能够在不遮挡进风面的前提下提供支撑面，适合通过螺钉或压块固定到平板支架上。

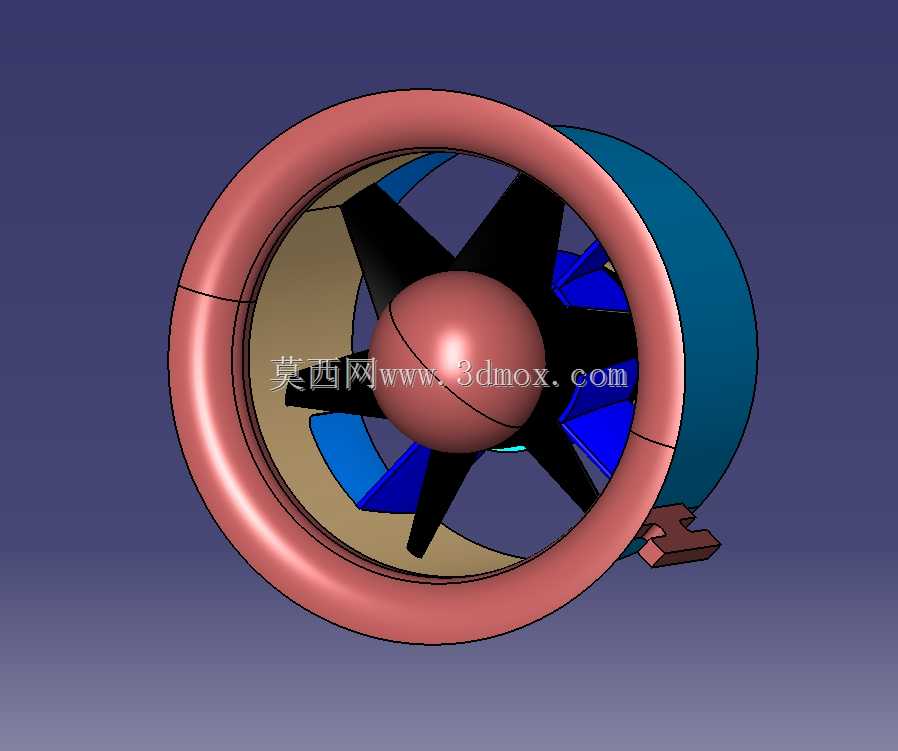

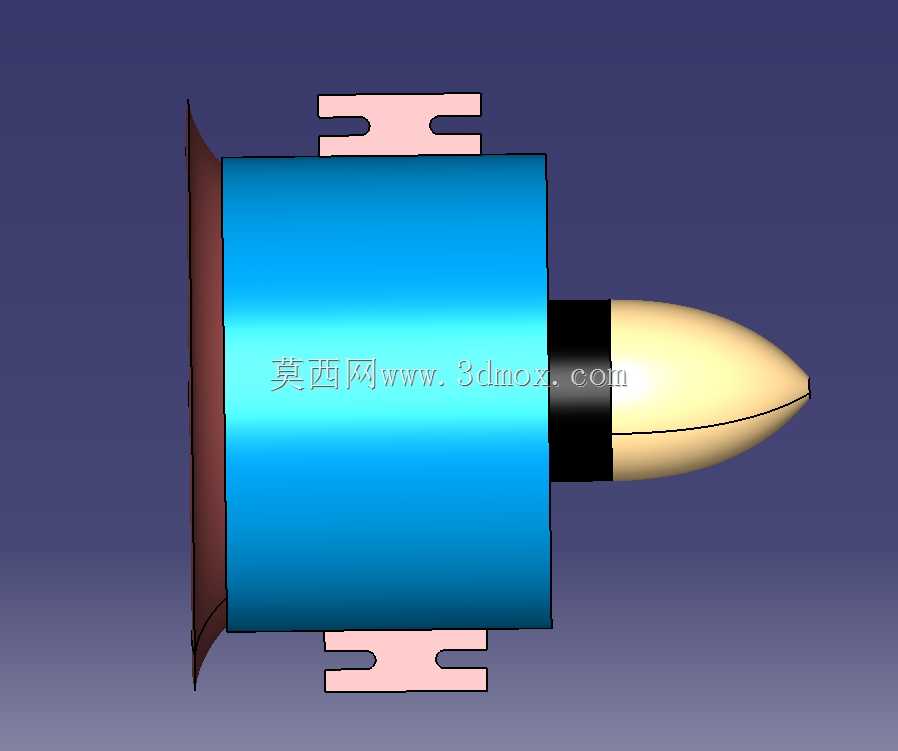

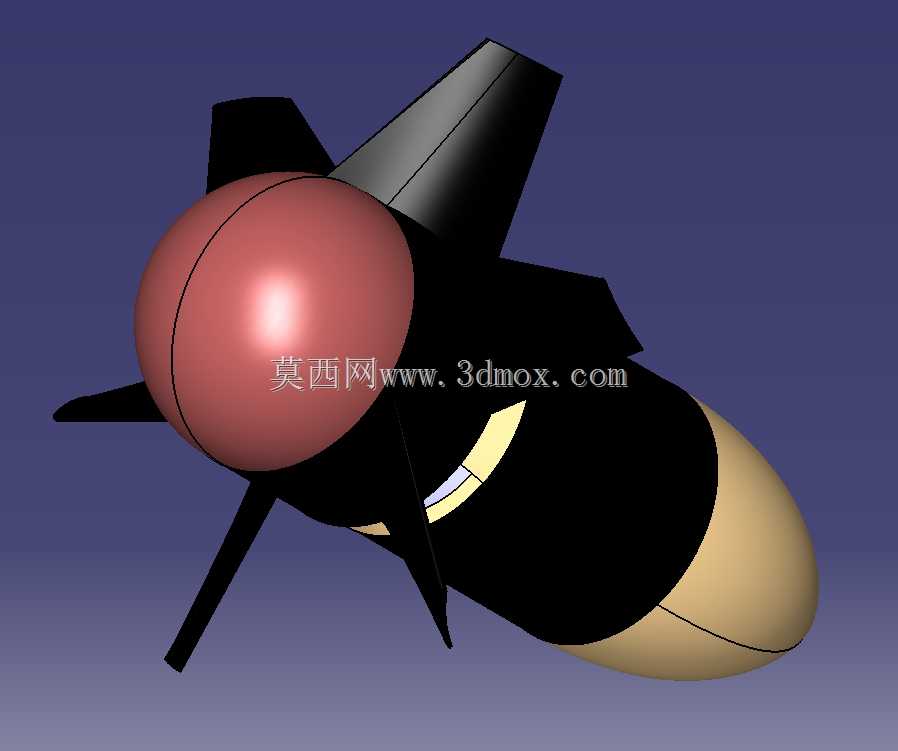

　　外形尺寸方面，最关键的边界是七十毫米级涵道外径。该尺寸决定了风机装入圆筒、支架或设备舱时所需的径向预留空间。前端球形整流罩用于降低入口滞止损失，使来流更平顺地进入叶根区域；叶轮叶片采用扭曲布置，沿径向存在角度变化，目的是让不同半径位置的气流获得相对一致的做功条件，避免叶尖与叶根流速差异过大造成额外紊流。外涵道内壁与叶尖之间需要保留合理间隙，间隙过小会提高装配和动平衡要求，稍有形位偏差就可能发生擦碰；间隙过大则会形成明显泄漏回流，削弱增压效果。

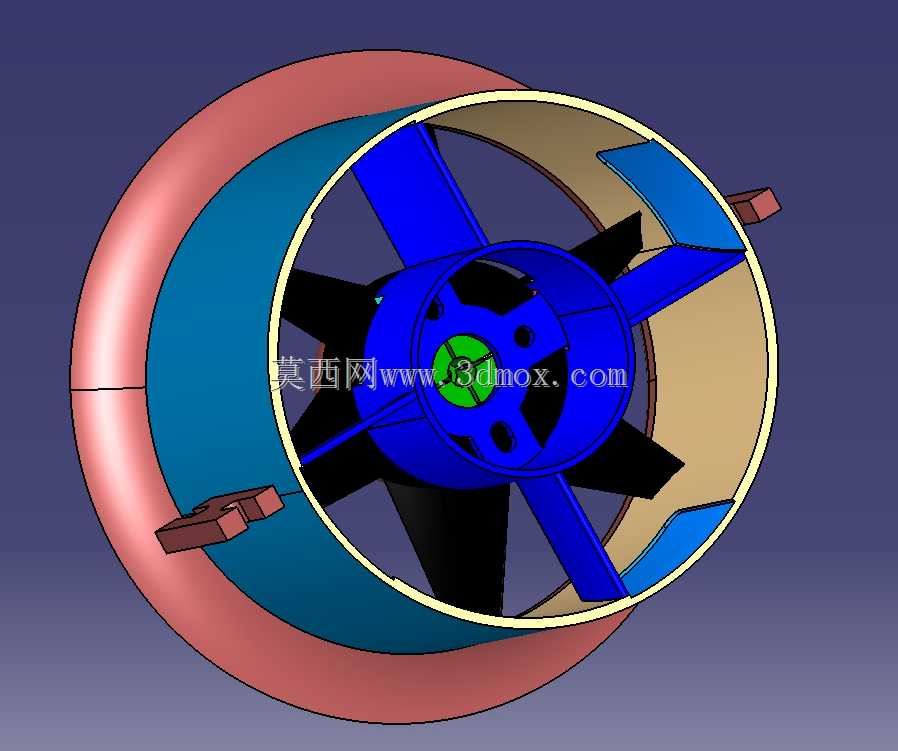

　　后置静子导流叶片的作用不容忽视。气流经过旋转叶轮后通常带有周向旋绕，若直接排出，部分动能会以涡流形式耗散。静子叶片将旋绕气流整理为更接近轴向的流动，可提高出口静压并改善下游流场。模型中静子叶片连接在中心体与外机匣之间，同时承担支撑中心结构的功能，这种设计使内部承力路径更短，也减少了额外支架对气流的干扰。

　　设计思路上，该结构把气动外形、零件装配和安装边界统一在同一环形空间内处理。前端整流罩、叶轮、中心体、静子和外机匣沿同一轴线布置，有利于控制同轴度；外机匣既作为气流壁面，又承担外部防护和定位基准功能；底部支脚则把整机载荷传递到安装面。对于结构设计人员而言，建模时需要重点关注叶轮旋转域与静子静止域的分界、叶片前后缘厚度过渡、中心体与外涵道的连接强度，以及支脚与涵道曲面相交处的局部应力集中。

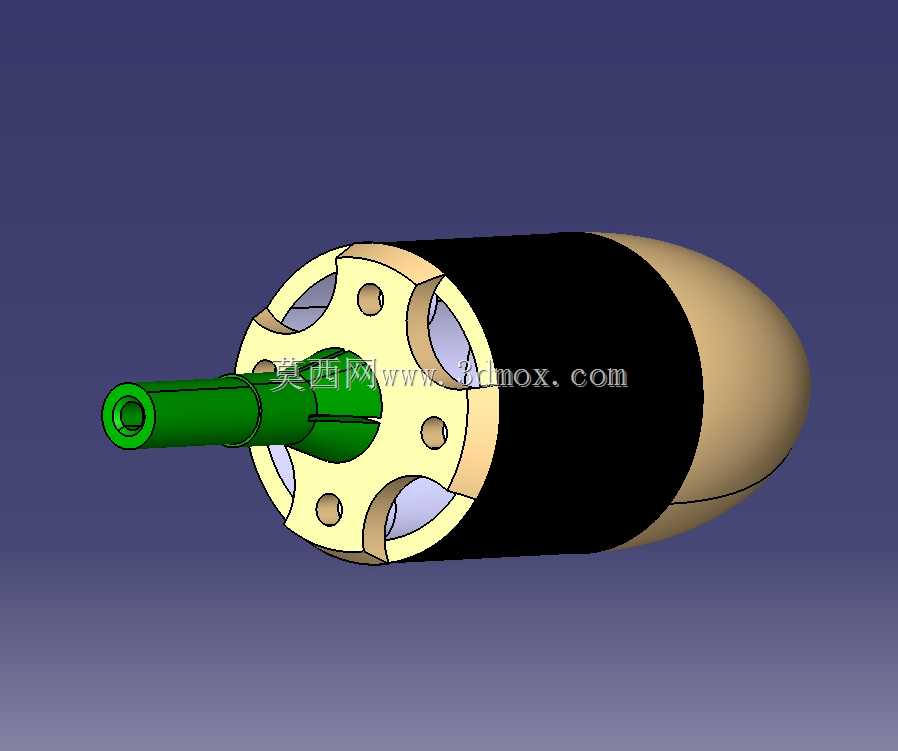

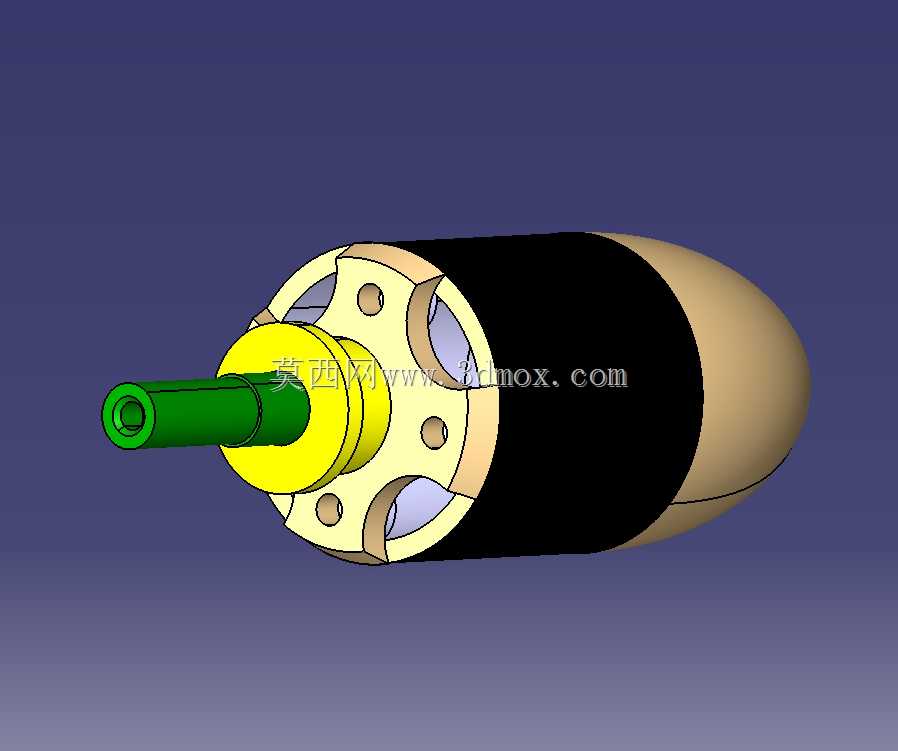

　　在设备选型或三维建模阶段，七十毫米口径意味着它更适合中小流量、较高流速的应用，而不是大空间敞开换气。若用于管道系统，应保证入口前方留有足够进气距离，出口后避免急弯或突然扩压，否则模型所体现的导流优势会被系统阻力抵消。若用于模型动力或冷却总成，则还需结合电机长度、轴系支撑、接线空间和维护拆装顺序复核轴向边界。该模型完整表达了涵道风机的主要几何关系，可用于结构干涉检查、安装方案讨论、气动外形评审以及后续工程细化。
