四旋翼配送无人机结构设计方案

　　该方案围绕城市末端配送场景展开，核心目标是在有限起降空间内完成小型货物的稳定转运。整机采用四旋翼布局，机臂沿中心机身呈十字形向外伸展，这种构型在控制冗余、结构复杂度与维护成本之间取得平衡，适合社区、园区、校园等短距离物流任务。与追求高速穿越的航模不同，配送机型更强调悬停精度、载荷适应性和降落安全性，因此在重心布置、电机间距、起落架高度等方面都需要结合货舱位置反复校核。

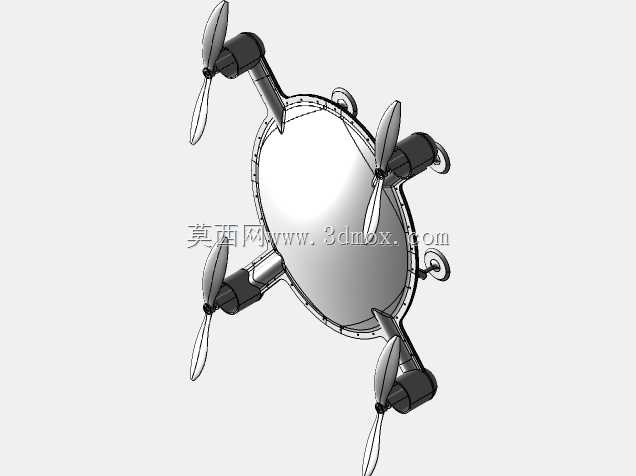

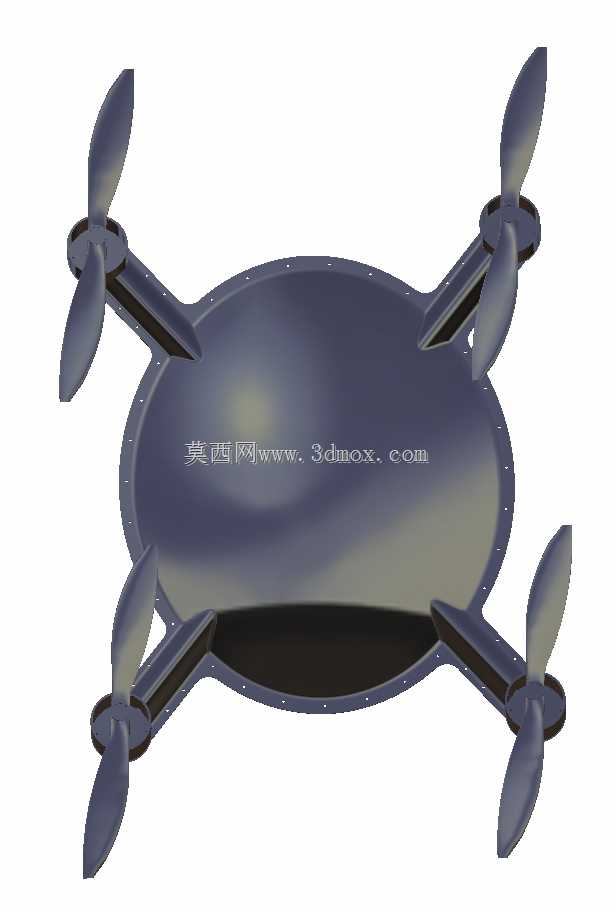

　　机身主体采用流线型上壳，内部用于布置飞控、电源、电调和传感模块。上表面连续过渡，可降低前飞时的迎风阻力；底部相对平整，便于预留货舱挂载或内置储物空间。四个机臂从机身侧部延伸至旋翼轴线处，端部安装动力总成。机臂长度并非随意确定，而是由旋翼直径、相邻桨尖安全间隙以及机身宽度共同约束：若机臂过短，相邻旋翼气动干扰会明显增大；若过长，则整机转动惯量上升，姿态响应变慢，同时降低收纳与转运便利性。

　　旋翼系统位于机臂末端，电机轴线保持竖直，以保证升力方向与机体法向一致。四组旋翼通过转速差实现俯仰、横滚、偏航和升降控制。设计时需要把电机座、机臂连接区和机身承力框作为传力路径统一考虑：升力由桨叶产生后，经电机座传入机臂，再汇集到中心机身；降落冲击则由起落架向上传递至机身下框。若只关注外形而忽略这条载荷路径，实际飞行中容易出现机臂根部应力集中、起落架固定点开裂等问题。

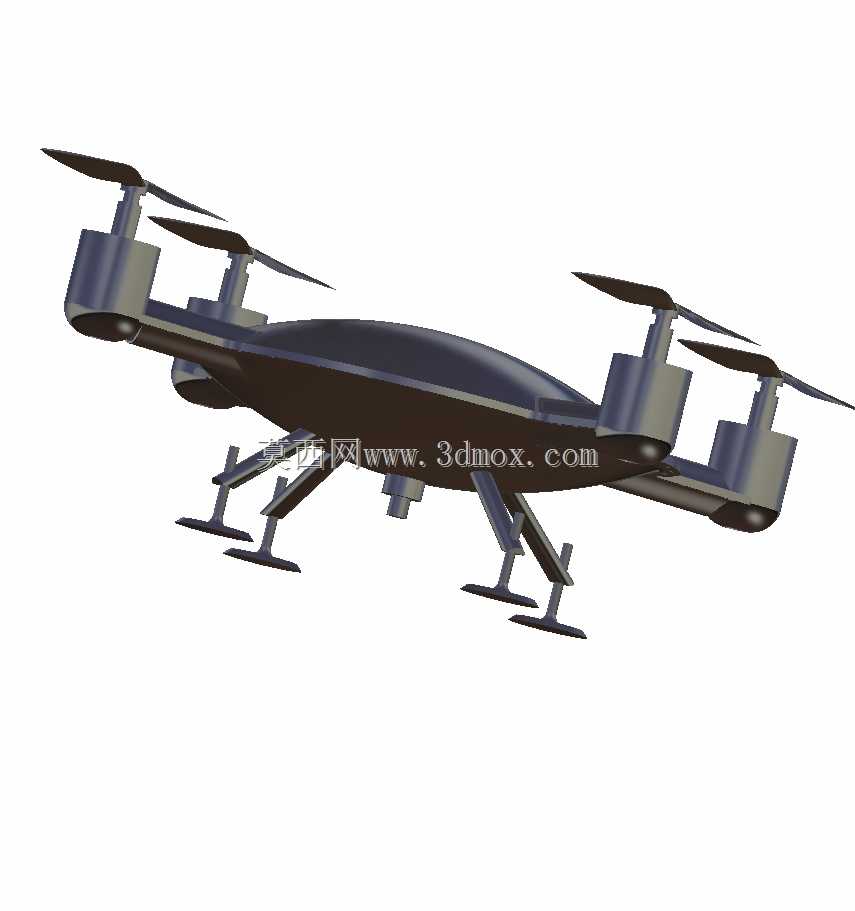

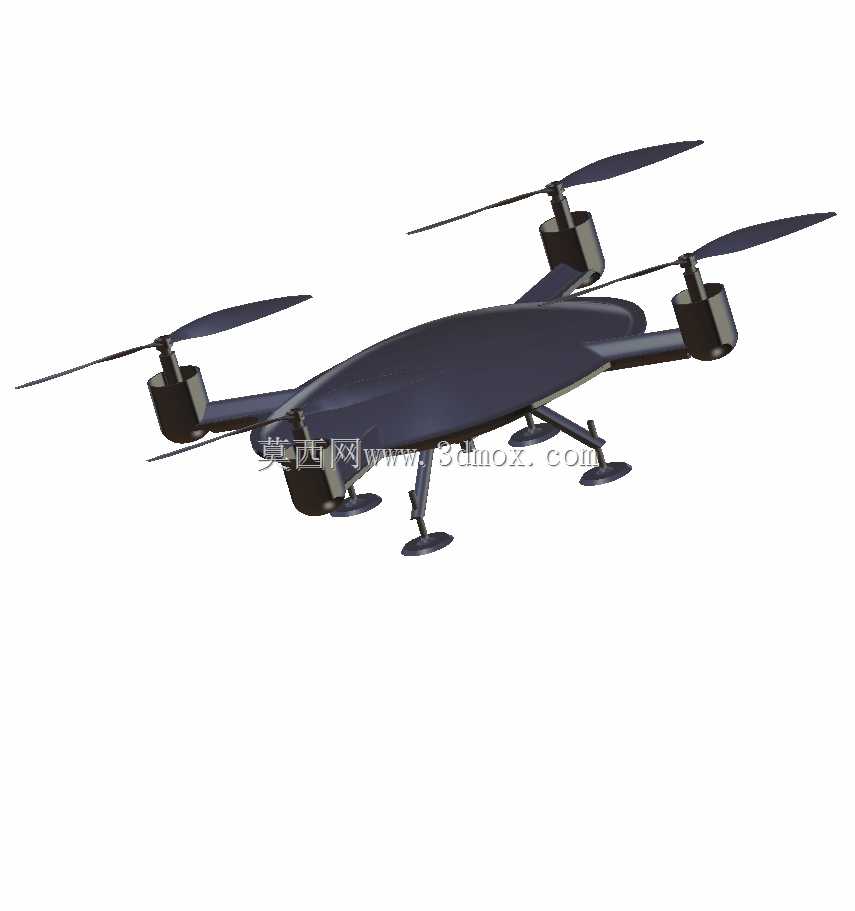

　　起落架采用四点支撑形式，支腿从机身下方向外、向下展开，底端设置圆形脚垫。该结构有三个作用：一是在不平整地面降落时提供稳定支撑，降低侧翻风险；二是把机身底部抬离地面，为货舱、摄像头或下视传感器留出安全距离；三是在硬着陆时通过支腿的微小变形吸收冲击。脚垫直径需要与接地压强匹配，过小容易在草地、塑胶场地等软质表面下陷，过大则增加重量和风阻。支腿跨距也应控制在旋翼直径投影范围内，避免影响起降标识识别，同时保证地面操作时人员不易碰到桨尖。

　　从功能分区看，中心机身可划分为前侧航电区、中部电源区和下部任务区。飞控与惯性器件宜布置在靠近整机重心的位置，以减小角运动带来的测量误差；电源模块位于中部，既方便配平，也利于缩短到电调的大电流走线；下部任务区可根据配送需求安装货箱锁扣、投放机构或视觉定位组件。机身内部还需预留散热通道，因为持续悬停和大载重爬升时电调、电池都会产生热量，完全密封的外壳会导致动力系统效率下降。

　　外形尺寸方面，这类机型的边界主要由旋翼展开直径、机身最大宽度和起落架高度决定。旋翼展开直径决定单机所需安全起降面，也影响相邻无人机同时作业时的间隔；机身宽度关系到货舱容积和内部器件排布；起落架高度则决定腹下任务载荷的安装空间。在结构建模时，应先建立旋翼旋转包络体、地面间隙包络体和机身内部安装包络体，再细化外壳和连接件，而不是先做曲面再被动塞入器件。这样可以在方案早期发现桨尖与机身干涉、脚垫与货舱冲突、维修开口不足等问题。

　　安装边界上，电机座需要保留足够的螺钉分布圆，以承受拉力、扭矩和振动；机臂与机身连接处宜设置定位面，保证装配后四个电机轴线等高；上壳与下壳之间需要设计止口或搭接边，既提高扭转刚度，也减少雨水和灰尘侵入。对于配送场景，外壳还应考虑快拆需求，因为电池更换、货箱清洁和传感器校准都属于高频操作，过多隐藏紧固件会降低地面周转效率。

　　在实际用途上，该机型可承担轻小件物品的点对点运输，例如园区文件、餐饮外卖、医疗样本或应急物资。其优势在于航线灵活、对地面道路依赖低，但设计上必须面对阵风扰动、重复起降、载荷变化和近地紊流等工况。因此，机架不能只按静态重量校核，还应考虑机动飞行时的动载系数，以及降落冲击对支腿和机身连接点的反复作用。

　　总体而言，该模型的价值不在于复杂曲面，而在于把气动布局、任务载荷、结构承力和地面操作约束整合到同一套机架中。对于结构设计人员，可据此继续细化机臂截面、壳体壁厚、连接筋板和减振安装；对于设备选型人员，可依据旋翼间距、腹下空间和重心范围匹配动力、电池与任务吊舱；对于三维建模从业者，则可把它作为理解飞行包络、安装包络和地面边界协同设计的典型案例。
