电机散热用轴流冷却风叶结构

　　这款冷却风叶主要配套中小型封闭式异步电机、伺服电机以及部分减速电机的非轴伸端使用，直接卡装在电机转轴上，随转子同步运转，驱动空气沿电机轴向流过散热筋表面，把定子绕组、铁芯产生的热量持续带走，避免电机在长期连续运行中出现绝缘老化加速、出力下降甚至过热停机的问题。在纺织、机床、输送线这类连续运行工况里，电机往往安装在机柜内部或者粉尘较多的环境，自然散热条件差，这类风叶的散热效率直接决定电机的允许负载率，也是电机温升试验里必须匹配的关键部件。

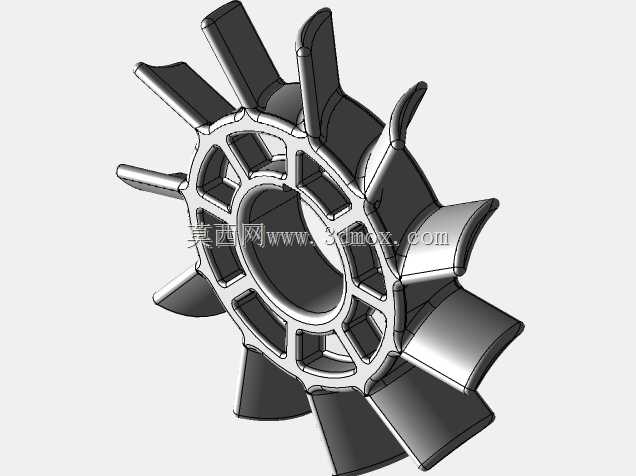

　　从结构上看，风叶中心是带辐条的轮毂，内孔预留了和电机轴配合的安装位，周边的镂空辐条一方面减轻整体转动惯量，降低电机启动瞬间的惯性负载，另一方面也能减少轮毂区域的材料堆积，避免注塑成型时出现缩痕、内应力集中的问题。外圈均匀分布的叶片采用了前掠式的曲面造型，和普通直板叶片相比，这种曲面在相同转速下能推动更多空气，同时降低叶片表面的气流分离，减少运转时的气动噪声。叶片根部做了加厚过渡，和轮毂衔接处没有尖锐转角，能分散旋转时的离心力，避免长期高速运转后叶片根部出现疲劳断裂。

　　设计这类风叶时，首先要匹配对应电机的机座号，确认转轴直径、键槽尺寸以及风叶在端盖外侧的轴向安装空间，保证风叶旋转时不会和风罩、端盖发生干涉。叶片的数量、倾角需要结合电机的额定转速调整：两极高转速电机通常搭配叶片数量少、倾角小的风叶，控制噪声和风摩损耗；四极、六极的中低速电机则可以适当增加叶片数量、增大倾角，弥补转速不足带来的风量缺口。轮毂的轴向长度也要经过校核，既要保证和转轴的配合长度足够，传递扭矩时不打滑，又不能过度占用电机后端的装配空间。

　　材料一般选用增强尼龙或者聚丙烯注塑成型，这类材料自身重量轻，能降低轴系的不平衡量，同时具备不错的耐温性能，电机运行时后端盖附近的温度通常在七八十摄氏度，材料不会出现软化变形；部分工况还会添加抗老化、抗静电的辅料，适配多粉尘、有腐蚀性气体的车间环境。建模过程中需要重点处理叶片的曲面光顺度，所有曲面连接处保证曲率连续，避免后续生成的模型在做3D打印或者模具加工时出现碎面；同时要做动平衡的预留考量，结构上尽量保证周向质量均匀，减少后续生产中去重的工作量。

　　实际选型装配时，除了核对安装孔位，还要确认风叶的外圆直径和配套风罩的内径匹配，间隙过小容易在风叶出现轻微窜动时发生刮蹭，间隙过大则会让气流从边缘回流，降低散热效率。风叶装入转轴后，通常会在轴端加装挡圈或者锁紧结构，防止电机正反转切换或者启停冲击时风叶轴向窜动脱出。对于变频驱动的电机，还要考虑长期低速运行时的散热能力，这类风叶的曲面设计在宽转速区间都能保持相对稳定的风量输出，不会因为转速下降就出现风量骤降的问题，能更好适配变频调速的工况需求。
