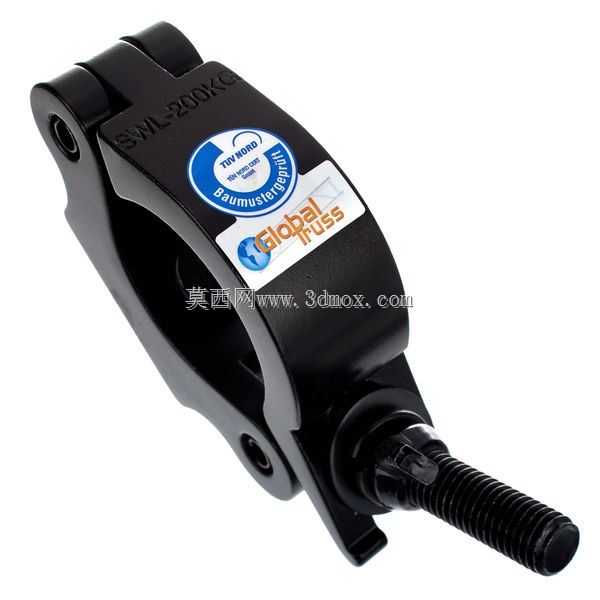

舞台桁架5035-2B半联轴器夹件

　　该夹件主要用于舞台桁架系统中圆管之间的快速连接与侧向挂载，常见于演出灯光架、背景架、展架和临时支撑结构。其核心作用是把一段带螺栓锁紧力的抱箍固定在主管上，再通过半开放连接位与相邻桁架、挂钩或附件形成可靠约束，既承担轴向定位，也传递部分剪切和弯矩。

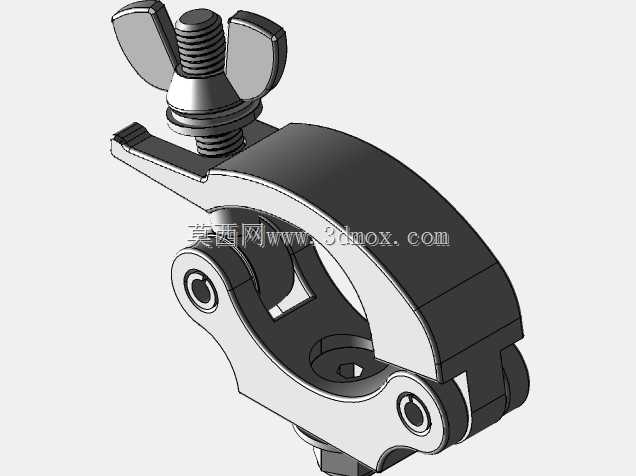

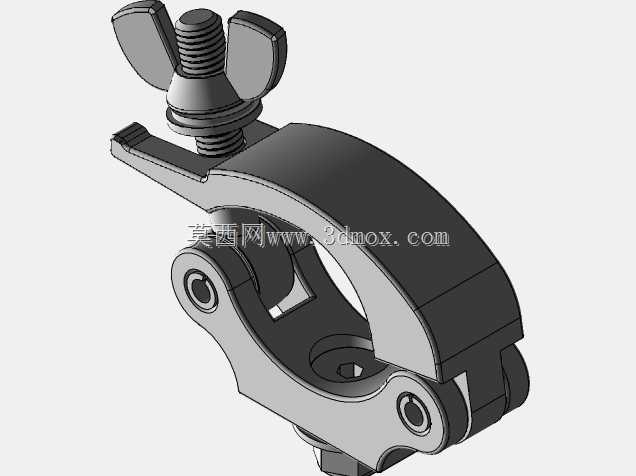

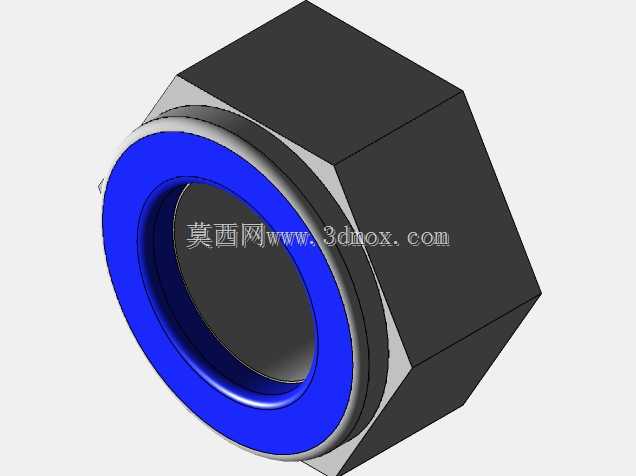

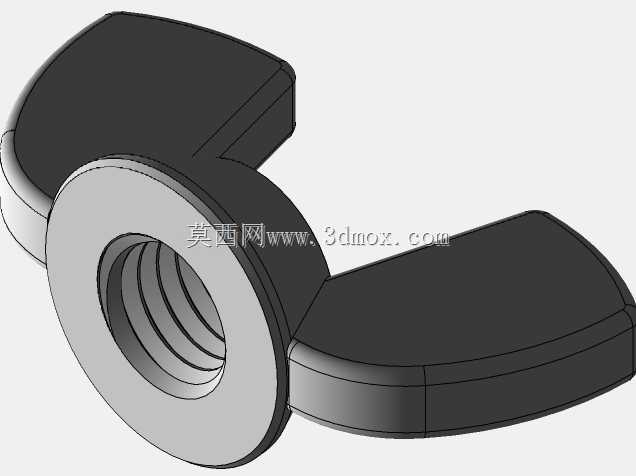

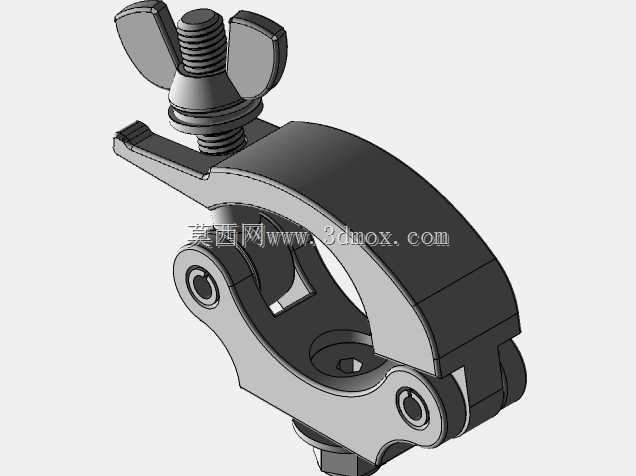

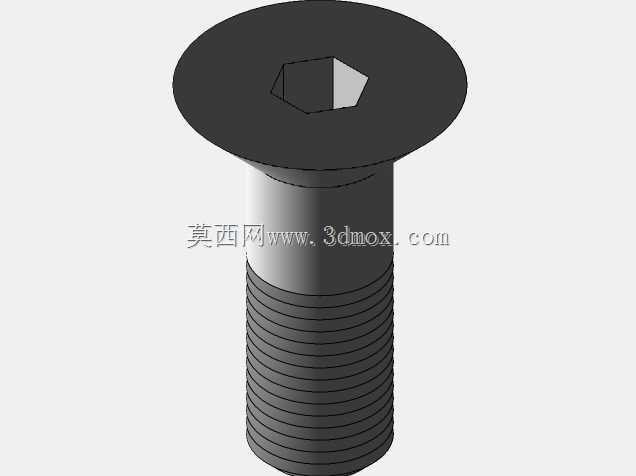

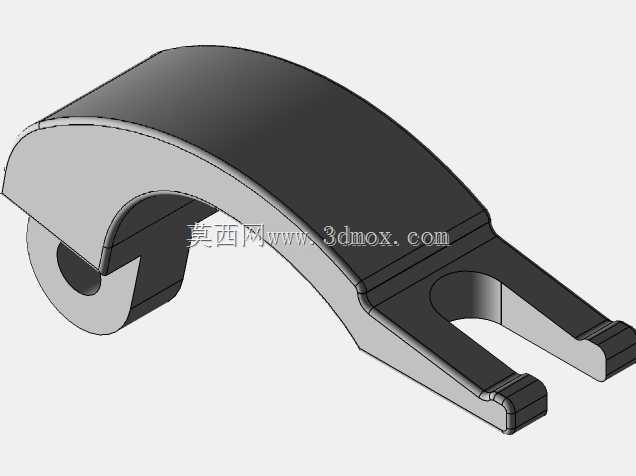

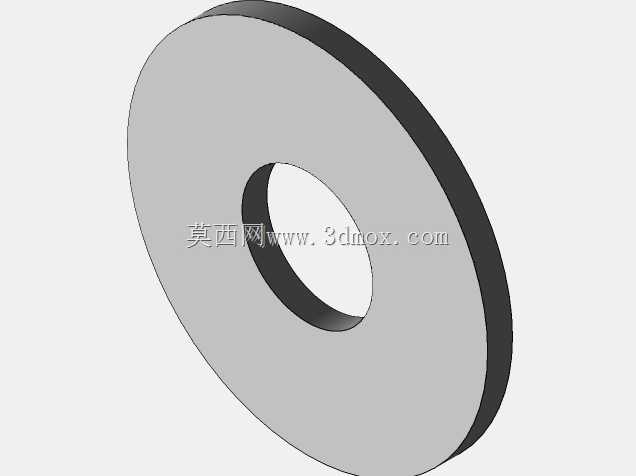

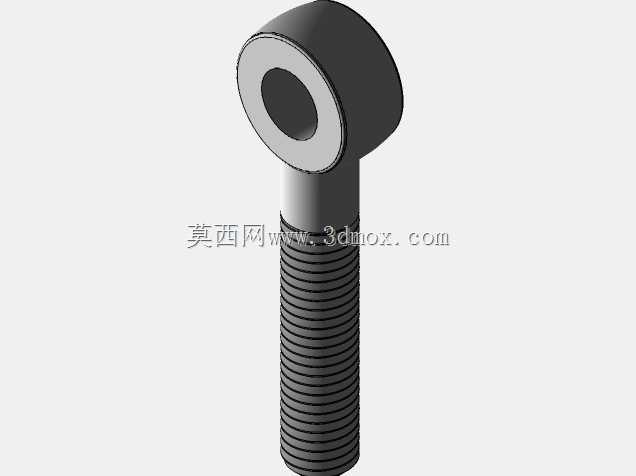

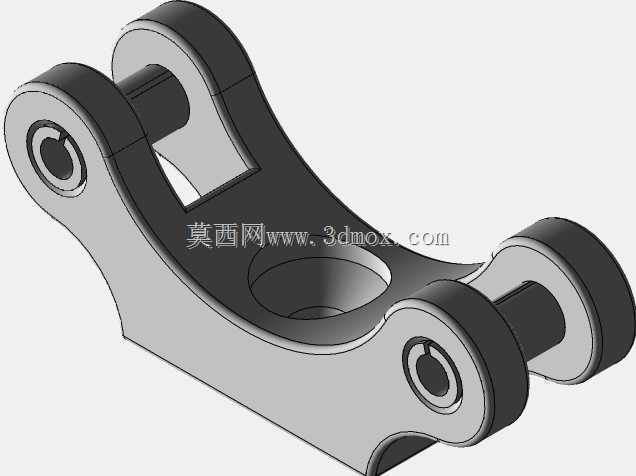

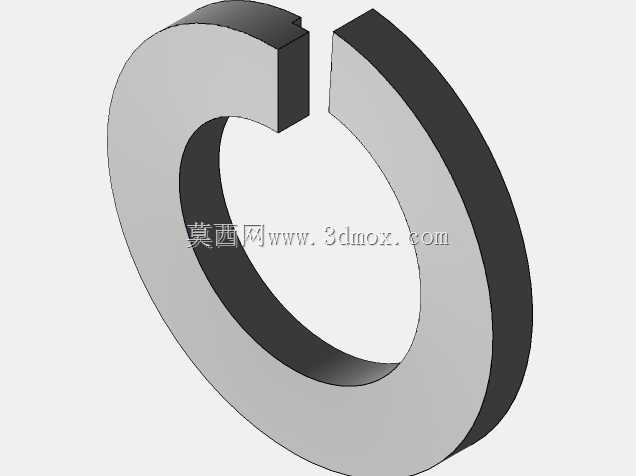

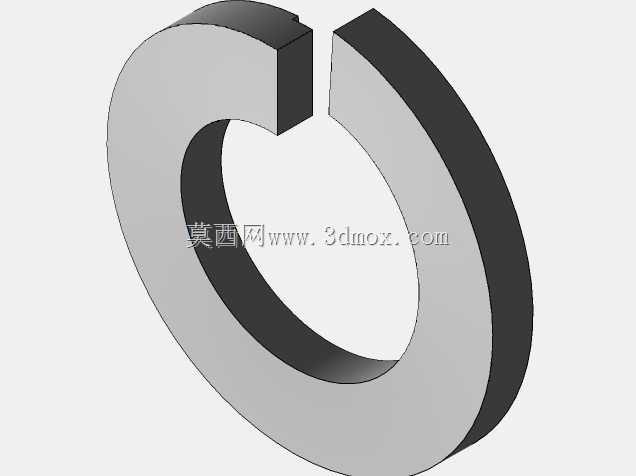

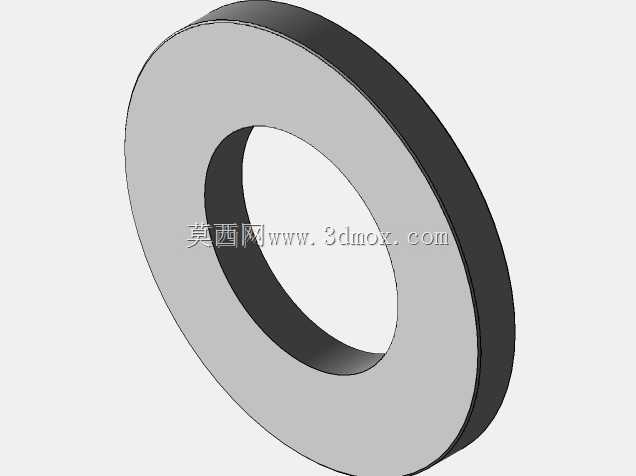

　　从结构上看，零件采用对开式抱箍形式，主体环抱圆形管材，一侧通过铰接或弯折连接保持开合，另一侧由贯穿螺栓拉紧。闭合后，内弧面与管材外壁形成较大接触面积，避免点接触造成局部压痕；螺栓拧紧时，两侧耳部产生夹紧力，使夹件在管周方向形成均匀预紧。端部螺杆用于连接配套件，可配合螺母、垫片或快拆结构调节锁紧行程，适合现场反复拆装。

　　设计思路集中在装拆效率与连接可靠性之间的平衡。抱箍本体需要在保证开口弹性的同时控制夹紧变形，因此耳部、圆弧过渡区和螺栓孔周边通常是应力集中位置。建模时应重点还原内壁圆弧半径、开合间隙、螺栓孔中心距以及耳板厚度，这些尺寸直接决定夹件能否适配指定管径，并在锁紧后不出现翘边或滑移。螺杆部分的螺纹长度、杆径和末端形态也需要准确表达，因为它关系到连接件的旋合范围和现场调节余量。

　　外形尺寸方面，该类零件的安装边界由包络圆、耳板外伸长度和螺栓轴向长度共同决定。在三维装配中，不能只关注夹件本身，还要预留扳手空间、螺母压紧区域以及相邻管材的避让距离。若布置在桁架节点附近，夹件外缘可能与斜撑、灯钩或安全缆绳发生干涉，因此在总装阶段应按实际转动角度检查开合轨迹。夹件闭合方向通常沿管材径向装入，安装时不需要沿长管轴向穿行，这一点使其在既有桁架改造和密集管线场景中更具优势。

　　实际使用中，夹紧力并非越大越好。过度拧紧会导致耳板屈服、螺纹损伤或管材局部变形；夹紧不足则可能在灯光载荷、风载或振动下产生转动。合理的结构应让螺栓预紧通过刚性较好的耳板传递到抱箍弧面，同时在关键转角处设置圆角，降低热处理或表面处理后的裂纹风险。外表面的标识区域用于承载规格、载荷方向或认证信息，虽然不直接参与受力，但在模型中保留标识位有助于工程图、BOM和现场识别保持一致。

　　对于三维建模人员，建立该零件时宜先确定主管轴线和抱箍内弧中心，再以对称面控制耳部轮廓，随后处理铰接侧、锁紧侧和外伸螺杆。螺纹可按工程需要采用简化圆柱或详细牙型；若用于干涉检查和装配模拟，简化表达已能满足要求，若用于加工或展示，则需补充牙型、倒角和端部细节。夹件内部应避免完全贴死的理想接触，可保留合理的工艺间隙，以反映真实冲压、铸造或机加工偏差。

　　在选型场景中，这类半联轴器夹件适合需要频繁调整位置的舞台连接部位。相比焊接固定，它不会破坏管材表面，且可根据灯光和布景变化重新定位；相比普通螺栓穿过管材的方案，它无需在主管上钻孔，更有利于保持桁架整体截面完整性。其承载能力与管径匹配、表面摩擦系数、螺栓强度、耳板刚性以及安装姿态均有关联，不能仅凭外观判断。

　　建模完成后，还应在装配体中验证三种状态：完全打开时的装入空间、闭合未锁紧时的定位状态、螺栓达到额定行程后的压紧状态。通过这三种状态检查，可以发现耳板干涉、螺杆过短、弧面贴合不良以及扳手空间不足等问题。对结构设计和设备选型人员而言，准确的三维模型不仅用于外观展示，更是判断节点布置、维护便利性和现场安全性的重要依据。
