五缸内燃机用凸轮轴结构设计

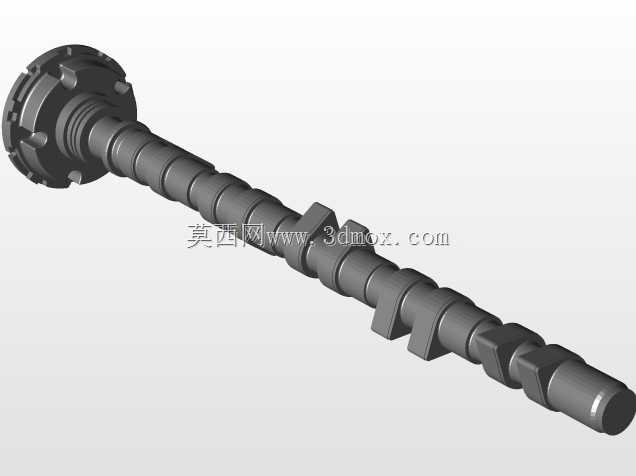

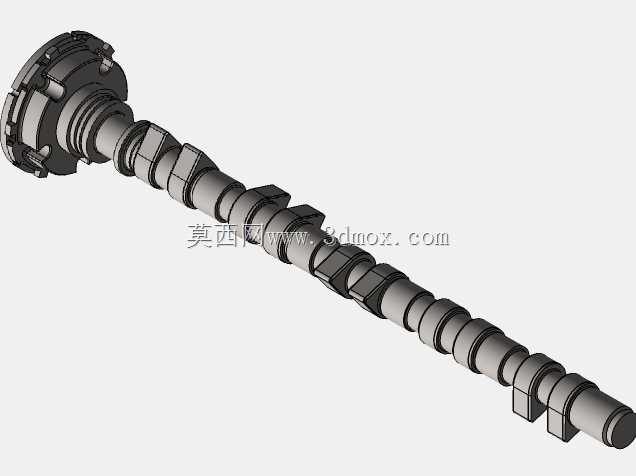

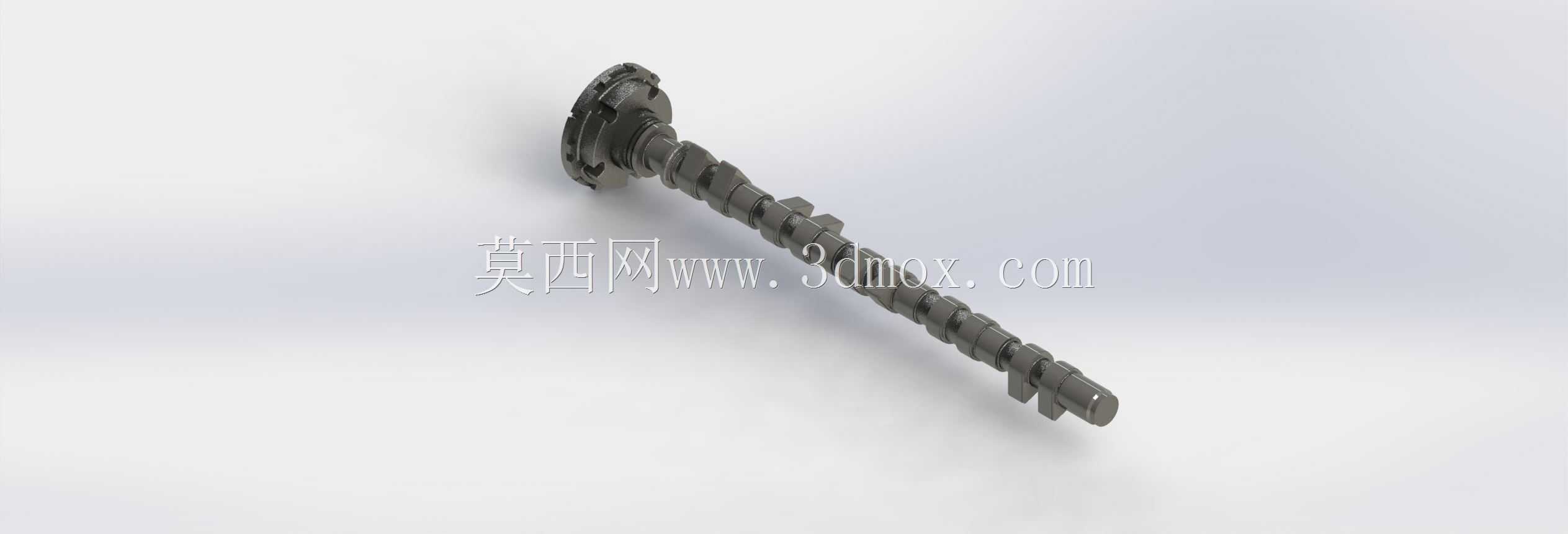

　　凸轮轴是内燃机配气机构的核心驱动部件，其型线精度直接决定气门开启与关闭的时序、升程规律，进而影响发动机的充气效率、燃烧稳定性与动力输出表现。该五缸发动机凸轮轴采用整体式长轴布局，沿轴向依次布置五组对应各气缸的进排气凸轮，轴身设置多道支撑轴颈，用于匹配缸盖轴承座实现回转支撑，整体结构适配直列五缸发动机的缸体轴向排布空间。

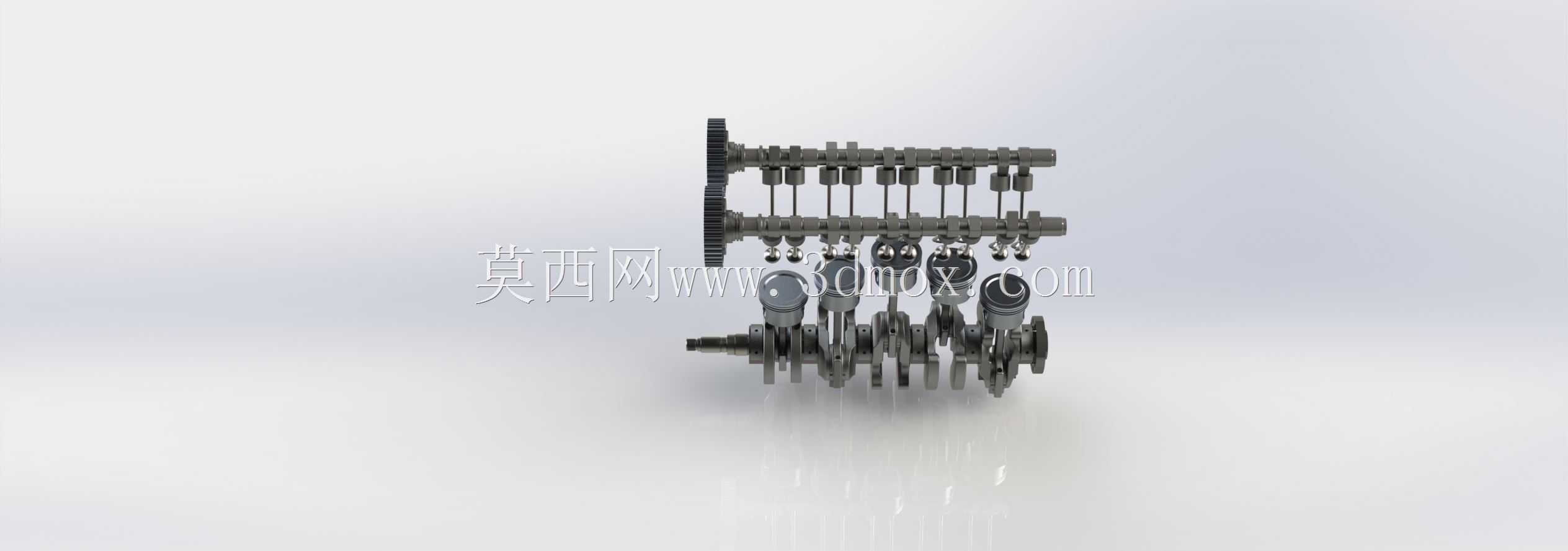

　　从实际装机场景来看，这类凸轮轴多用于中小排量直列五缸乘用车辆动力总成，部分工业用固定式内燃机、特种作业车辆的五缸动力单元也会采用同结构衍生版本。工作过程中，曲轴通过正时齿轮或正时链条将动力传递至凸轮轴驱动端，凸轮随轴体回转时，其轮廓型面推动挺柱、摇臂或气门顶筒，克服气门弹簧预紧力完成气门开启；当凸轮基圆段与从动件接触时，气门在弹簧力作用下回落密封，以此严格匹配发动机各缸的进气、压缩、做功、排气冲程时序。

　　设计阶段首先要锁定的是安装边界约束：轴体总长度需适配直列五缸缸盖的轴向安装空间，各支撑轴颈的同轴度、圆柱度需满足高速回转工况要求，避免轴系运转出现挠曲变形与异常磨损。凸轮型线的设计是整个部件的核心，需要结合发动机额定转速、目标功率扭矩区间、气门弹簧刚度以及活塞避让边界，反复优化凸轮的缓冲段、工作段型线，既要保证气门开启的时间截面足够，提升充气效率，也要控制气门落座速度，避免冲击噪声与密封面过早失效。

　　轴身的油道布局同样关键，压力润滑油从缸盖主油道引入支撑轴颈，通过轴身内部的斜向油孔将润滑油输送至凸轮型面与从动件接触区域，在高副接触表面形成稳定油膜，降低凸轮与挺柱之间的接触应力与磨损速率。驱动端的连接结构需要匹配正时传动系统的负载，部分机型会在凸轮轴端部集成信号触发轮，配合转速位置传感器为电控系统提供判缸与相位信号，支撑喷油、点火正时的精准控制。

　　从结构强度维度考量，凸轮轴在工作中承受周期性的接触冲击与扭转载荷，毛坯多采用合金铸铁或锻钢制造，凸轮工作表面经淬火或渗碳处理提升硬度与耐磨性，支撑轴颈需保证足够的表面光洁度以适配轴瓦的摩擦工况。轴向定位结构通常设置在其中一道支撑轴颈处，通过止推片限制轴体受热膨胀后的轴向窜动量，既保证凸轮与气门从动件的对中精度，也避免轴系热胀后出现卡滞。

　　在整机装配环节，凸轮轴的安装相位是核心工艺控制点，必须通过正时专用工具锁定曲轴与凸轮轴的相对位置，确保各缸配气相位与设计状态完全一致，一旦相位出现偏差，轻则导致发动机动力不足、怠速抖动，重则可能出现气门与活塞运动干涉，造成气门弯曲、活塞顶损等严重故障。运维过程中，凸轮轴的常见失效形式包括凸轮型面异常磨损、轴颈拉伤、轴体弯曲变形等，多与润滑油压力不足、油道堵塞、机油变质或正时系统过载相关，拆解检测时需重点测量各凸轮的升程损失、轴颈圆度以及轴体全段的径向跳动量，判断部件是否可继续复用。

　　针对五缸发动机的点火顺序与做功间隔特性，凸轮轴的凸轮相位排布还需要兼顾各缸进排气过程的相互干扰，优化进气歧管内的气流波动效应，利用进气谐振进一步提升中低转速区间的扭矩输出。细长轴的结构特性也要求在设计阶段完成充分的轴系模态分析，校核发动机常用工作转速区间内是否存在扭转共振、弯曲共振风险，必要时通过优化支撑跨距、调整轴颈直径来改变轴系固有频率，避开激励频段，保障整机全工况运行的可靠性与NVH表现。
