75英寸超高清商用标牌显示设备

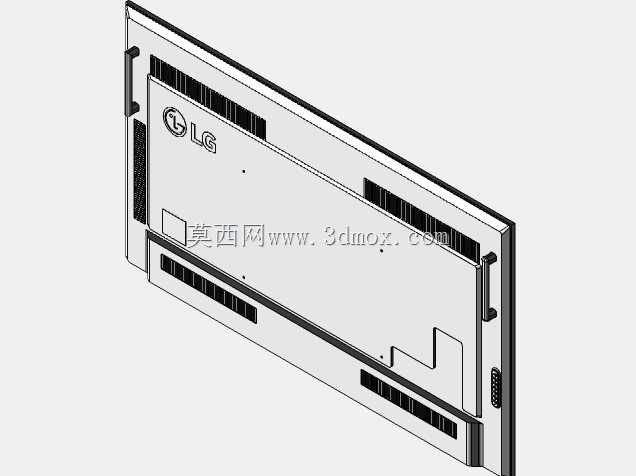

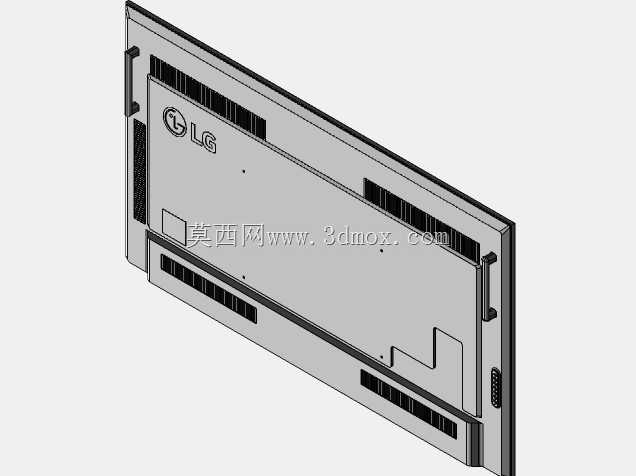

　　商用显示场景里，大尺寸标牌的结构设计核心从来不是单纯堆屏幕参数，而是要在安装边界、运维空间、散热冗余之间找到平衡。这款75英寸级别的大屏显示设备，面向的是商超导视、展厅信息发布、会议室主显示、生产车间看板这类长时间连续运行的场景，整机采用窄边直面设计，屏幕正面几乎无多余凸起，边框宽度控制在满足结构强度的最小范围，既保证多台拼接时的视觉连贯性，也避免单台壁挂后边框过宽带来的笨重感。从结构维度看，这类大屏的整机厚度需要兼顾两个矛盾点：一方面要尽量做薄，降低墙面挂载后的突出距离，减少公共区域的磕碰风险，也适配嵌入式安装的墙体预留空间；另一方面必须在背部留出足够的散热风道与驱动板卡安装位，不能为了追求超薄牺牲长时间运行的稳定性。这款设备的背部采用分区式结构设计，中间区域为屏幕背光模组的支撑背板，四周预留标准壁挂孔位，孔位间距符合通用大屏挂装规范，可直接适配市面上主流的壁挂支架、移动支架以及吊装挂件，不需要额外定制转接板。接口区域集中布置在背部下侧的内凹区域，这种布局的优势在于壁挂安装后，线材可以从下方或侧面的走线槽引出，不会因为插头突出顶到墙面，同时运维人员插拔线材时不需要把整台设备从挂架上拆下，只需在下方伸手操作即可。屏幕正面采用全平面贴合设计，表面没有物理按键，仅在底部边框内侧隐藏红外接收模块与状态指示灯，既保证正面视觉的整体性，也避免公共场景下按键被误触。实际工程应用中，这类大屏的安装边界需要重点确认三个尺寸：首先是整机的长宽外轮廓，

　　75英寸级屏幕的外廓尺寸直接决定了嵌入墙体的预留洞口大小，洞口需要在整机尺寸基础上每边预留3到5毫米的安装间隙，方便设备就位后调整水平；其次是背部挂架的贴合面平整度，墙面不平整会导致挂架扭曲，长期使用可能造成屏幕边框受力不均，因此安装前需要对墙面进行找平，或者使用带调节功能的挂架补偿墙面误差；第三是设备周边的散热空间，背部不能完全紧贴密封墙面，上下端需要预留至少10厘米的空气流通空间，避免热量在背部积聚。从设计思路上，这款设备把所有易损的驱动组件都布置在背部独立的可拆卸舱体内，电源板、主板、信号转接板分别固定在不同的安装柱上，板卡之间预留足够的绝缘间隙，线材采用走线卡扣固定，避免运输过程中线材晃动脱落。屏幕边角位置内置加强筋，因为大屏在搬运过程中最容易受力的就是四个角，加强筋可以分散边角受到的冲击力，降低屏幕碎裂的风险。边框采用拼接式组装结构，没有采用一体成型的全包边框，一方面是降低大尺寸边框的加工难度，另一方面如果某一侧边框在运输中出现磕碰变形，可以单独更换该侧边框，不需要拆解整个屏幕模组。在不同行业的实际使用中，这款设备的适配性也有明显差异：用于展厅展示时，通常会采用嵌入式安装，屏幕正面与墙面齐平，此时需要重点确认墙体的承重能力，75英寸大屏的整机重量需要墙体能提供至少四倍以上的承重冗余，避免长期挂载出现松动；用于生产车间看板时，多采用吊装或高位壁挂，此时设备的视角需要向下倾斜一定角度，配套的挂架必须带角度锁定功能，

　　同时设备本身的结构强度要能承受倾斜状态下的长期受力；用于会议室主显示时，通常会搭配移动支架，此时设备底部距离地面的高度需要控制在合适范围，保证参会人员的视线不会被前方人员遮挡，同时移动支架的底座宽度要大于设备的厚度，防止移动过程中重心偏移倾倒。设备的屏幕采用IPS面板，这种面板的结构特性决定了它的可视角度更大，从侧面观看时不会出现明显的色彩偏移和亮度下降，这对于大空间的公共显示场景尤为重要——无论是商超里从不同方向走过的顾客，还是会议室里坐在侧边的参会人员，都能看清屏幕上的内容。面板的背部是整块的金属散热背板，既可以均匀分散背光模组产生的热量，也能起到电磁屏蔽的作用，减少外界信号对显示驱动的干扰，同时也屏蔽设备本身产生的电磁辐射，

　　符合商用电子设备的电磁兼容要求。整机的前框与屏幕之间采用缓冲泡棉填充，泡棉一方面可以填充组装间隙，防止屏幕在边框内晃动，另一方面可以吸收轻微的震动，比如在靠近通道的位置，过往推车产生的震动不会直接传递到屏幕上。在进行三维建模时，这类设备的结构还原需要重点关注几个细节：一是边框的拔模角度，虽然外观看似是直角边框，但实际注塑边框都带有微小的拔模角度，建模时不能做成绝对的直角，否则不符合加工工艺；二是背部的壁挂孔位位置，必须严格按照实际安装尺寸绘制，因为结构工程师在做安装方案时，会直接在三维模型里匹配挂架的孔位，如果孔位位置出现偏差，现场安装就会出现无法对位的问题；三是接口区域的内凹深度，需要准确绘制每个接口的位置与内凹尺寸，方便提前确认线材的弯折半径，避免出现线材插不到位的情况。
